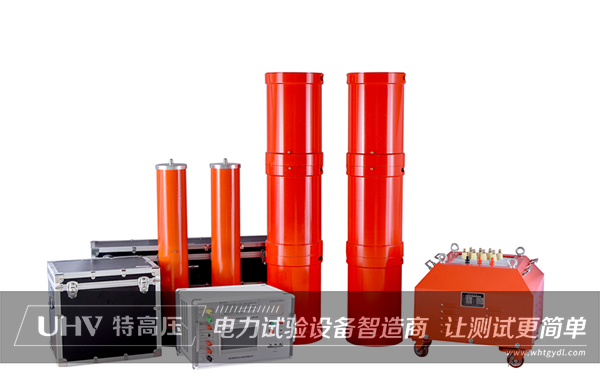

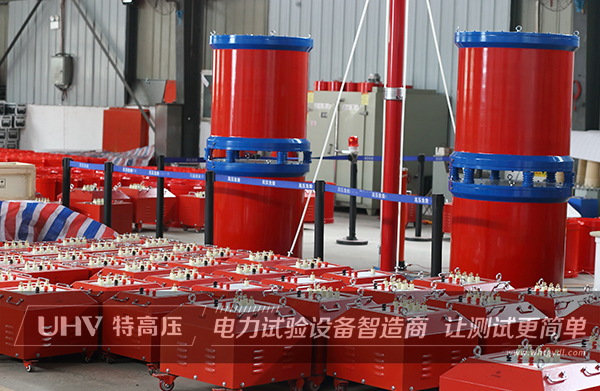

特高壓電力作為國內最早從事高壓測試的廠家之一，深耕電測行業多年，已為眾多電建、電力、科研院校等企、事業單位供應了一批又一批的電力試驗設備。其中，HTXZ串聯諧振耐壓試驗裝置作為我司的王牌設備，銷售甚廣。目前，我司已為上千家單位提供過串聯諧振相關服務，更是憑借過硬的產品質量與售后人員專業精湛的技術水平，獲得了廣大用戶的青睞與認可。

近日，湖南電建單位從特高壓電力采購一套HTXZ串聯諧振耐壓裝置之后，與我司取得聯系，希望我司能提供相應的技術支持。由于客戶現場試驗緊急，我司技術工程師根據實際情況為該客戶提供了一場“一對一”的遠程指導服務，用快速和專業的服務幫助其解決了現場試驗難題。

當天，對方表明正在做35kV電纜交流耐壓試驗，試驗電壓為52kV，當升壓超過30kV后就升不上去了，此時低壓電壓已經特別高了。收到消息后，我司技術工程師立即與對方進行電話溝通，并讓對方先暫停升壓，在了解到電纜長度與橫截面積后，計算出電纜的電容量，再通過參數計算出回路的頻率為50Hz。這個值是在變頻源的30Hz-300Hz區間內的。

隨后，我司技術工程師再次跟客戶確認，對方表明設備接線無誤，但電壓還是升不上去。為了正確地找出問題的關鍵所在，接著，我司技術工程師與客戶進行了視頻連線，連線后發現是因為電抗器放在鐵板上，這樣一來就會產生渦流效應，從而導致電壓升不上去。“癥結”找出后，我司技術工程師“對癥下藥”，讓客戶將電斷開，把設備放置在沒有金屬的環境中升壓，接線方式依舊不變，這次問題很快解決了，并且電壓正常達到了預期的試驗電壓：52kV。

特高壓電力服務一直在線，通過專業的遠程指導，實現了技術人員與客戶及時溝通，既滿足了客戶需求，又提高了服務效率。看似簡單的遠程技術支持，卻是特高壓電力人盡心盡力做好服務的縮影。專業化的技術和銷售團隊“隨時在線”，可以對產品在使用過程中可能出現的問題采取快速響應、緊急處理，用快速和專業的服務保證客戶的利益！

經驗總結：

客戶此次在耐壓試驗升壓過程中，未能升到預期試驗電壓的原因是將電抗器放置在鐵板上，從而造成渦流效應。那么什么是渦流效應？電抗器放置鐵板上為什么達不到預期電壓?

首先要知道電抗器的工作原理，在串聯諧振中電抗器的作用就是為了使XC=XL，讓回路處于諧振狀態，從而得到高電壓，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所有能載流的電導體都有一般意義上的感性，所以電抗器也叫電感器。

當穿過一個閉合導線中的磁通量發生變化時，導線內是會引起感應電流的，這種由于電磁感應在整塊的導體內產生的感應電流，因為其形狀像水中的旋渦，所以就叫做渦電流，簡稱為渦流。

如下圖所示，當導體靠近變化著的磁場或是作切割磁感線運動時，由于電磁感應定律可以知道，導電體內必然會感應出呈現渦狀流動的電流，也就是所謂的渦流效應。將通有交變電流的螺線管產生交變的磁場靠近導電體時，會在導電體的表面或是近表面產生渦電流，在整塊的金屬中，由于渦流的通路截面積很大，電阻很小，所以渦流常常很強，使得導體因通過很強的渦流而大量發熱，這種渦流通過塊狀的導體時，將電能轉換為熱能。

當電抗器放置鐵板上面時，根據電磁感應定律，鐵板處于變化的磁場中會產生渦電流，使得一部分電能轉化為熱能消耗了，導致電壓達不到我們預期的電壓值。

所以，在我們試驗中，試驗現場應該盡量避免金屬環境，把電抗器放置在平整的水泥地上操作，如果有避免不了的金屬鐵板，把電抗器和鐵板中間墊一層絕緣皮就進行試驗也是不可行的。因為絕緣皮隔絕不了磁場，可能對試驗電壓有一定的改善，但是達不到最終的效果，正確做法是把電抗器和鐵板間放置一個高于25cm的絕緣臺，來避免產生的渦流效應對試驗造成的影響。

影響串聯諧振成套裝置的試驗因素還有哪些？

串聯諧振在實際現場應用中試品的高壓電壓與低壓電壓遵循以下公式：U試 = QU 激（U試為高壓諧振試驗電壓，Q 為系統串聯諧振的品質因數， U 激為激勵變壓器輸出電壓），所以Q值是影響試驗電壓的重要因素。

1、試驗時間的影響，隨著時間的延長，設備加熱，等效電阻增大，Q值會減小，為了繼續使用串聯諧振裝置測試被試品，通常需要設備休息2個小時。

2、溫度較高，電路中等效電阻增大，使Q值降低，從而影響試驗電壓。

3、濕度較高，鉛電暈損耗大大增加，周圍電磁場干擾會加大，從而減小了Q值影響試驗電壓。
