常用于試驗室或現場做絕緣測試
參考標準：DL/T 845.1-2004，DL/T 474.1-2018
- 數據存儲、數據查閱、數據保持、數據傳輸等功能。
- 測量分辨率高，操作便捷，性能穩定，抗干擾能力強
- 內含高精度微電流測量系統、數字升壓系統、自動放電電路
注：關于產品購買、技術維護等服務，歡迎致電!

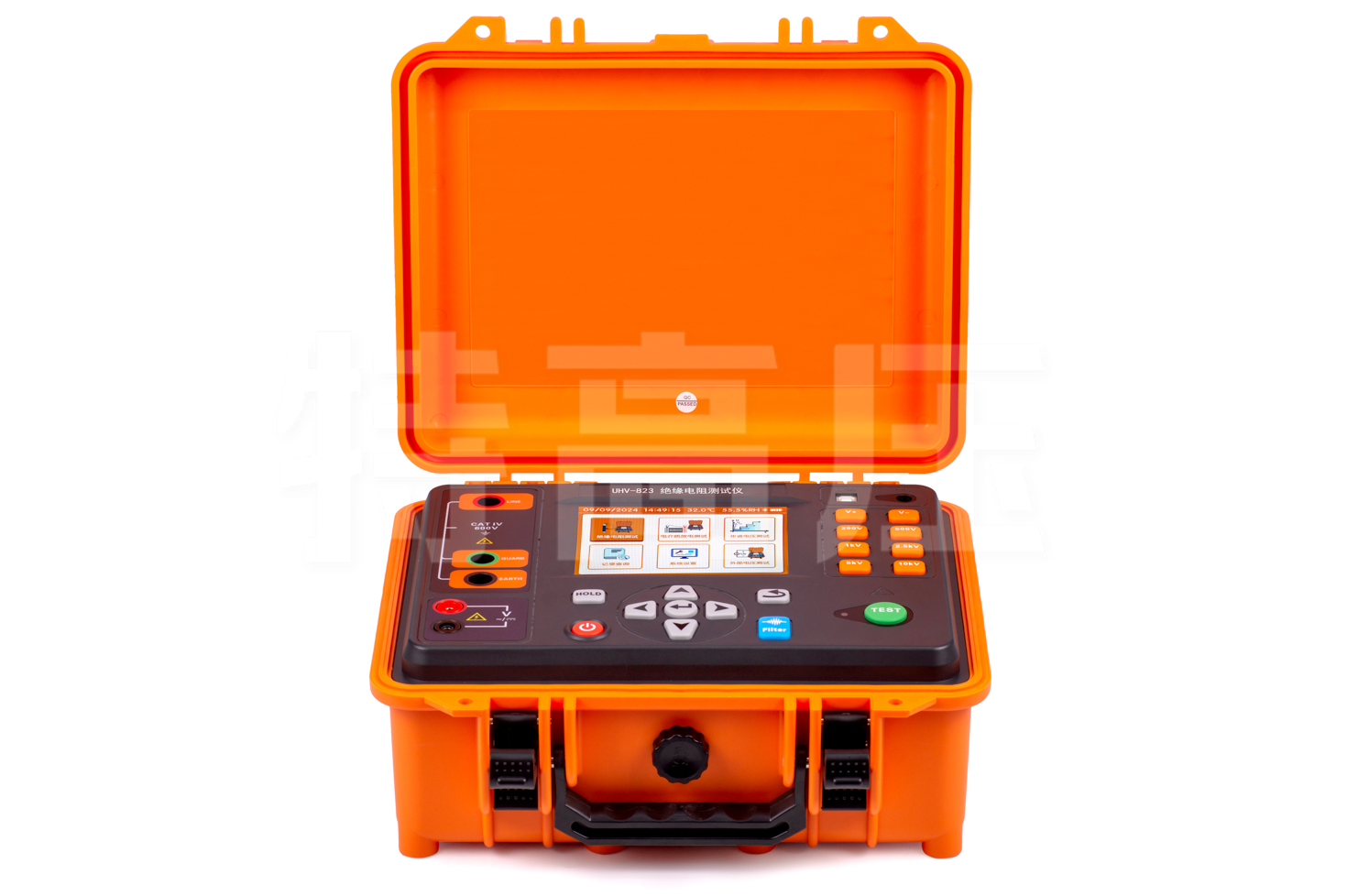

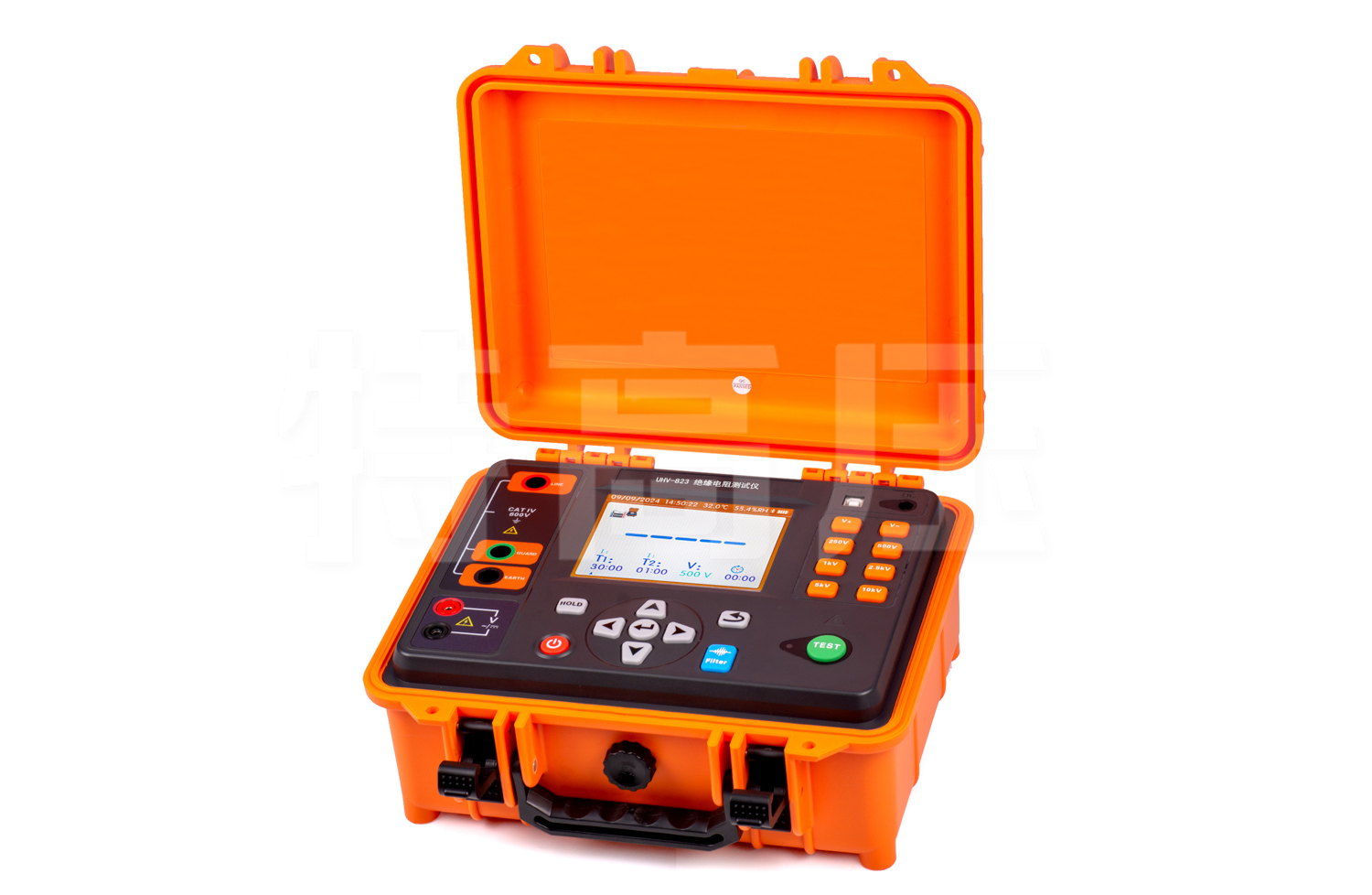

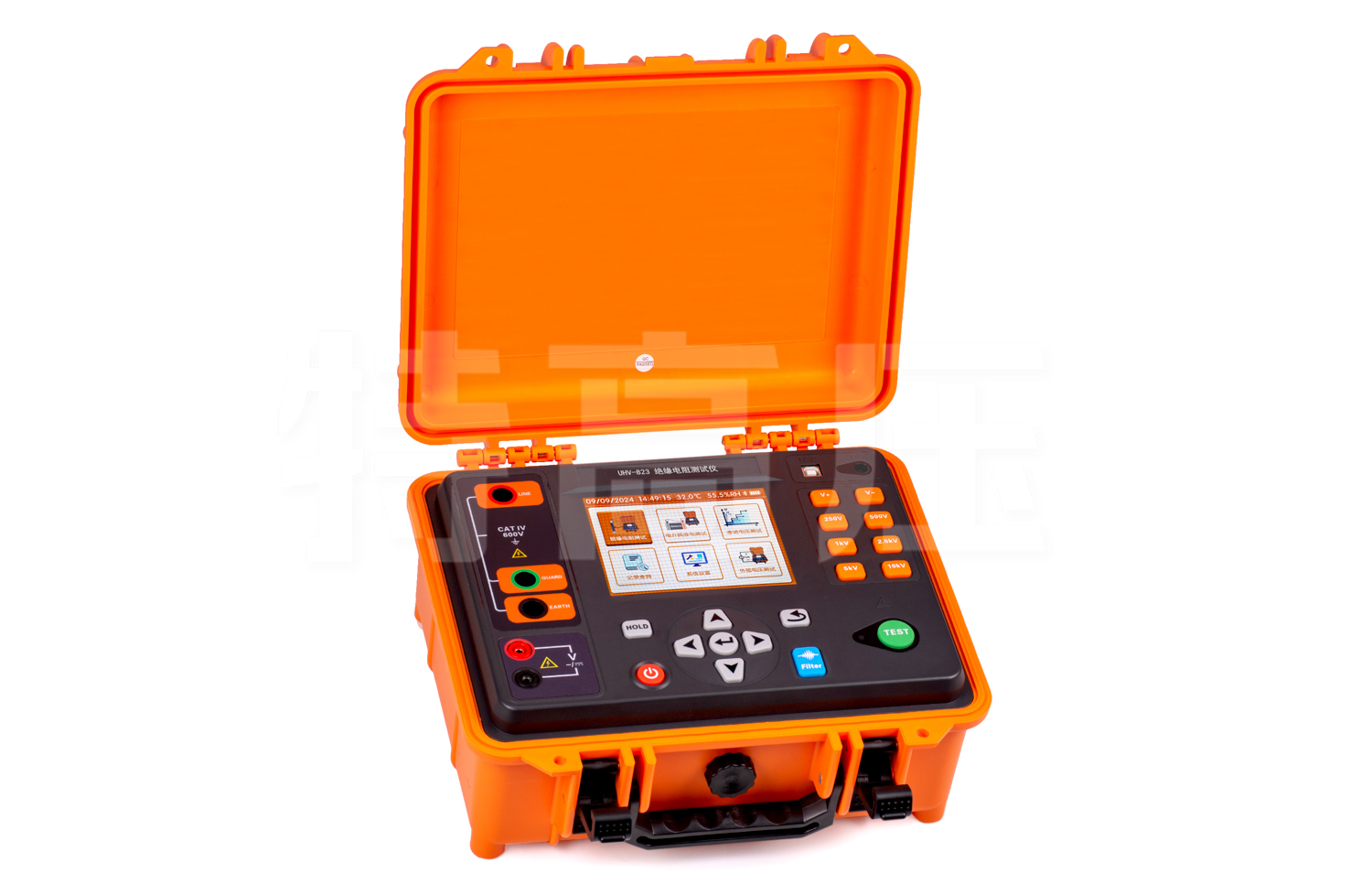

絕緣電阻測試儀，又名高壓絕緣電阻測試儀、兆歐表、高壓兆歐表、數字式高壓兆歐表等，此外兼顧電介質放電測試、外部電壓測試、步進電壓測試，多種測試模式適用于多種應用場景。本儀表采用箱式設計，箱體及面板采用塑料模具注塑成型，確保高絕緣性，5.6 寸彩色 LCD 屏，簡潔的按鍵設計讓用戶輕松掌握儀器的使用，同時還具有數據存儲、查閱、保持、傳輸等功能。
本儀表的測量分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強，且具有防震、防塵、防潮結構，是電力、通訊、建筑、氣象、 機房、油田、院校、工礦企業等領域常用的儀表。
本儀表內含高精度微電流測量系統、數字升壓系統、自動放電電路。測量接線簡單，僅需一條高壓線和一條信號線連接被測物即可測量。為了消除測試過程中產生的泄露電流，需要連接綠色端口的屏蔽線，能有效減少測試過程中帶來的測量誤差。
APP 是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的 APP，與儀表配套使用，實現 GPS 定位功能、上傳現場圖片、上傳測試數據、生成數據曲線、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，極大提高檢驗人員的工作效率。
產品別稱：絕緣電阻測試儀
產品參數
絕緣電阻測量量程和精度
| 輸出電壓 | 測量范圍 | 精度 |
| 250V直流 | 0.01MΩ~10.0GΩ | ±3%rdg±5dgt |
| 10.0GΩ~500GΩ | ±15%rdg±5dgt | |
| 500V直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~1.00TΩ | ±15%rdg±5dgt | |
| 1.00KV直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
| 50.0GΩ~2.00TΩ | ±15%rdg±5dgt | |
| 2.50kV直流 | 0.01MΩ~100GΩ | ±3%rdg±5dgt |
| 100GΩ~5.00TΩ | ±15%rdg±5dgt | |
| 5.0kV直流 | 0.01MΩ~200GΩ | ±3%rdg±5dgt |
| 200GΩ~10.0TΩ | ±15%rdg±5dgt | |
| 10.0kV直流 | 0.01MΩ~400GΩ | ±5%rdg±5dgt |
| 400GΩ~20.0TΩ | ±20%rdg±5dgt |
輸出電壓的最大偏離量為10%。
交直流電壓量程和精度
| 項 目 | 測量范圍 | 精度 |
| 交流電壓 | 1V~1000V 50/60Hz | ±2%rdg±5dgt |
| 直流電壓 | 1V~1000V | ±2%rdg±5dgt |
一般規格
| 功能 | 絕緣電阻測試、試品電容測試、極化指數和吸收比的自動計算、自動放電功能、濾波功能、時鐘功能、外部電 壓測試、步進電壓測試、電介質放電測試 | ||
| 電 源 | DC 14.8V 5200mAh可充鋰電池，電池充滿約16.8V | ||
| 試驗電壓 | 設定范圍：250V、500V、1000V、2500V、5000V、 10kV | ||
| 短路電流 | ≥5mA | ||
| 接線方法 | L 接線端：“L"稱為高壓輸出端，稱為線路端，引至被測物的一端 | ||
| G接線端："G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端。 | |||
| E 接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | |||
| 計時范圍 | 最大99分鐘99秒（與測量方式有關，可自行設置） | ||
| 最高分辨率 | 絕緣電阻：0.01MΩ | ||
| 電容：0.001μF | |||
| 電容測試 | 量程：0.200μF~100.0μF | ||
| 精度：±20%±0.005μF | |||
| 步進電壓 | 100V~1.00kV，步進 10V； | ||
| 2.50kV~10.00kV，交替步進 20V、30V | |||
| 背 光 | 亮度設置可設置高、中、低三種亮度 | ||
| 電壓檔位 | 按鍵設置檔位 | ||
| LCD | 5.6寸彩屏液晶 | ||
| 測量指示 | 測量中LED指示燈閃爍、“嘀”報警聲指示 | ||
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 | ||
| 超量程提示 | --OL-- | ||
| 數據儲存 | 測試完后自動存儲數據，可存儲1000條數據，數據儲存包括了當前測試的數據、環境溫度、日期時間等信息 | ||
| 數據讀取 | 主界面按鍵選擇記錄查詢功能，按上下左右箭頭鍵翻閱數據 | ||
| 自動關機 | 在使用電池供電時，開機無操作約15分鐘后自動關機 | ||
| 標準測試線 | 紅色高壓棒、綠色、黑色帶夾子測試線各 1 根 | ||
| 電池電壓 | 實時顯示電池剩余電量，低電量時請及時充電；低電量期間，儀表無法輸出電壓進行測試 | ||
| 日期 | 儀表LCD屏幕頂部欄顯示當前的設置的日期 | ||
| 環境溫度 | 儀表LCD屏幕頂部欄顯示當前的環境溫度 | ||
| 儀表尺寸 | 長寬高約320mm×240mm×145mm | ||
| 儀表質量 | 約 3.5kg(含電池) | ||
| 數據傳輸 | 可通過USB數據線進行數據導出 | ||
| 通訊接口 | USB接口，存儲數據可以上傳電腦，保存打印 | ||
| USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | ||
| 云 服 務 | 安卓 APP, 藍牙連接；上傳現場圖片、上傳測試數據、 生成測試報告、生成數據曲線、數據多人同時查看 | ||
| 通 訊 線 | USB通訊線1條，長1.5m | ||
| 工作溫濕度 | -10℃～40℃；80%rh以下不凝結 | ||
| 存放溫濕度 | -20℃～60℃；70%rh以下不凝結 | ||
| 耐 壓 | 儀表上蓋與底蓋間 AC 5kV 50Hz 承受 1min | ||
| 電磁特性 | IEC61326(EMC) | ||
| 適合安規 | CAT IV 600V | ||
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、本儀表采用雙層外殼設計，內置有5.6寸彩色LCD可以顯示測試結果，中英文雙語操作界面，簡潔的按鍵設計讓用戶不必花費長時間去熟悉儀器，同時還具有數據存儲、數據查閱、數據保持、數據傳輸等功能。
- 2、本儀表的測量分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
- 3、具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。
- 4、本儀表由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統、自動放電電路。
- 5、接線簡單，只用一條高壓線和一條信號線連接被測物即可測量。為了消除測試過程中產生的泄露電流，需要連接綠色端口的屏蔽線，能有效減少測試過程中帶來的測量誤差。
- 6、絕緣電阻進行測試是設備電氣絕緣是否有效地一種定性測試，其測量結果參數代表了設備電氣絕緣的有效性。
- 7、適用于測量各種絕緣材料的電阻值，套管絕緣，變壓器絕緣、電動機或發電機絕緣、電纜及電器設備等的絕緣電阻，其中測試得出的極化指數和吸收比可以用來判斷被測設備的絕緣受潮情況。
