本公司直流接地查找儀是新一代產品。它能夠適用于任何電壓等級的直流系統測量
參考標準：GB/Z 20996.2-2007
- 適用范圍廣：任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用
- 電壓等級多：直流系統220V、110V、48V、24V都可以使用
- 不斷電查找接地點功能、抗干擾功能、智能化充電管理功能
注：關于產品購買、技術維護等服務，歡迎致電!
特高壓生產的直流接地查找儀是新一代測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了先進的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
直流接地查找儀以系統安全為首要前提，嚴格按照按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。
直流接地查找儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率良好。
產品別稱：直流系統接地故障測試儀、直流接地故障測試儀、直流系統故障測試儀、直流接地查找儀
產品參數
技術參數
| 信號發生器 | 輸出信號頻率 | 2.5Hz |
| 信號空載輸出電壓 | ±20V±5% | |
| 信號電壓幅值誤差 | <5% | |
| 信號短路輸出電流 | ≤80mA | |
| 輸出口抗沖擊能力 | 400V直流沖擊 | |
| 電源電壓 | AC220V±10% | |
| 電壓頻率 | 50Hz±5% | |
| 輸入保險 | 200mA | |
| 最大功率 | 3W | |
| 體積 | 300×270×200mm3 | |

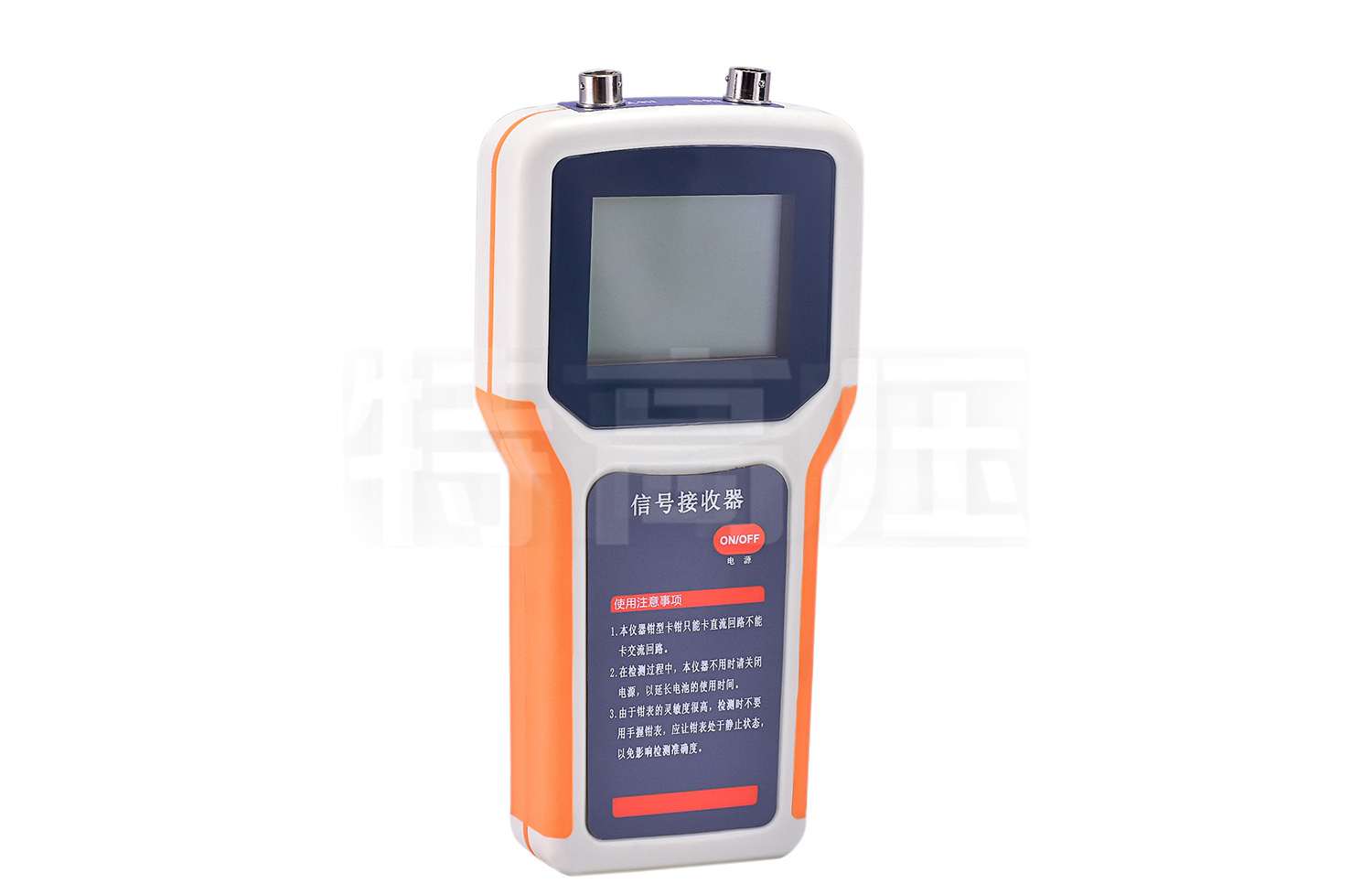

| 信號接收器 | 信號電流檢測靈敏度 | 0.5mA |
| 信號發生器阻抗 | 40KΩ | |
| 最大輸出電流 | 2.5毫安 | |
| 接收器顯示 | 數字0～19 | |
| 體積 | 210×100×32mm3 | |
| A鉗口尺寸 | Φ50mm | |
| B鉗口尺寸 | Φ7mm×9mm | |
| 整機 | 檢測最大接地電阻 | 300kΩ |
| 接地電阻測量精度 |
0～4.5KΩ，誤差≤0.5KΩ 4.5KΩ～300KΩ，誤差≤10% |
|
| 外形尺寸（主機） | 340*290*140mm3 | |
| 重量（主機） | 3.96kg | |
| 外形尺寸 | 390*290*140mm3 | |
| 重量 | 2.8kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、使用簡單，直流接地查找儀只需打開電源開關就可直接使用，無需別的按鍵操作。
- 2、安全可靠，直流接地查找儀無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
- 3、適用電壓等級多，直流系統220V、110V、48V、24V都可以使用。
- 4、適用范圍廣，任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
- 5、攜帶方便，無需外接電源，可以隨身攜帶到任何地方查找接地點。
- 6、直流系統不斷電查找接地點，不影響系統正常工作。
- 7、抗干擾能力強，克服了系統分布電容的影響。
- 8、智能化充電管理，減少充電時間。
產品視頻

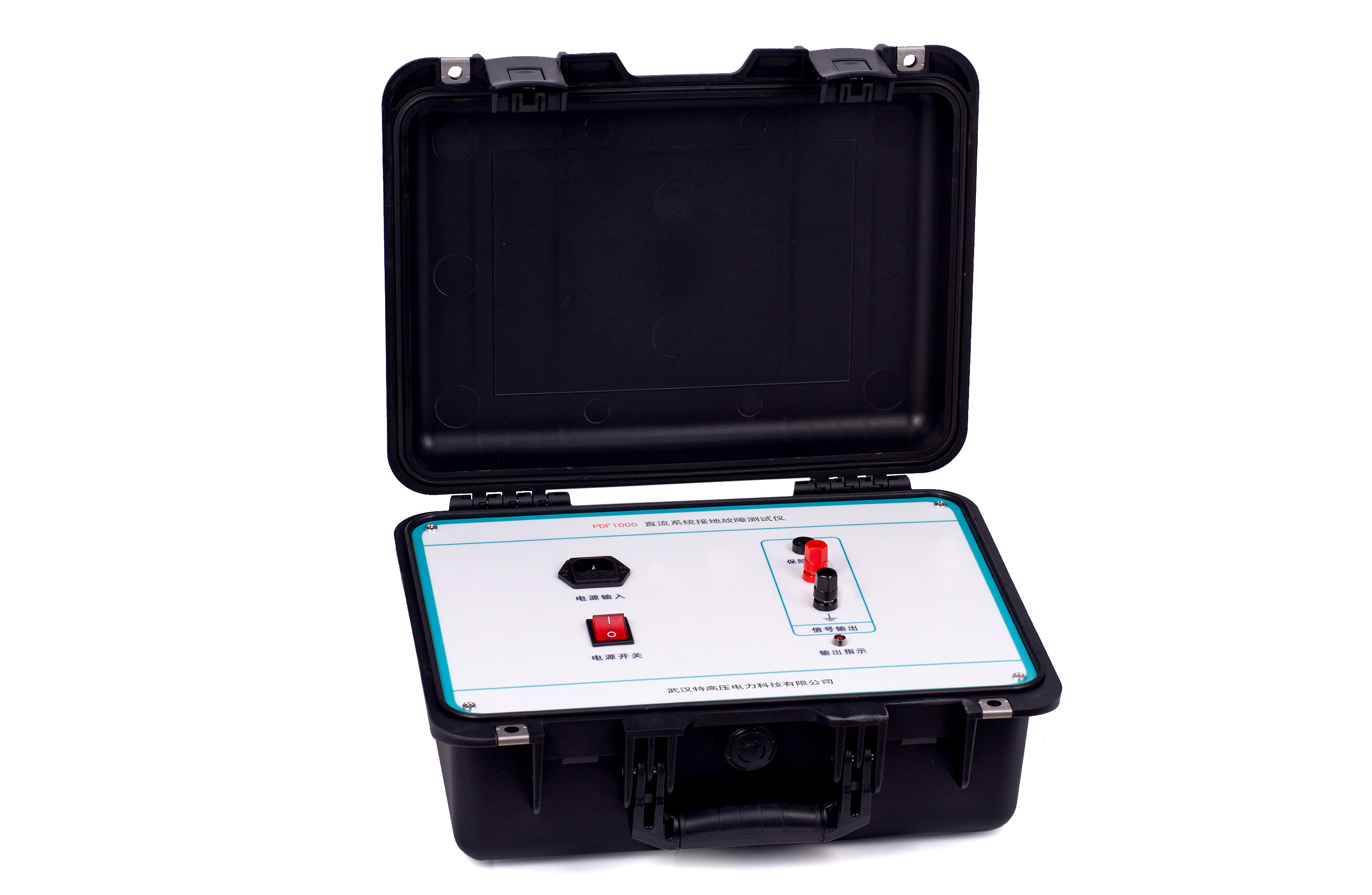

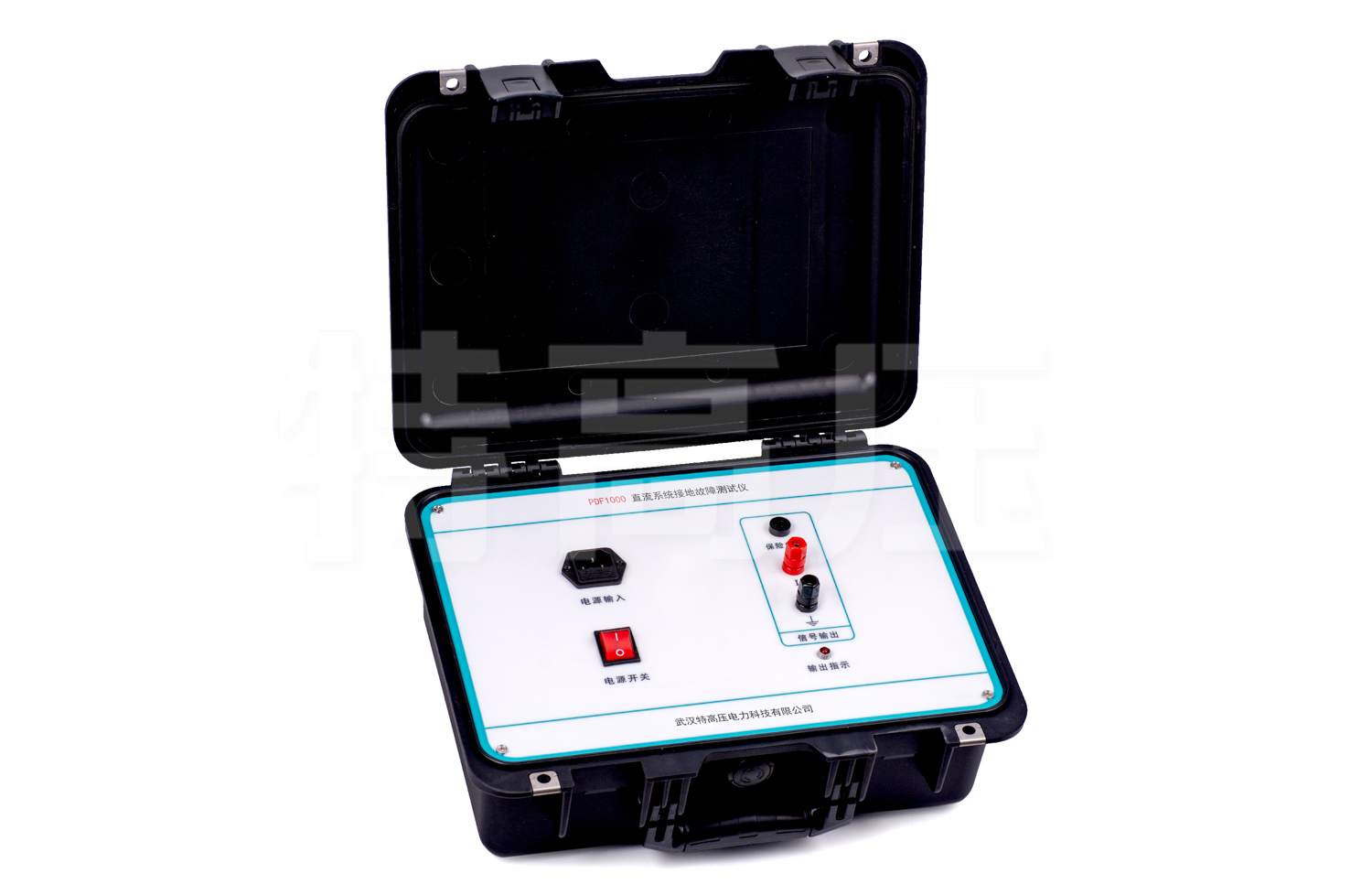

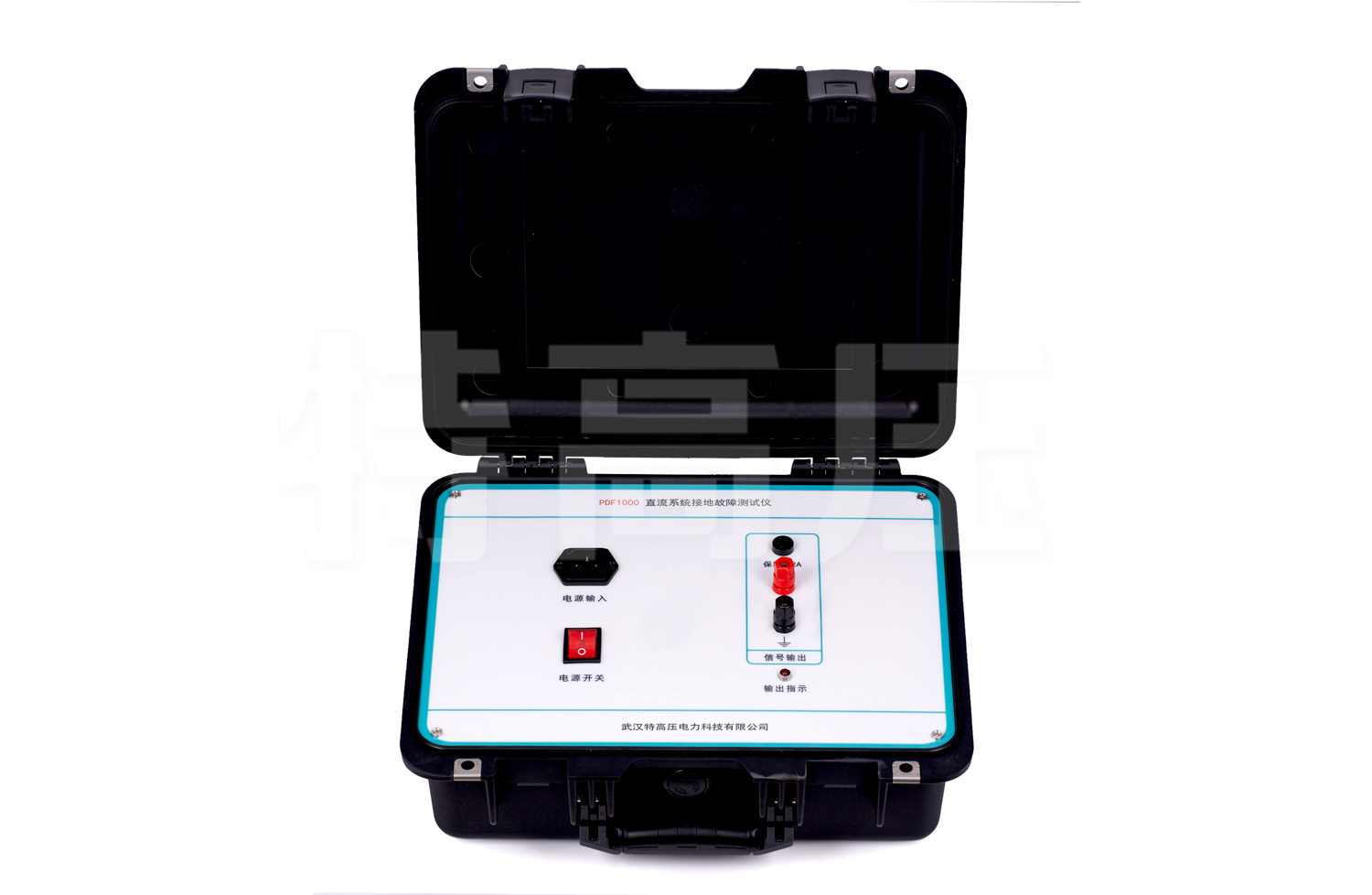

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
