適用于大容量，高電壓的電容性試品的交接和預防性試驗
參考標準：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
- 整個裝置單件重量很輕，便于現場使用
- 采用了DSP平臺技術
注：關于產品購買、技術維護等服務，歡迎致電!
滿足試品范圍
1、10kV/300mm2電纜1.5km的交流耐壓試驗，電容量≤0.5632μF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2、35kV/300mm2電纜0.35km的交流耐壓試驗，電容量≤0.0681μF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV主變的交流耐壓試驗，電容量≤0.02μF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。
4、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

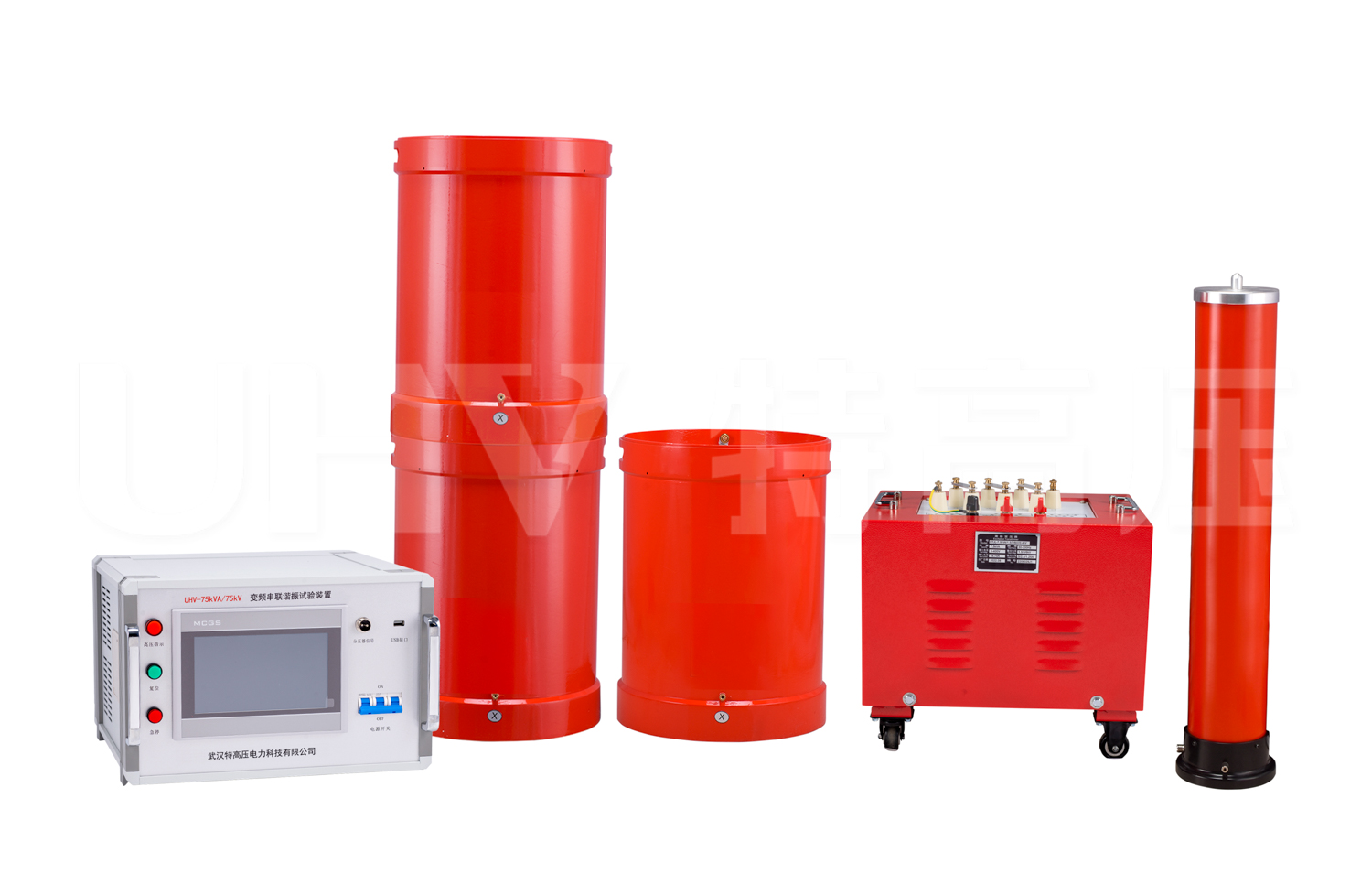

裝置主要組成
| 序號 | 設備名稱 | 規格型號 | 單位 | 數量 |
| 1 | 變頻電源 | UHV-4kW | 臺 | 1 |
| 2 | 激勵變壓器 | UHV-4kVA/1.5/3/6kV/0.4kV | 臺 | 1 |
| 3 | 高壓電抗器 | UHV-25kVA/25kV | 節 | 3 |
| 4 | 電容分壓器 | UHV-1000pF/80kV | 套 | 1 |
主要技術參數及功能
| 額定容量 | 75kVA |
| 額定電壓 | 25k；75kV |
| 額定電流 | 3A；1A |
| 測量精度 | 系統有效值1.5級 |
| 工作頻率 | 30-300Hz |
| 裝置輸出波形 | 正弦波 |
| 品質因素 | 裝置自身Q≥30(f=45Hz) |
| 波形畸變率 | 輸出電壓波形畸變率≤1% |
| 輸入電源 | 單相220或三相380V電壓，頻率為50Hz |
| 工作時間 | 額定負載下允許連續60min；過壓1.1倍1分鐘 |
| 溫升 | 額定負載下連續運行60min后溫升≤65K |
| 保護功能 | 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能 |
| 環境溫度 | －20℃-55℃ |
| 相對濕度 | ≤90%RH |
| 海拔高度 | ≤3000米 |
裝置容量驗證（裝置容量定為75kVA，分三節電抗器，電抗器單節為25kVA/25kV/1A/110H。）
| 序號 | 試驗 | 試驗頻率 | 試驗電流 |
| 1 | 10kV/300mm2電纜1.5km的交流耐壓試驗，電容量≤0.5632μF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用電抗器三節并聯，則L=110/3=36.7H | f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10-6)=35.01Hz | I=2πfCU試 =2π×35.01×0.5632×10-6×22×103=2.73A |
| 2 | 35kV/300mm2電纜0.35km的交流耐壓試驗，電容量≤0.0681μF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用三節電抗器串聯（互感系數1.2），L=110×3×1.2=396H | f=1/2π√LC=1/(2×3.14×√396×0.0681×10-6)=30.65Hz | I=2πfCU試 =2π×30.65×0.0681×10-6×52×103=0.68A |
| 3 | 35kV主變的交流耐壓試驗，電容量≤0.02μF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。使用電抗器三節串聯（互感系數1.2），則L=110×3×1.2=396H | f=1/2π√LC=1/(2×3.14×√363×0.02×10-6)=56.55Hz | I=2πfCU試 =2π×56.55×0.02×10-6×68×103=0.48A |
試驗時設備組合方式
組合方式 被試品對象 | 電抗器選擇 （25kVA/25kV三節） | 激勵變壓器 輸出端選擇 | 試驗電壓 (kV) |
| 10kV/300mm2電纜1.5km | 使用電抗器三節并聯 | 1.5kV | ≤22kV |
| 35kV/300mm2電纜0.35km | 使用電抗器三節串聯 | 3kV | ≤52kV |
| 35kV主變的交流耐壓試驗 | 使用電抗器三節串聯 | 6kV | ≤68kV |
| 10kV開關等電氣設備 | 使用電抗器三節串聯 | 3kV | ≤42kV |
系統配置參數

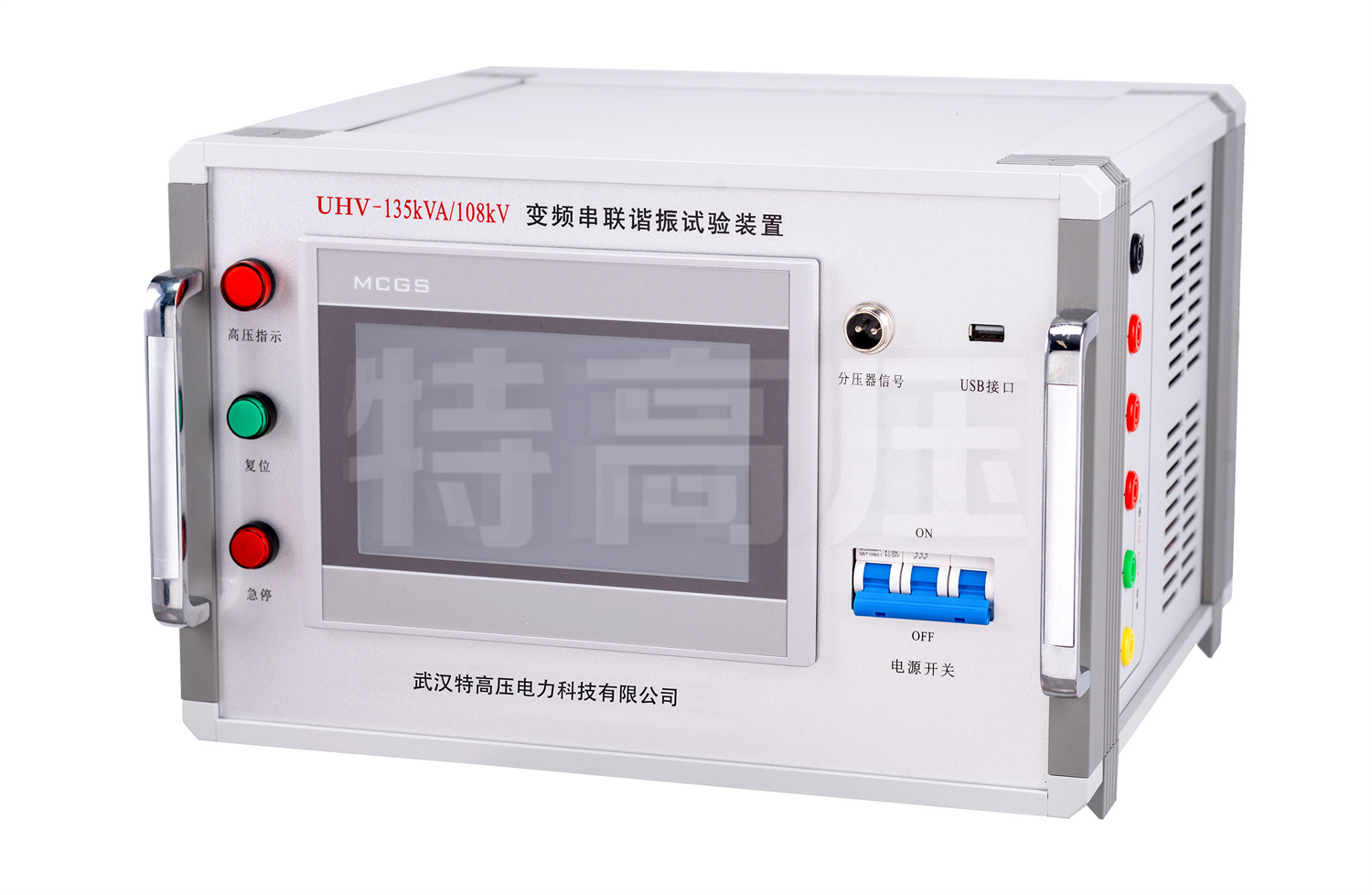

(一) 變頻電源UHV-4kW（1臺）
| 額定輸出容量 | 4kW |
| 工作電源 | 220/380±10%V（單/三相），工頻 |
| 輸出電壓 | 0-400V |
| 額定輸入電流 | 10A |
| 額定輸出電流 | 10A |
| 電壓分辨率 | 0.01kV |
| 電壓測量精度 | 1.5% |
| 頻率調節范圍 | 30-300Hz |
| 頻率調節分辨率 | ≤0.1Hz |
| 頻率穩定度 | 0.1% |
| 運行時間 | 額定容量下連續60min |
| 額定容量下連續運行60min元器件最高溫度 | ≤65K |
| 噪聲水平 | ≤50dB |
| 尺寸（長寬高mm) | 400×280×400 |
| 重量 | 約10kg |

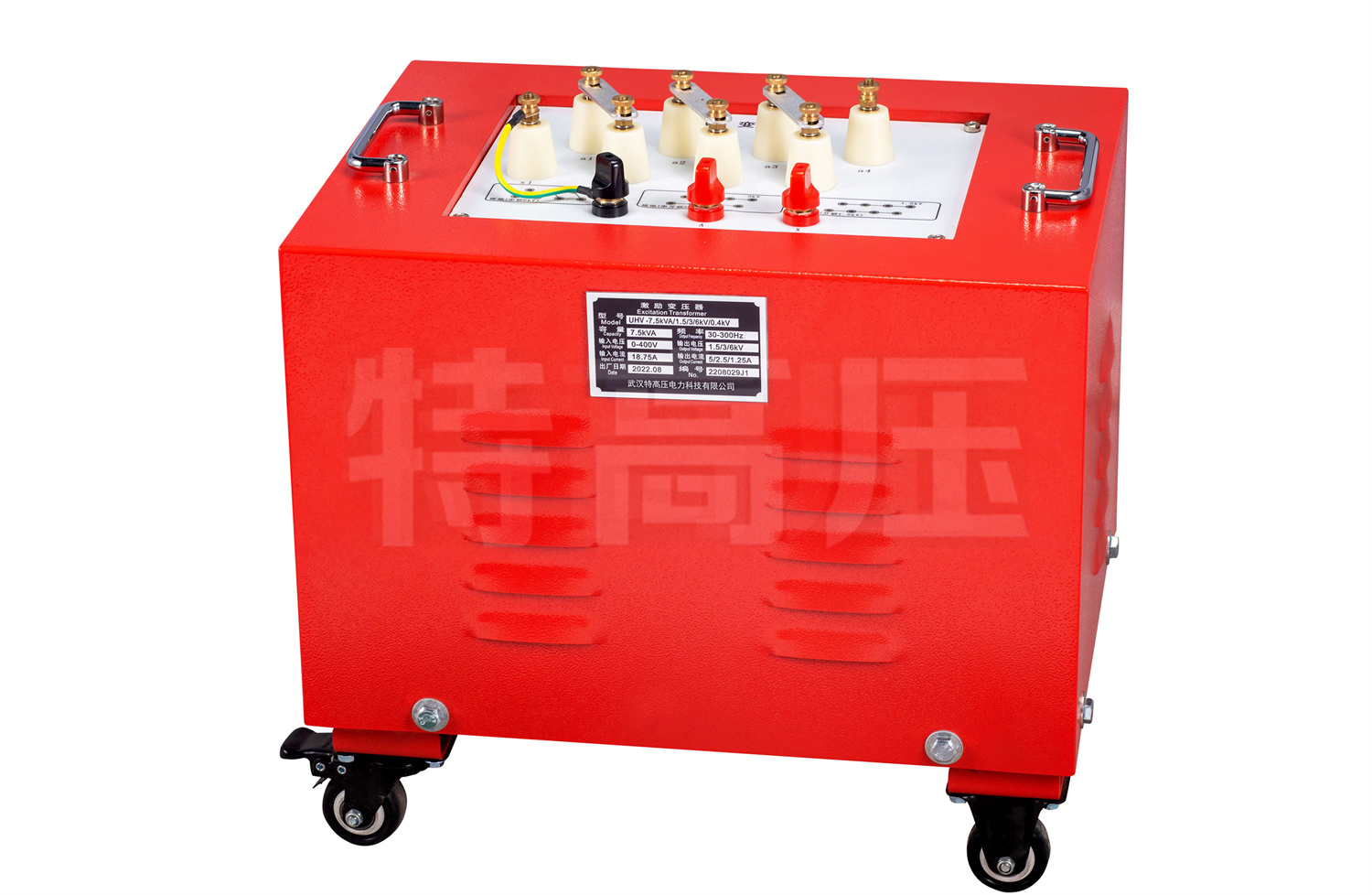

(二) 激勵變壓器UHV-4kVA/1.5/3/6kV/0.4kV（1臺）
| 額定容量 | 4kVA |
| 輸入電壓 | 0-400V |
| 輸出電壓 | 1.5/3/6kV |
| 結構 | 干式 |
| 尺寸（長寬高mm) | 450×330×430 |
| 重量 | 約45kg |

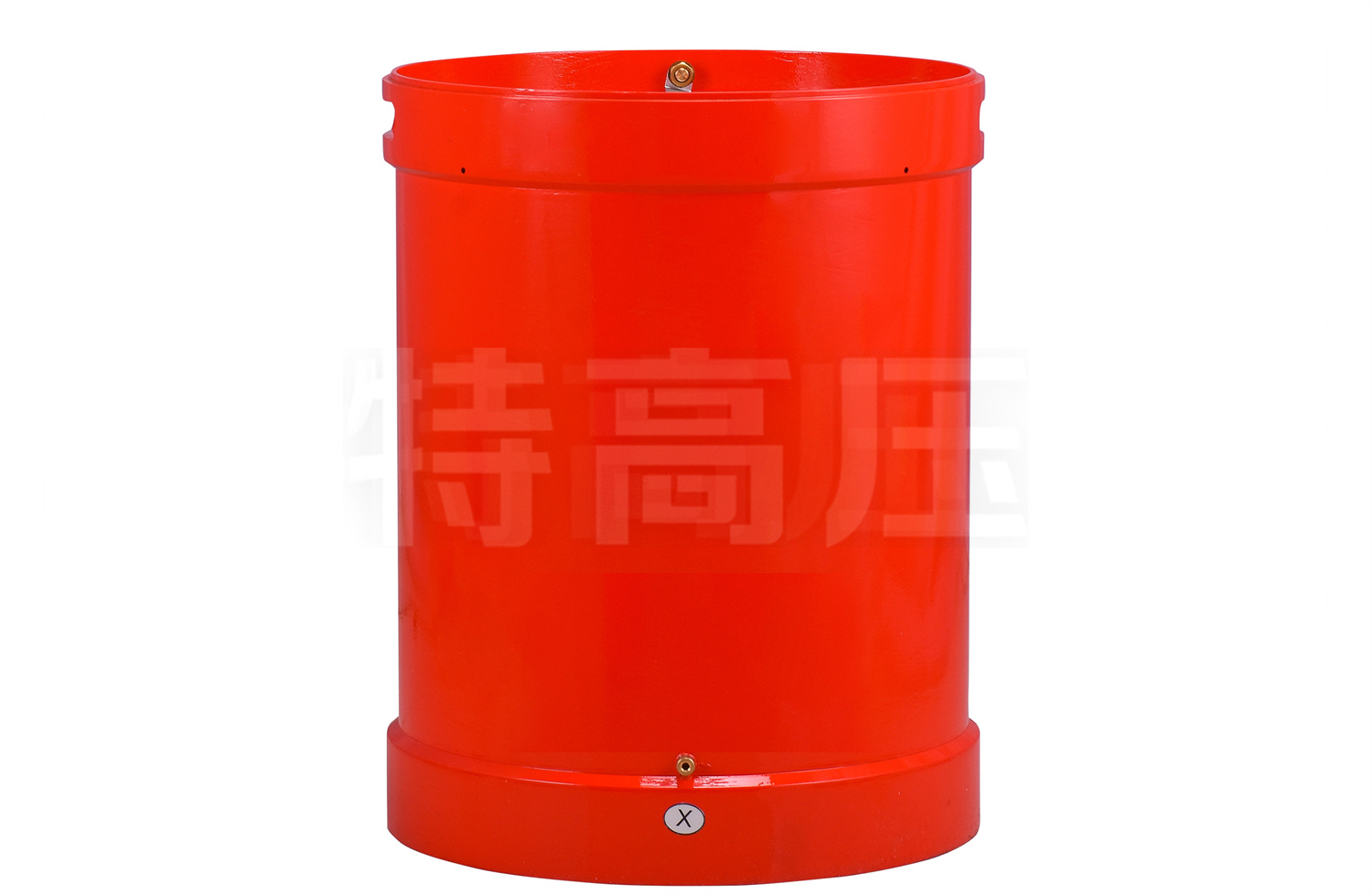

(三) 高壓電抗器UHV-25kVA/25kV（3節）
| 額定容量 | 25kVA |
| 額定電壓 | 25kV |
| 額定電流 | 1A |
| 電感量 | 110H/單節 |
| 品質因素 | Q≥30(f=45Hz) |
| 結構 | 干式 |
| 尺寸（內徑高mm) | ∅282×435 |
| 重量 | 約45kg |

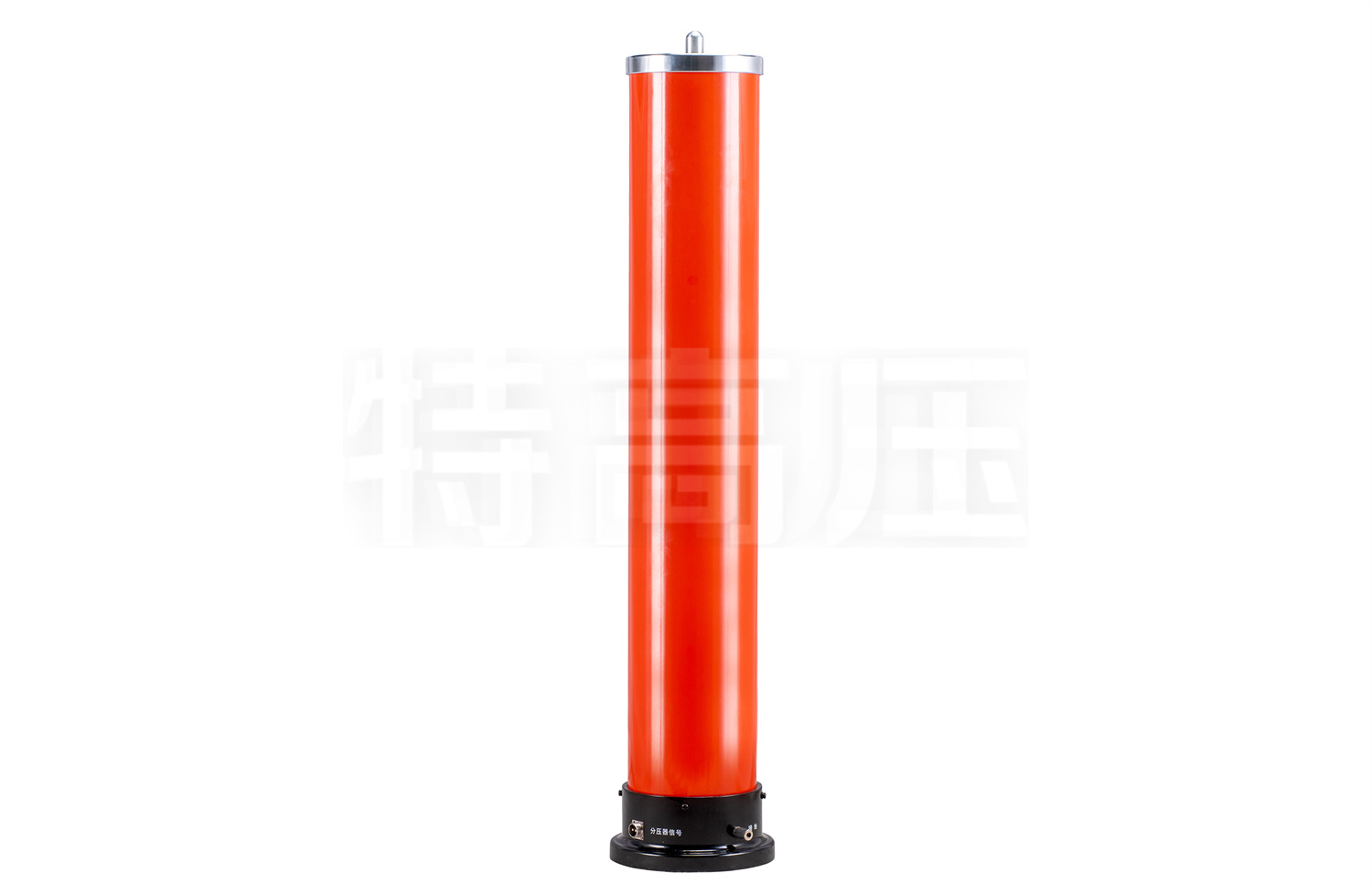

(四) 電容分壓器UHV-1000pF/80kV（1套）
| 額定電壓 | 80kV |
| 高壓電容量 | 1000pF |
| 介質損耗 | tgσ≤0.5% |
| 分壓比 | 1000：1 |
| 測量精度 | 有效值1.5級 |
| 尺寸（內徑高mm） | ∅140×1000 |
| 重量 | 約8kg |
供貨清單
| 序號 | 設備名稱 | 型號及規格 | 單位 | 數量 |
| 1 | 變頻電源 | UHV-4kW | 臺 | 1 |
| 2 | 激勵變壓器 | UHV-4kVA/1.5/3/6kV/0.4kV | 臺 | 1 |
| 3 | 高壓電抗器 | UHV-25kVA/25kV | 節 | 3 |
| 4 | 電容分壓器 | UHV-1000pF/80kV | 套 | 1 |
| 5 | 內部連接線 | 套 | 1 | |
| 6 | 出廠檢驗報告 | 份 | 1 | |
| 7 | 使用說明書 | 份 | 1 | |
| 8 | 產品合格證 | 份 | 1 | |
| 9 | 裝箱清單 | 份 | 1 |
參考實驗標準
| DL/T 596-1996 | 《電力設備預防性試驗規程》 |
| GB50150-2016 | 《電氣裝置安裝工程電氣設備交接試驗標準》 |
| GB10229-88 | 《電抗器》 |
| GB1094 | 《電力變壓器》 |
| GB1094.1-GB1094.6-96 | 《外殼防護等級》 |
| GB2900 | 《電工名詞術語》 |
| GB/T16927.1~2-1997 | 《高電壓試驗技術》 |
| DL/T474.4-2006 | 《現場絕緣試驗實施導則－交流耐壓試驗》 |
| DL/T1015 | 《現場直流和交流耐壓試驗電壓測量系統的使用導則》 |
| GB/T311.1-1997 | 《高壓輸變電設備的絕緣與配合》 |
| GB191-2000 | 《包裝儲運圖示標志》 |
| JB/T9641-1999 | 《試驗變壓器》 |
| IEC358(1990) | 《耦合電容器和電容分壓器》 |
| GB4793-1984 | 《電子測量?jī)x器安全要求》 |
| GB/T3859.2-1993 | 《半導體變流器應用導則》 |
| GB/T2423.8-1995 | 《電工電子產品基本環境試驗規程》 |
| DL/T849.6-2004 | 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
