針對測量配電網電容電流時存在的問題而專門研制
參考標準：DL/T 846.12-2016
- 采用中性點電容法測量配電網電容電流
- 測試結果準確、穩定、可靠，不受其他運行條件影響
- 安全、簡單、快捷
注：關于產品購買、技術維護等服務，歡迎致電!
我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以決定是否安裝消弧線圈。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

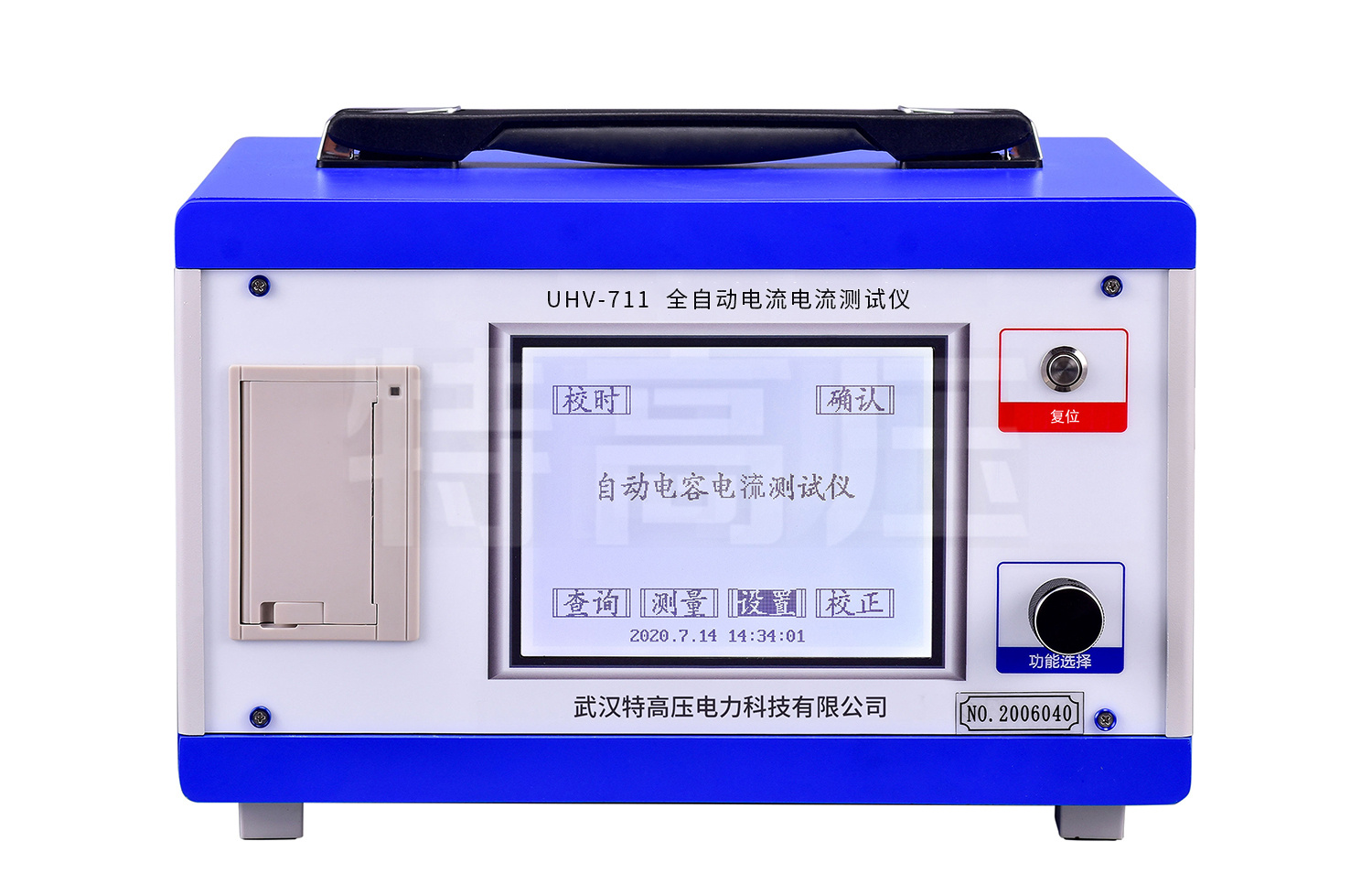

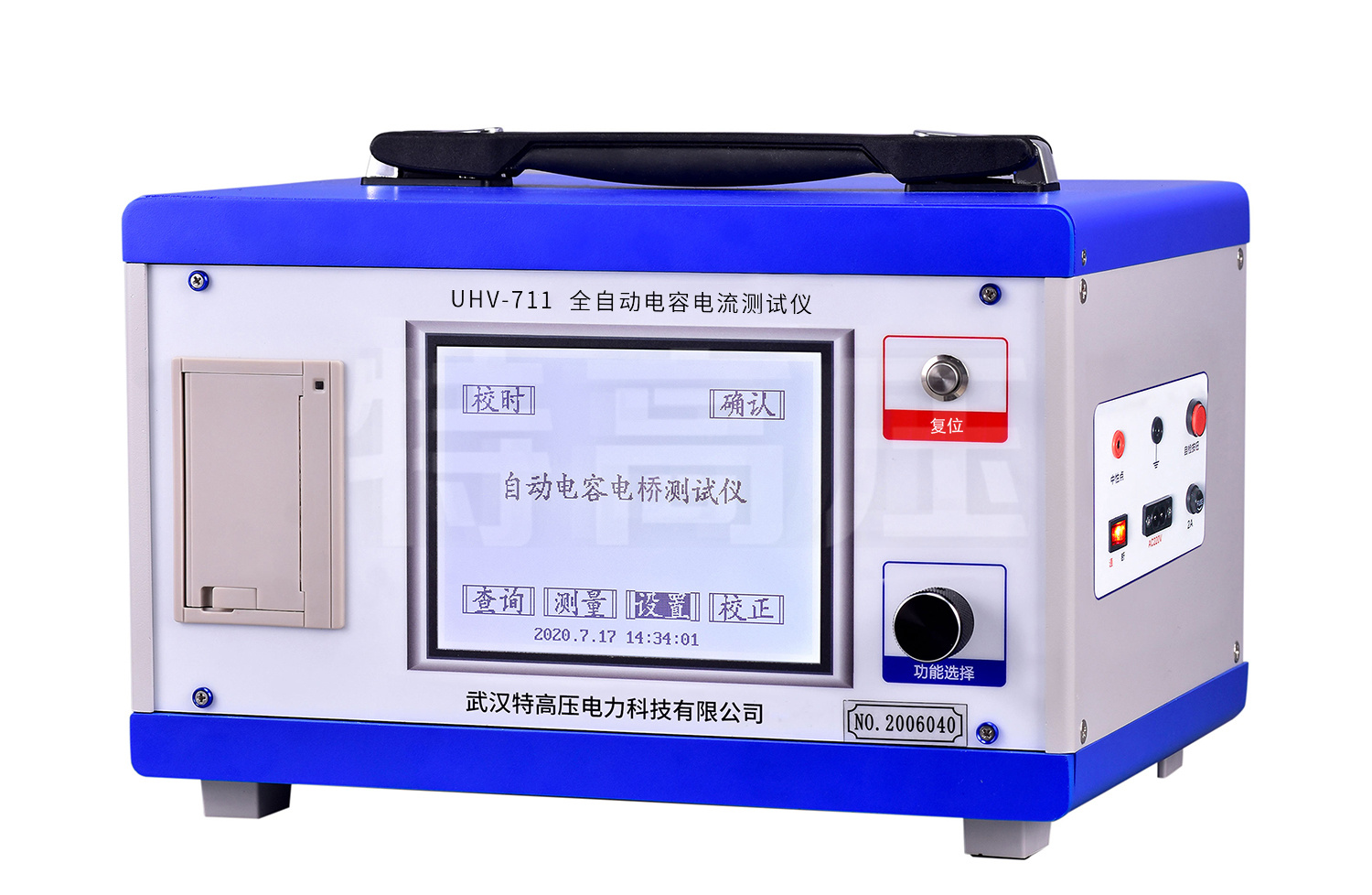

UHV-711 全自動電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。
產品別稱：全自動電容電流測試儀、微機型電容電流測試儀、配電網電容電流測量?jī)x、配電網電容電流測試儀、配電網電容電流測試系統、全自動電容電流測試儀、配電網微機型電容電流測試儀、電容漏電流測試儀
產品參數
技術參數
| 測量范圍 | 對地總電容 ≤120μF（三相對地） |
| 電容電流 ≤1000A（66kV系統） | |
| 電容電流 ≤700A（35kV系統） | |
| 電容電流 ≤200A（10kV系統） | |
| 電容電流 ≤100A（6kV系統） | |
| 電容測量精度 | 0.5μF～1μF ±10%±5個字 |
| 1μF～90μF ±5% | |
| 90μF～120μF ±10% | |
| 電容電流<10A ±10% | |
| 電容電流10A-500A ±5% | |
| 電容電流500A-1000A ±10% | |
| 環境溫度 | -10～50℃ |
| 相對濕度 | ≤90% |
| 工作電源 | AC220V±10% ，50Hz ±1% |
| 外形尺寸 | 310×300×170mm3 |
| 儀器重量 | 10kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器。
- 2、測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。
產品視頻

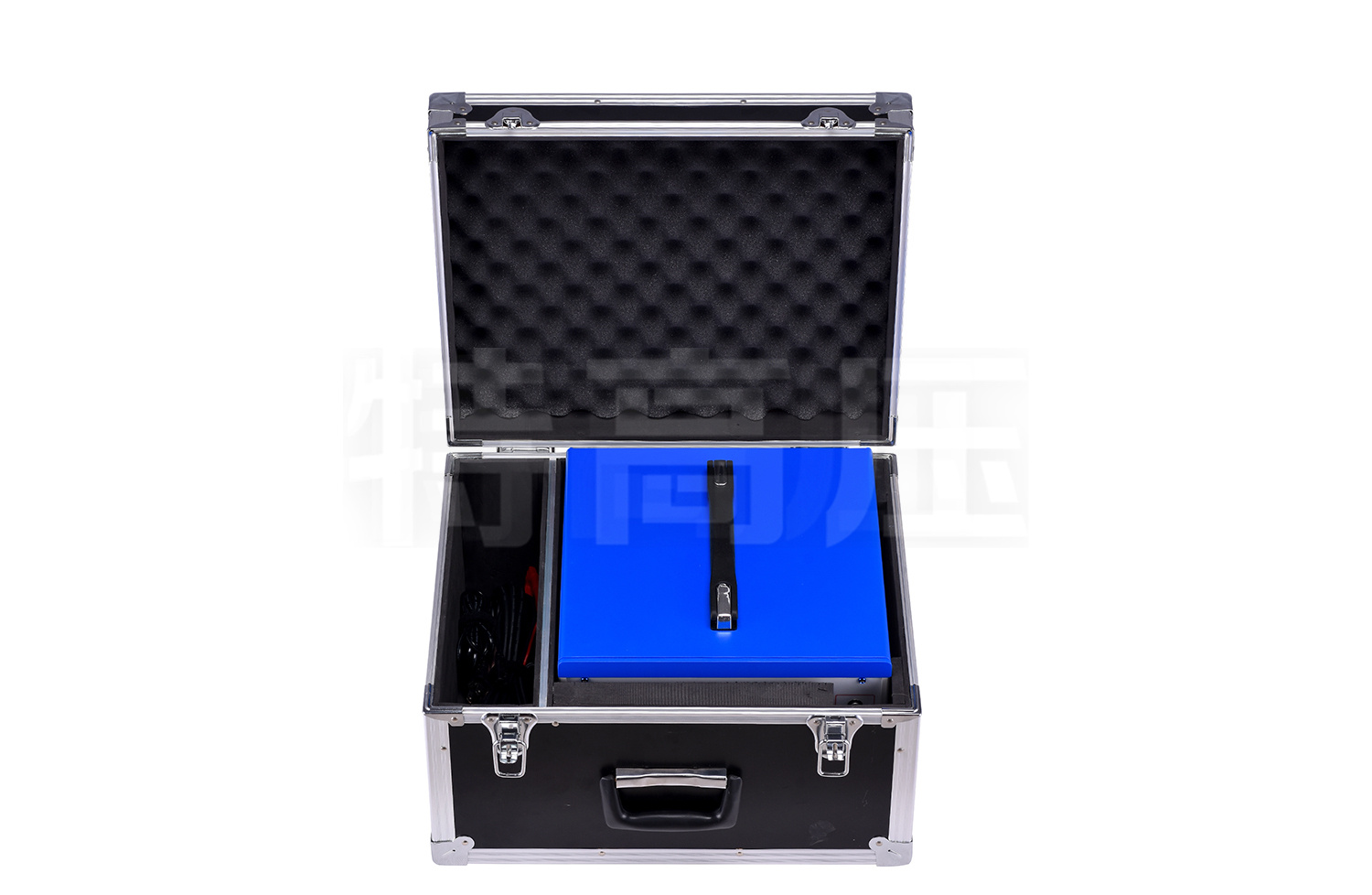

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
