本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收
參考標準：DL/T 506-2018
- 內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等
- 一體化的設計和較小的體積便于移動和使用
- 高效的過濾免維護系統，極大保證了回收SF6氣體的質量
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征

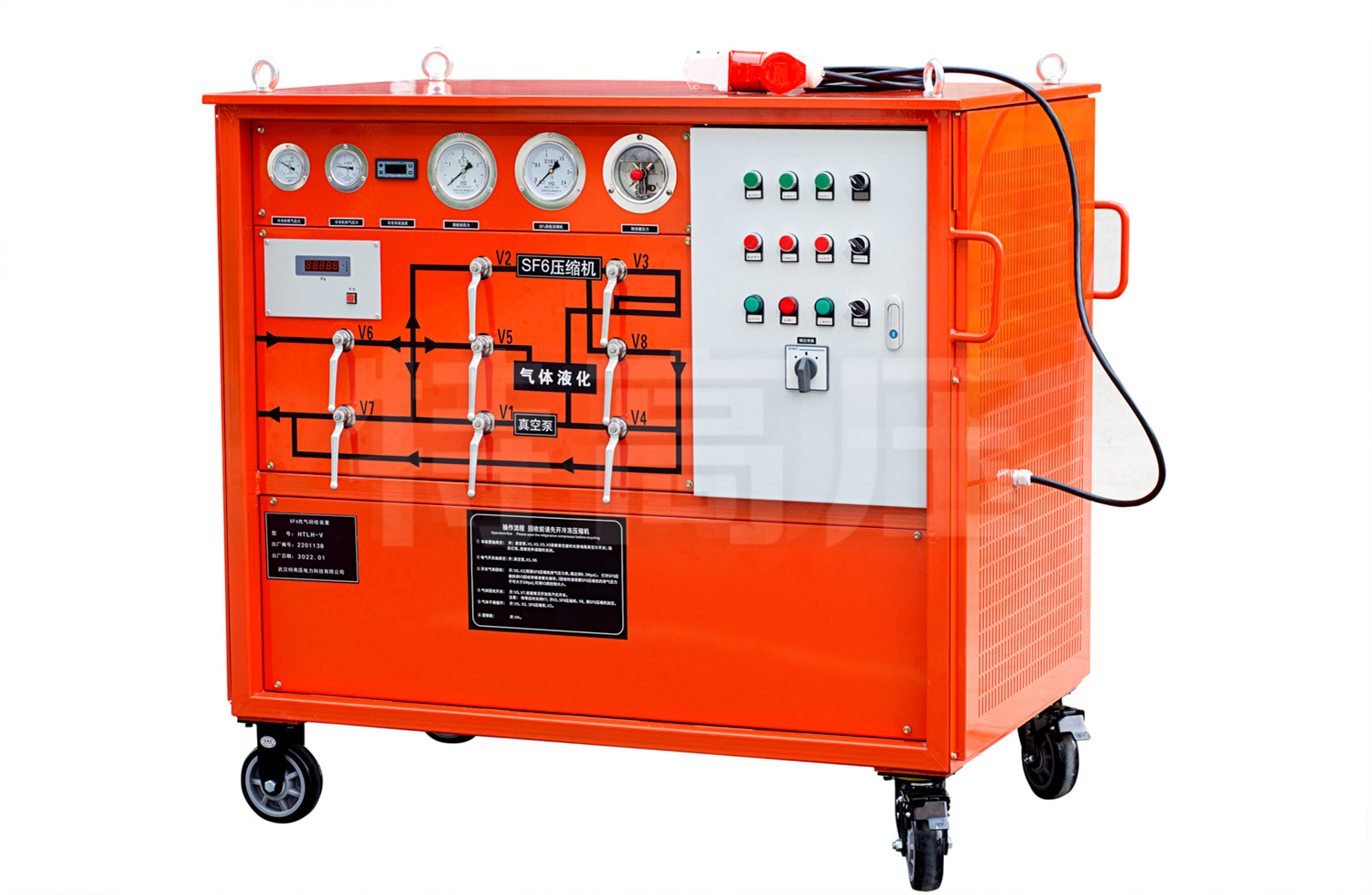

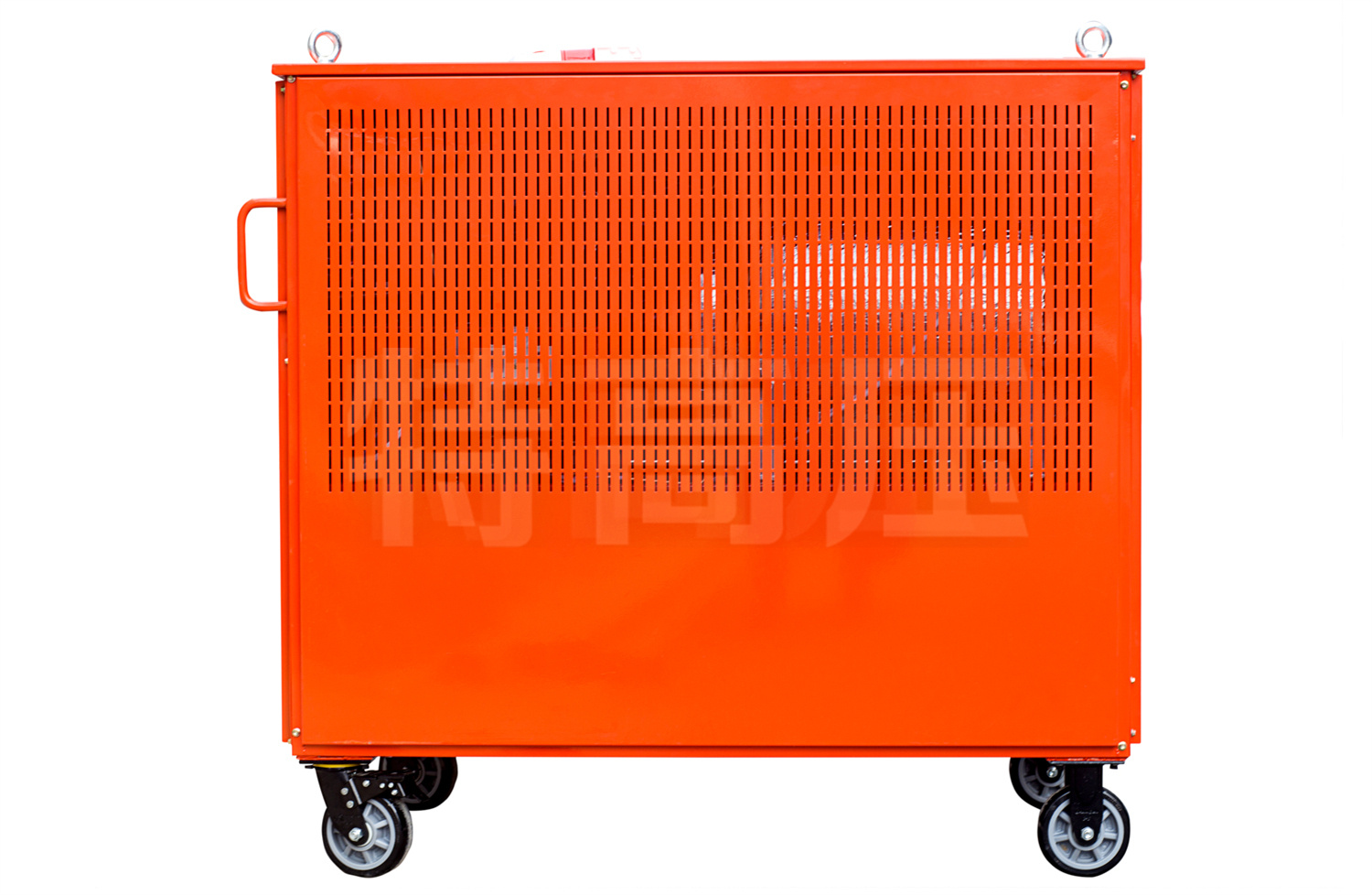

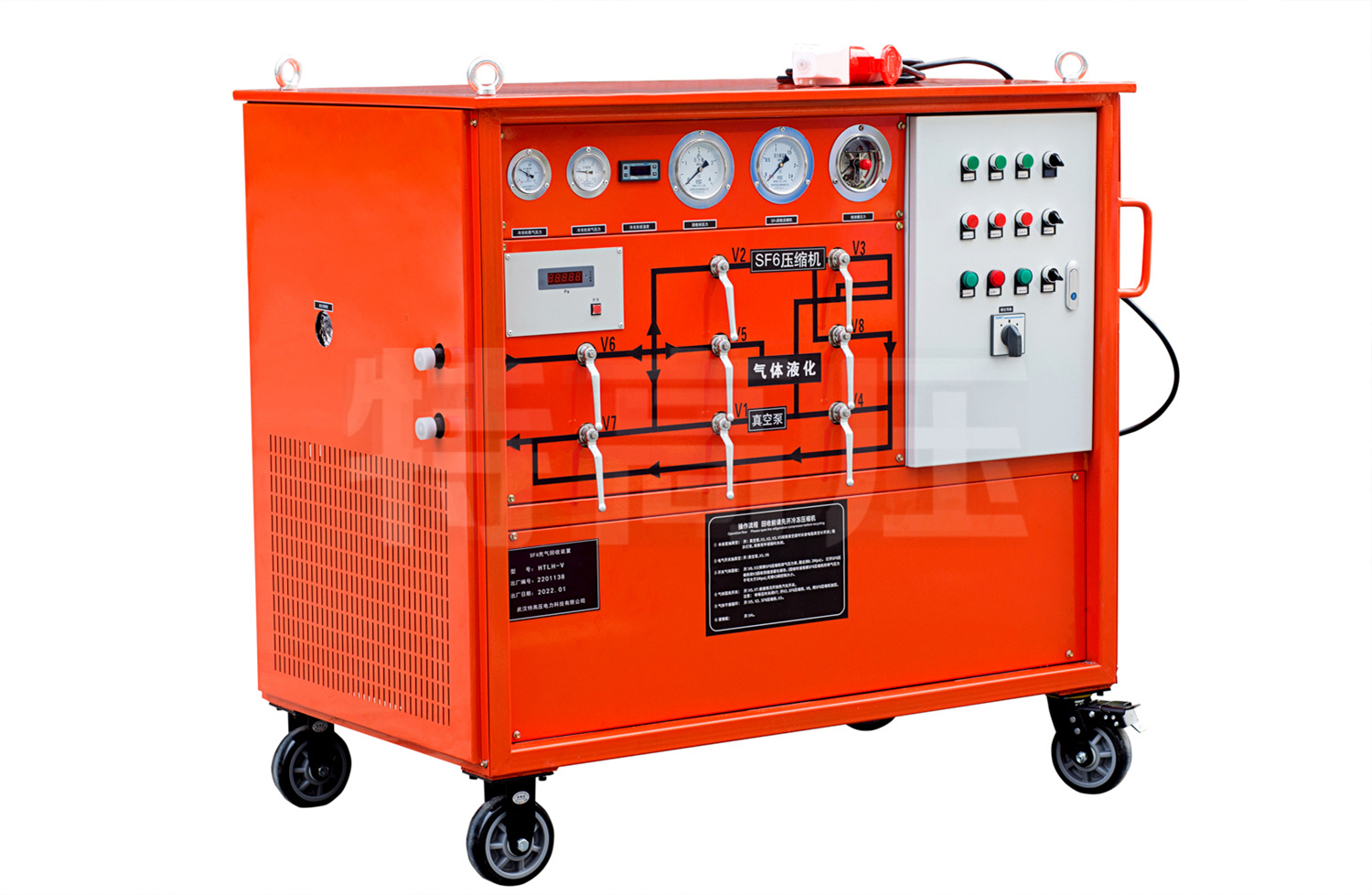

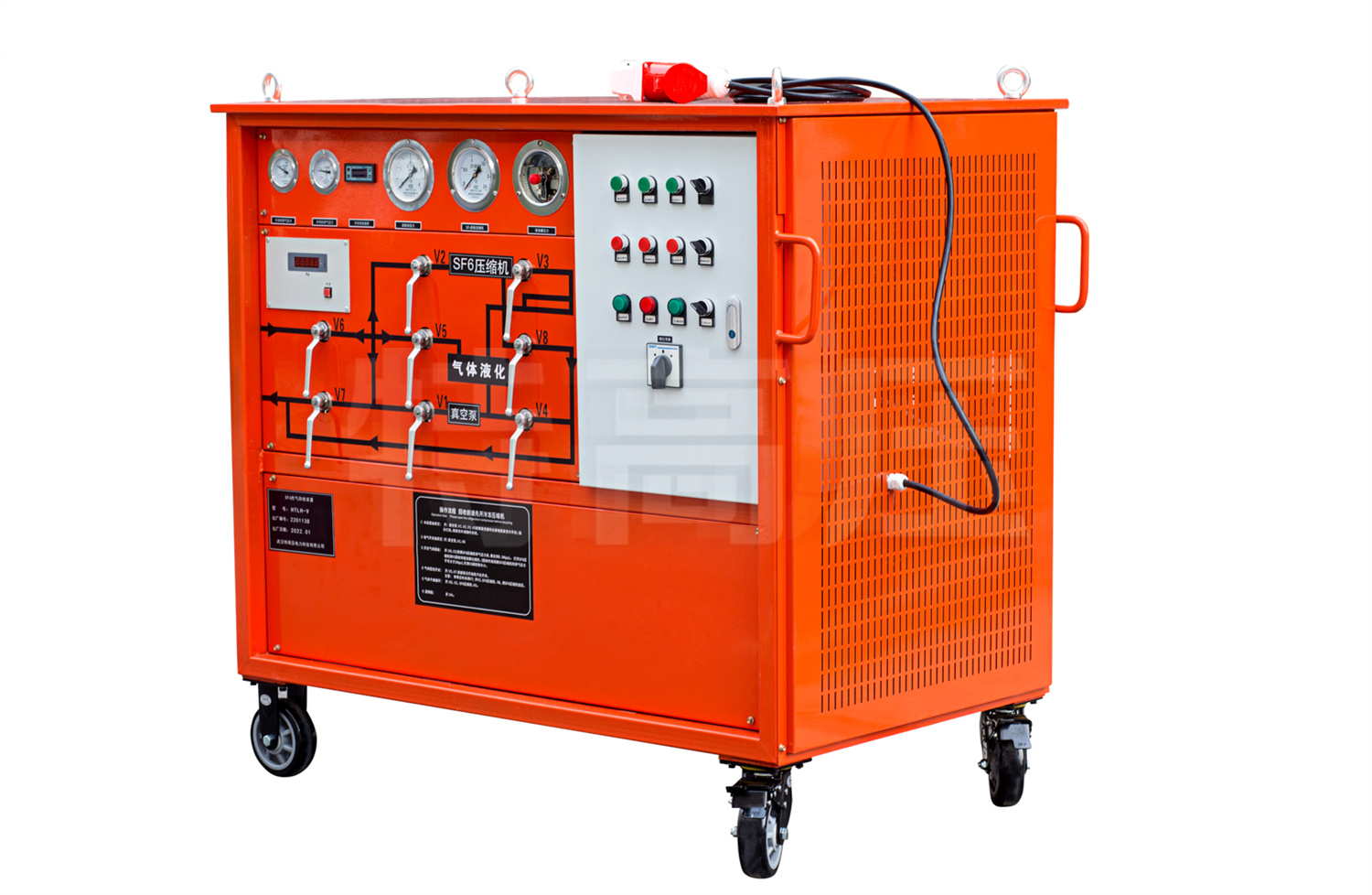

產品圖集
資質證書
聯系我們
SF6 氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于 SF6 氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此 SF6 電器設備應用時需要將 SF6 氣體回收。本裝置就是為了制造和維修 SF6 電器設備時，回收和充加 SF6 氣體的一種專用設備。
本裝置適用于 SF6 電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
本裝置由 SF6 氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6 氣體以液態的形式貯存入容器，并能將 GIS 內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充 SF6 氣體至 SF6 電氣設備。
產品別稱：sf6氣體回收裝置
產品參數
技術參數
| 回收 | 回收初壓力≤0.8MPa |
| 回收終壓力≤50KPa | |
| 回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時 | |
| 充氣 | 對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時 |
| 抽真空 | 裝置極限真空度小于等于10 Pa,對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時 |
| 貯存 | 貯存容器容積0.05m3 |
| 名義液態貯存量50kg | |
| 最高貯存壓力3.8 MPa | |
| 凈化 |
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后： 水份小于60PPM（重量比），油份小于10PPM（重量比） |
| 年泄漏率 | ≤1%名義儲存量 |
| 噪聲 | ≤75dB(A)聲壓級 |
| 工作環境溫度 | -10℃- 40℃ |
| 電源 | 交流三相五線制 50Hz 400V±10% |
| 功率 | ≤5kW |
| 重量 | 約545 kg |
| 外形尺寸（長×寬×高） | 1450×810×1200mm3 |
主要部件性能參數
| 指標名稱 | SF6氣體回收裝置 |
| 電源AC | 380(三項五線、相序自動轉化) |
| 額定最高儲氣壓力（20℃） | ≤4MPa |
| 極限真空度 | ≤10Pa |
| 裝置真空度保持 | 在133Pa壓力保持24H,真空度值上升＜400Pa |
| SF6壓縮機 | 法國美優樂 |
| 壓縮機抽氣速率 | 7m3/h（可定制） |
| 真空泵 | 2X-4 |
| 真空泵抽氣速率 | 15m3/h |
| 回收裝置適應入口初壓(20℃) | 0-1.0MPa |
| 電氣設備回收終壓（20℃） | ≤50Kpa |
| 回收后氣體油份控制 | 國產油分＜10μg/g |
| 裝置年漏氣率 | ＜1% |
| 裝置連續無故障運轉時間 | ≥1000h |
| 累積無故障運轉時間 | ≥5000h |
| 噪聲水平 | 整機≤75dB(A) |
| 理論儲液能力 | 50kg |
| 冷凍液化壓縮機 | 東貝 |
| 冷凍儲罐 | 50L |
| 回收后氣體水分 | 60PPM/V |
| 回收后氣體油分 | 10PPM/V |
| 干燥過濾方式 | 真空加熱活化再生 |
| 充氣初壓 | ≤133pa |
| 充氣終壓 | 0.8mpa |
| 充氣速率 | ≥5m3/h |
| 氣化方式 | 電加熱自動溫控 |
| 整車型式 | 手推移動式 |
| 外形尺寸 | 1450×810×1200cm3 |
| 整機重量 | 約545kg |
| 冷卻方式 | 風冷 |
| 過濾系統 | 采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體 重復利用 |
簡明參數表
| 型號 | SF6氣體回收裝置 |
| 真空泵抽速 | 15m3/h |
| 極限真空度 | 10Pa |
| 真空泵 | 國產雙極真空泵 |
| SF6回收壓縮機 | 7m3/h |
| 壓力 | 2.5MPa |
| 壓縮機廠家 | 法國美優樂 |
| 過濾器顆粒 | 0.02微米 |
| 油份 | 高效（PPM） |
| 酸值 | 0.1PPM |
| 可水解氟化物 | 0.2PPM |
| 生物毒性 | 無 |
| 水份 | ≤60PPM |
| SF6純度 | ≥99.9% |
| SF6貯罐 | 50L |
| SF6貯罐材質 | 碳鋼 |
| 制冷系統 | 優質高效壓縮機 |
| 過濾器 | 美國原裝 |
| 干燥器 | 美國原裝 |
| 真空計 | 指針 |
| 閥門 | 獨有技術（內置蝶形密封，確保多次開關不會漏氣） |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂
- 2、所有電氣系統均采用優質品牌
- 3、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工
- 4、整機為風冷，無需外接水源
- 5、內置溫度保護系統即使在-20攝氏度下也能正常工作
- 6、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
