變送器負責SF6配電裝置室現場環境數據采集
參考標準：DL/T 506-2018，DL/T 941-2005
- 采用A33四核CortexTM-A7處理器，實時高速的進行數據及報警處理
- 10.1寸彩色觸摸屏，友好的人機界面，美觀大方
- 一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性
注：關于產品購買、技術維護等服務，歡迎致電!
SF6氣體泄漏監控報警系統主要由三部分組成：變送器、系統主機、外圍設備。變送器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。
當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體變送器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線傳送到系統主機，系統主機一方面將變送器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（一般為1000ppm）或氧氣含量低于報警設定值18%時，系統主機將自動進行聲光、語音報警，同時啟動風機進行通風，并向遠動上傳報警信號。
產品別稱： SF6氣體泄漏在線監測報警系統
產品參數
技術參數
| 電源 | AC/DC 185~265V |
| SF6氣體泄漏監測報警限 | 1-1500ppm，誤差<0.1% |
| 氧氣濃度檢測范圍 | 1.0~25.0%，誤差<0.5% |
| 缺氧報警限 | 18% |
| 溫度檢測和顯示范圍 | －20~99℃ |
| 濕度檢測和顯示范圍 | 0~99%RH |
| 報警輸出電壓 | 24V |
| 風機輸出電壓 | 24V |
| 風機控制器觸點功率 | 380V，25A（默認） |
| 最多連接變送器數 | 不限 |
| 安裝方式 | 壁掛式 |
| 智能人性化功能 | |
| SF6氣體泄漏報警點用戶設置 | 有 |
| 缺氧報警點用戶設置 | 有 |
| 單色LCD顯示屏 | 有 |
| 10.1寸LED液晶屏 | 有 |
| 人體感應后自動進行語音提示 | 有 |
| 報警時自動啟動風機 | 有 |
| 定時排風功能（N次） | 有 |
| 強制排風功能 | 有 |
| 遠動排風功能 | 有 |
| 數據通信 | |
| 歷史記錄存儲及查詢 | 有 |
| 報警觸點輸出（常開） | 有 |
| RS485接口數據上傳 | 有 |
| RS232接口數據上傳 | 有 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、高性能處理器：采用A33四核CortexTM-A7處理器，實時高速的進行數據及報警處理。
- 2、10.1寸彩色觸摸屏同步顯示：10.1寸彩色觸摸屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。智能化操作界面，操作簡單。
- 3、早期現場報警：產品具有微量監測技術，能發出早期現場警報，指示氣體泄漏位置，及時通知危險地點內人員疏散，并自動啟動風機通風，尋找及消除泄漏源，保護運行設備。
- 4、多重檢測功能齊全：具有同時對SF6氣體、氧氣、溫濕度含量檢測功能，集四種數據為一體，完全符合《國家電網公司電力安全工作規程》和《國家電網公司十八項電網重大反事故措施》的要求。
- 5、SF6氣體泄漏監測報警點可由用戶自行設定：SF6氣體泄漏監測報警點可由用戶根據需要自行在1~1500ppm之間設定。
- 6、現場總線設計：一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性。
- 7、多點組網檢測：不限監測點同時檢測，滿足大工程項目需要，提高檢測可靠性。
- 8、遠程通信：可以通過RS485總線，標準通訊協議，將數據遠傳送到遠動控制中心，控制中心也可以直接遠距離查詢、控制監控系統。
- 9、海量歷史數據記錄。
- 10、先進的氣體傳感器：采用瑞士進口紅外氣體傳感器光源，最小能檢測到環境中10ppm的SF6氣體，報警誤差＜1%，氧氣報警誤差＜0.5%。
- 11、精選優質元器件：關鍵元器件和集成電路均采用工業級、甚至軍級產品，大大提高產品在不同環境條件下的適應能力，提高了產品質量。
- 12、系統壽命升級：技術優化，升級最新工業級元器件，及進口傳感器，大大增加系統及傳感器使用壽命，并提高了SF6傳感器的精準度，完全實現客戶實時在線監測的需求，保障人員安全。
- 13、多重檢測，嚴格測試：每一款產品，均經過長時間老化后，再由車間、測試、檢驗多重檢測，嚴格測試，保證產品長久使用質量。
- 14、大屏液晶顯示同步顯示監測數據：10.1寸液晶顯示屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。
- 15、寬電壓設計，方便現場使用：AC185~265V、DC110V/220V電壓適應，滿足現場不同電源要求。
- 16、人體感應設計：人體感應設計，能自動顯示、語音提示和報警，加強了現場工作人員的直觀感覺。

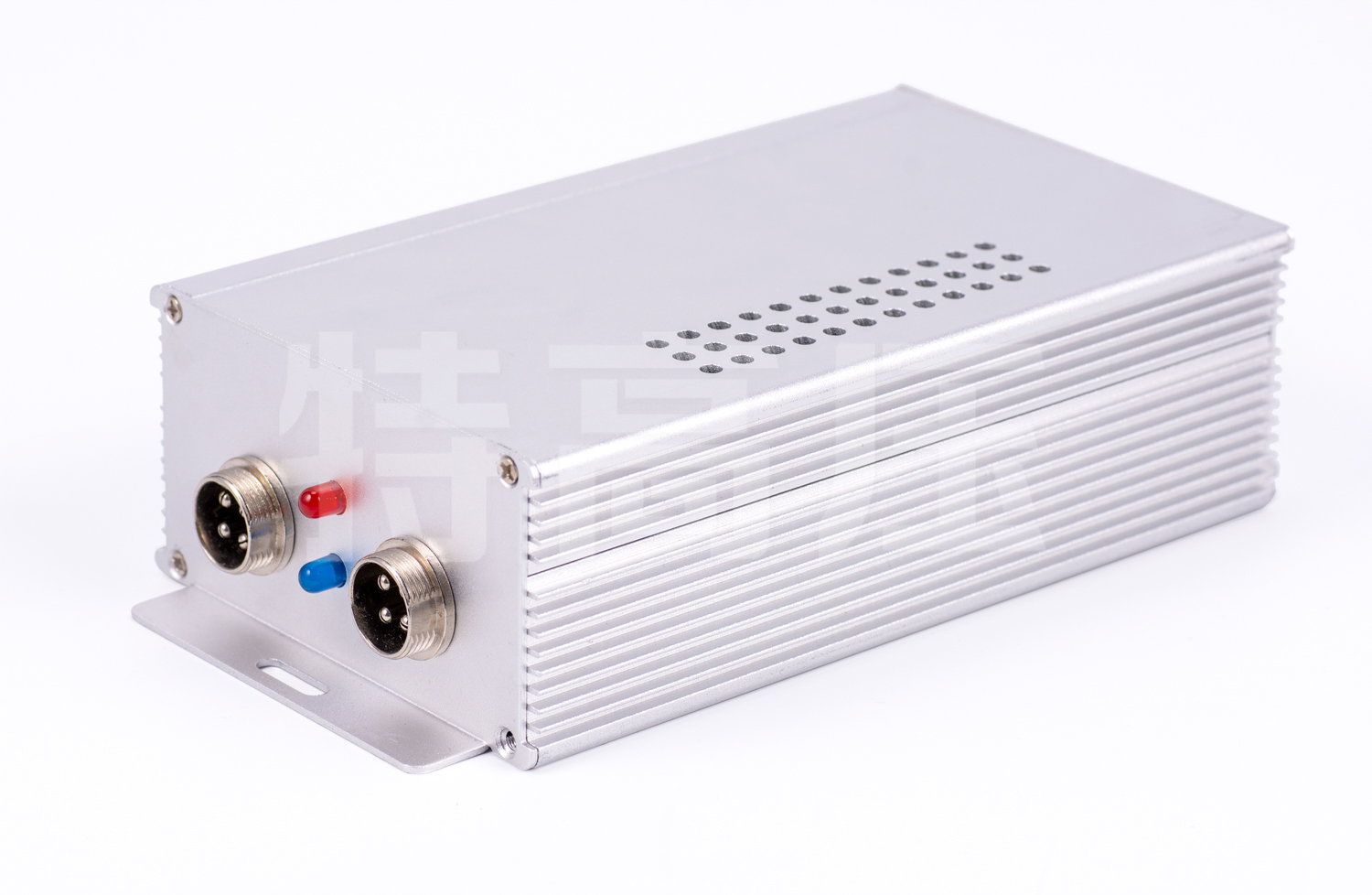

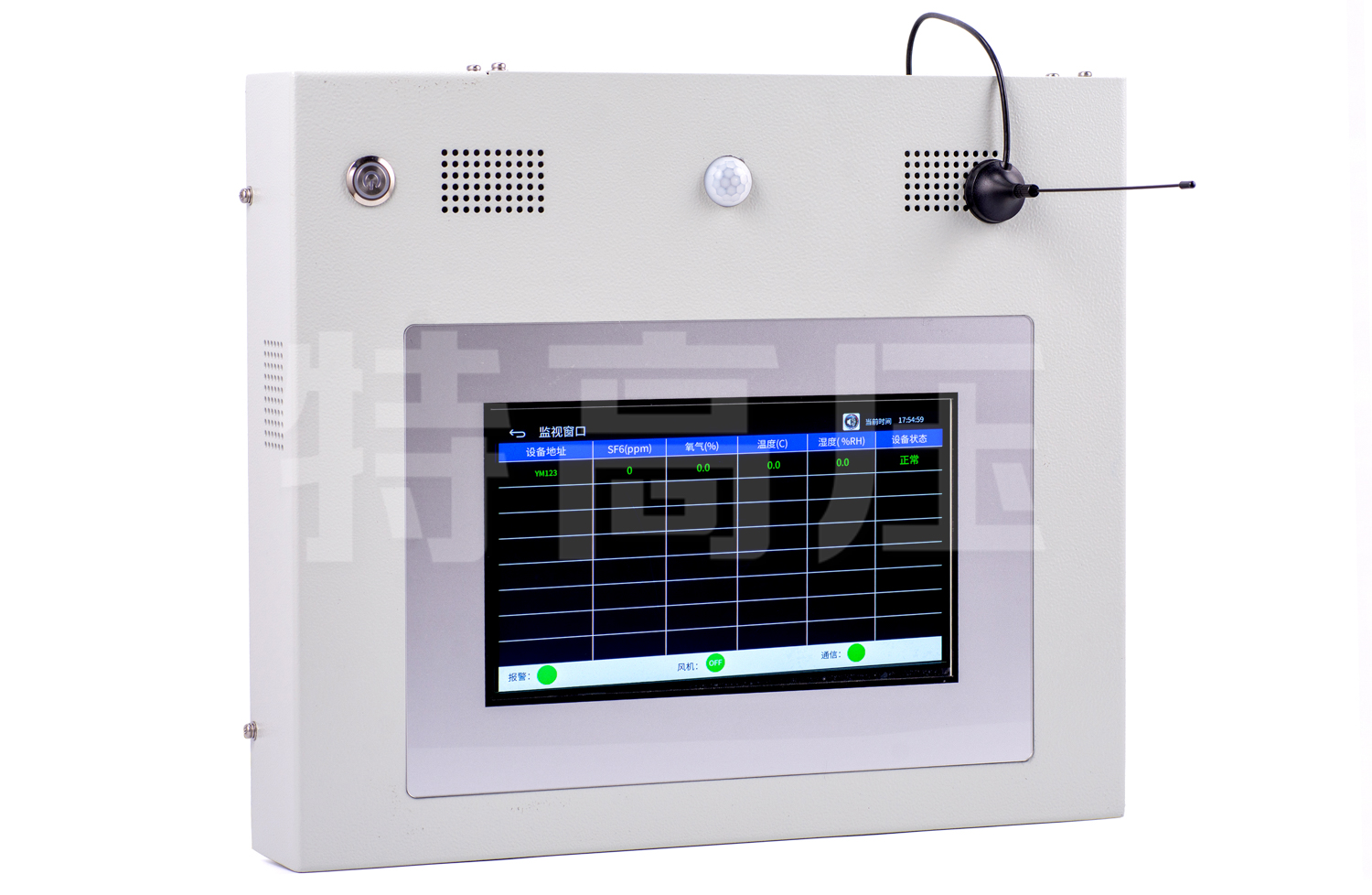

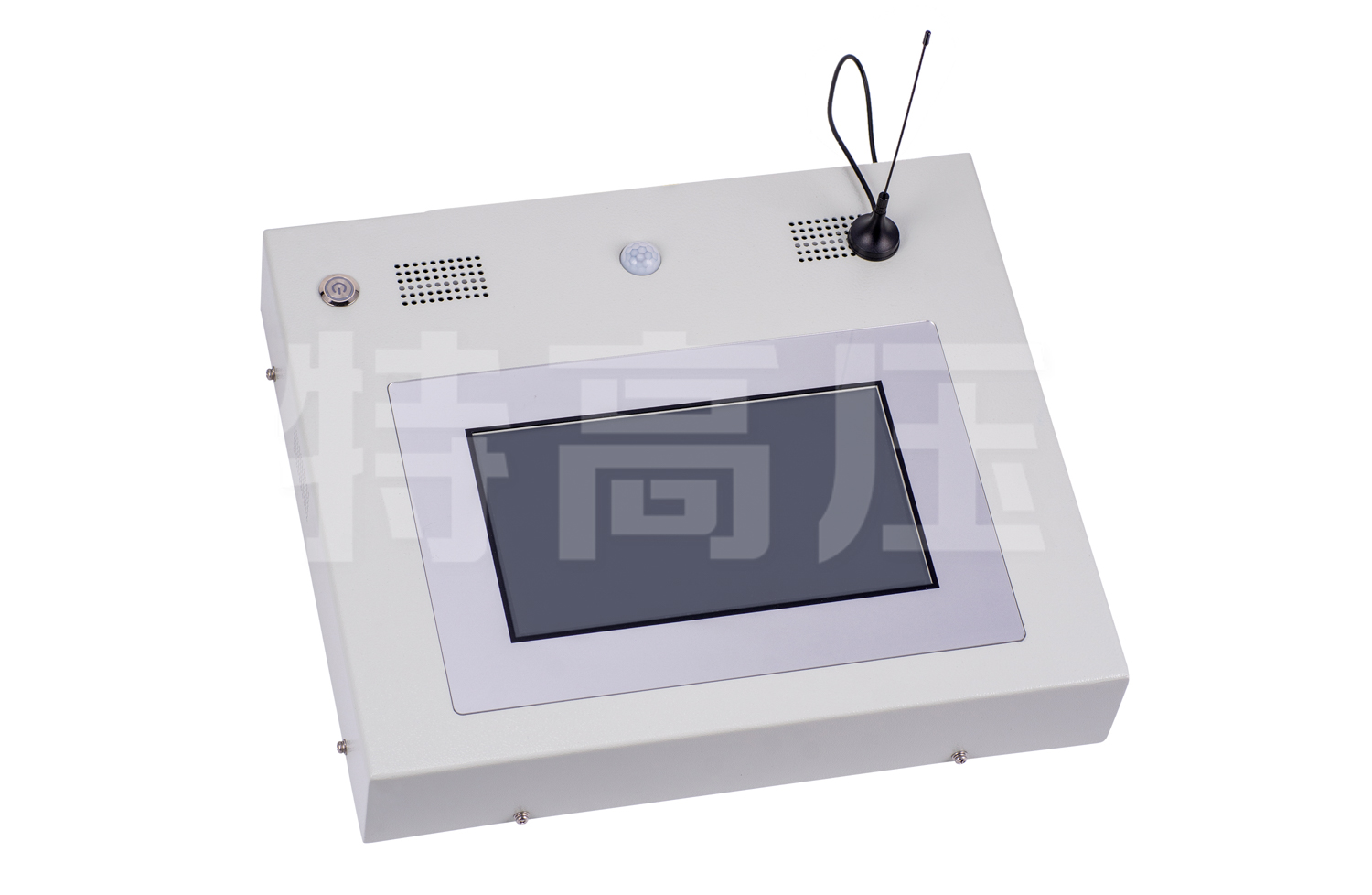

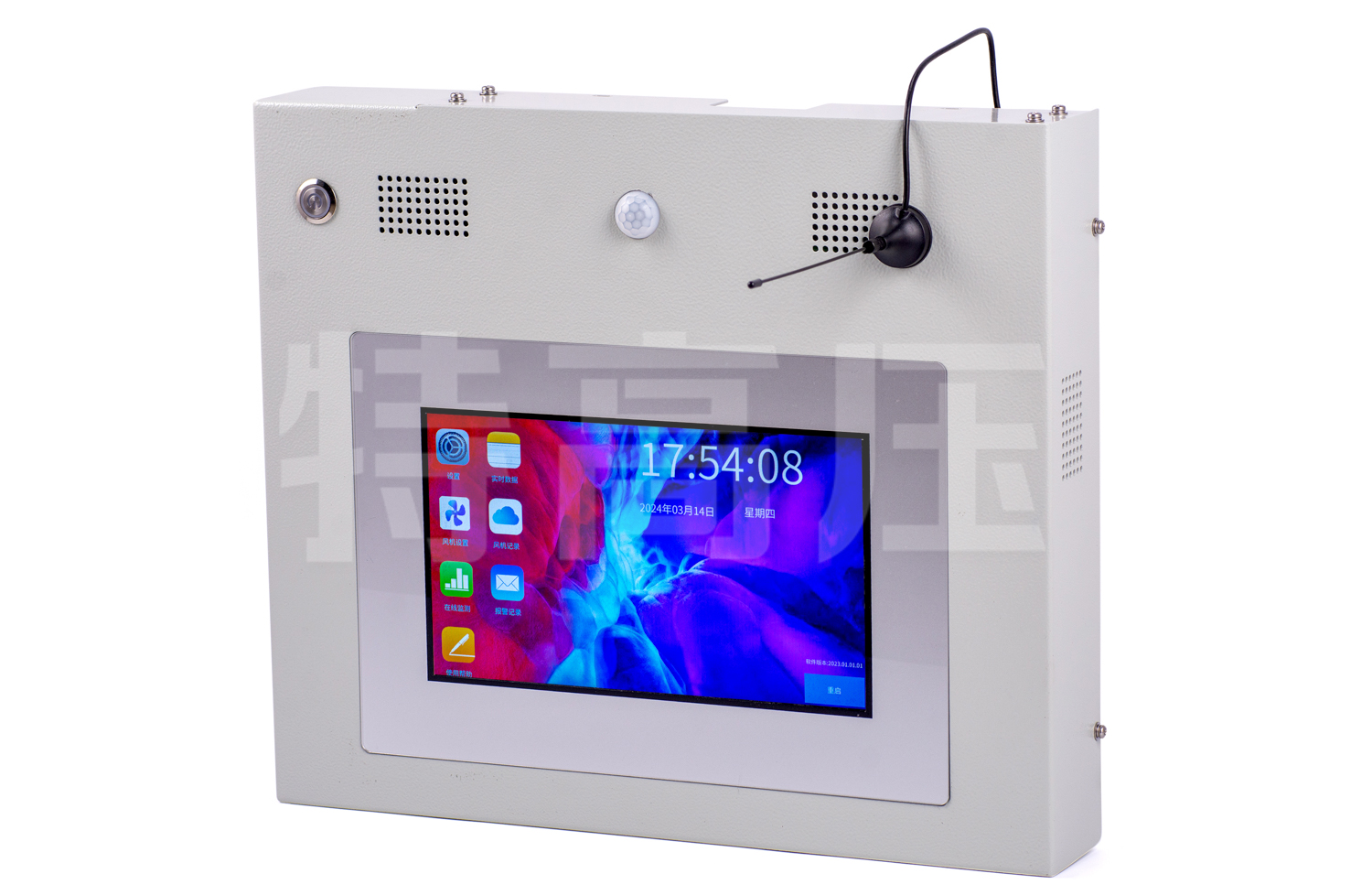

產品圖集
產品附件圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
