專為在線測量運行中35kV以下電流互感器、變壓器的一次電流、二次電流大小、變比，相別、極性判斷而精心設計制造的
參考標準：GB/T 22071.1-2018，GB/T 22071.2-2017
- 絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點
- 超大存儲空間，能存儲3000組數據
- 同時具有：高低壓鉗形電流表、高空電流測試儀等產品的功能
注：關于產品購買、技術維護等服務，歡迎致電!

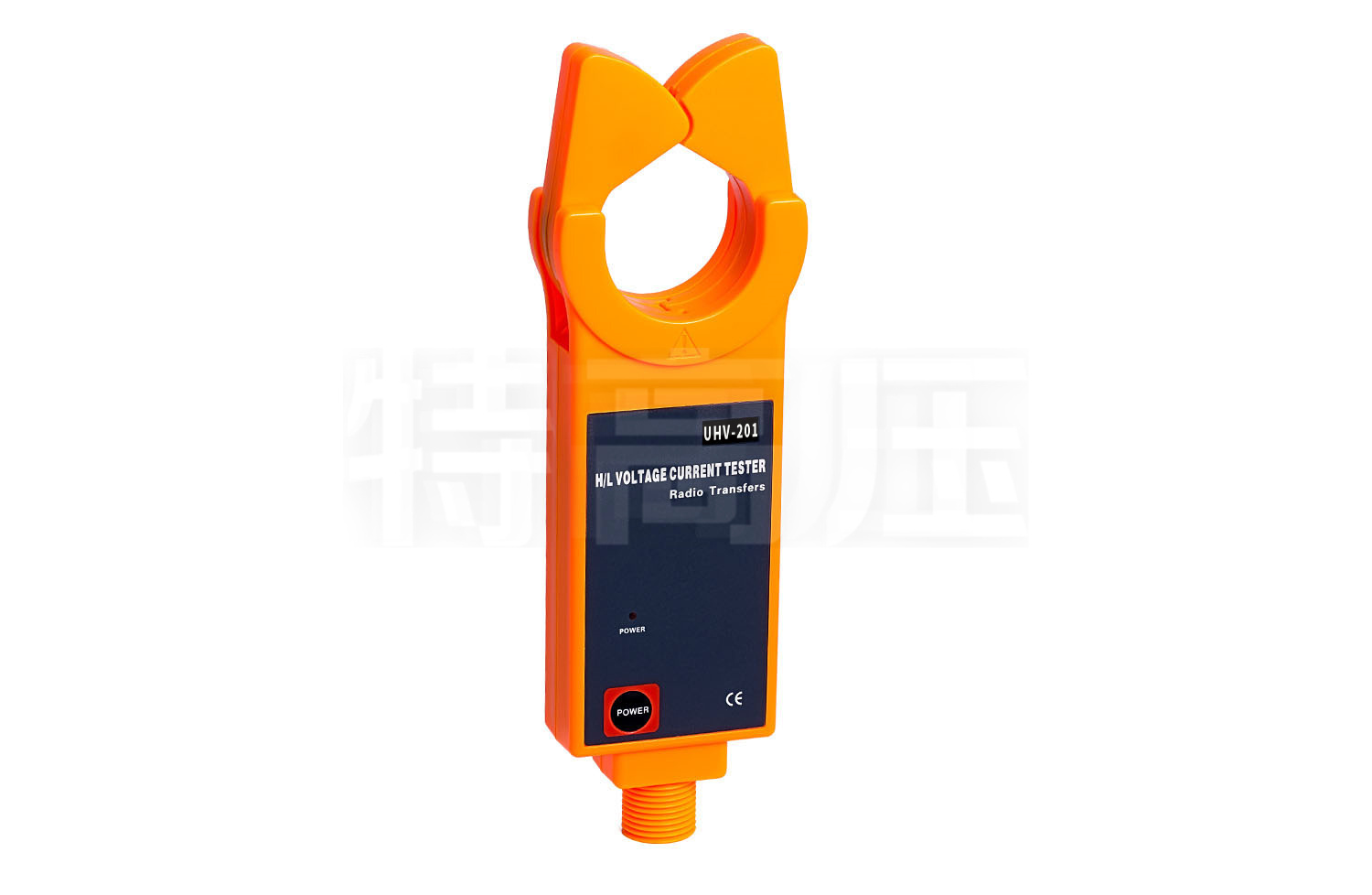

UHV-201 高壓CT變比測試儀突破傳統結構，專為在線測量運行中35kV以下電流互感器、變壓器的一次電流、二次電流大小、變比，相別、極性判斷而精心設計制造的。產品由一次電流鉗（高壓檢測儀）、二次電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成，一次電流鉗采用無線傳送測試數據，傳輸距離100米。
主電流鉗采用高性能坡莫合金制作，磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。

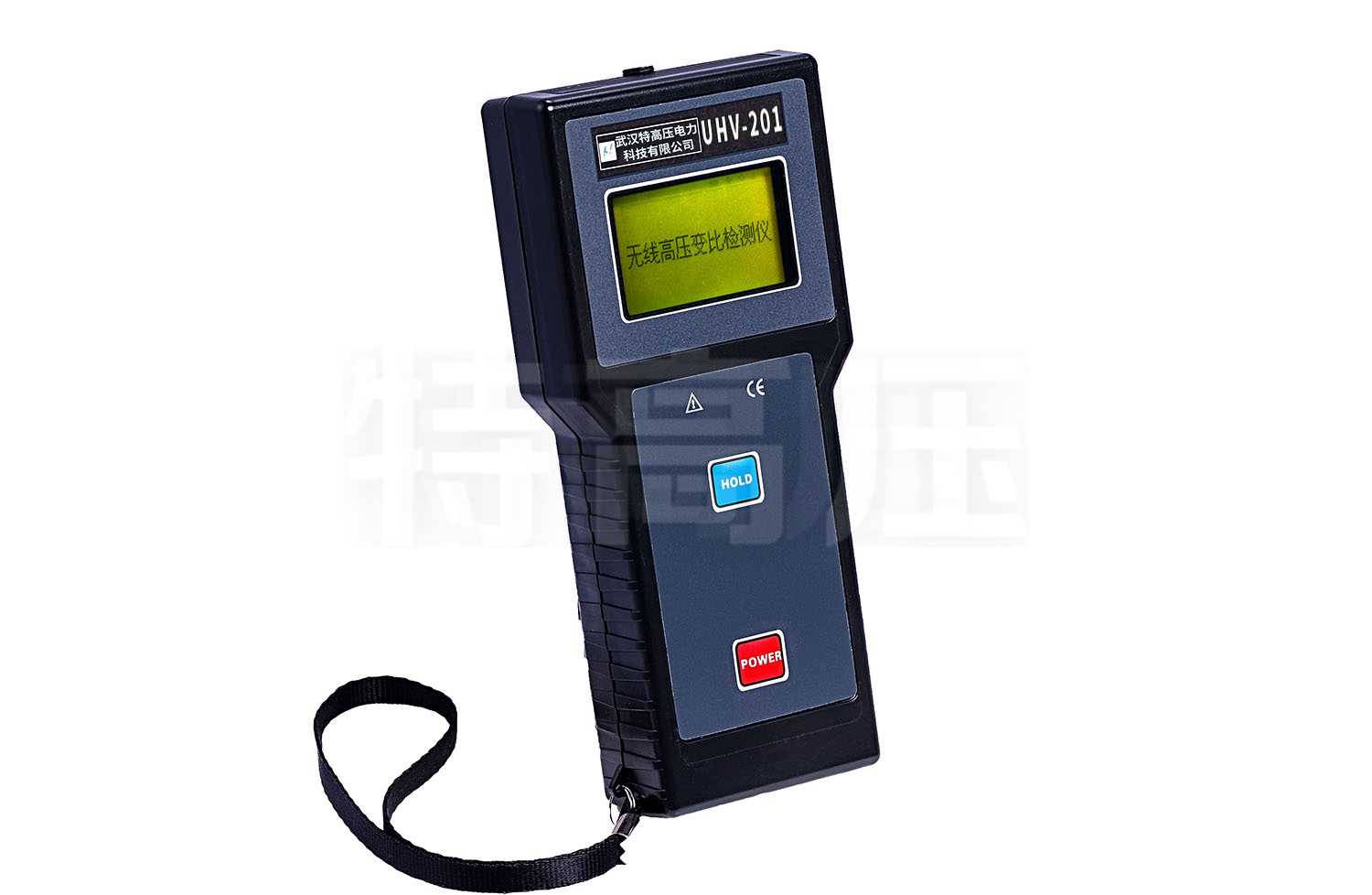

主機LCD顯示一目了然，同時具有超大存儲空間，能存儲3000組數據。

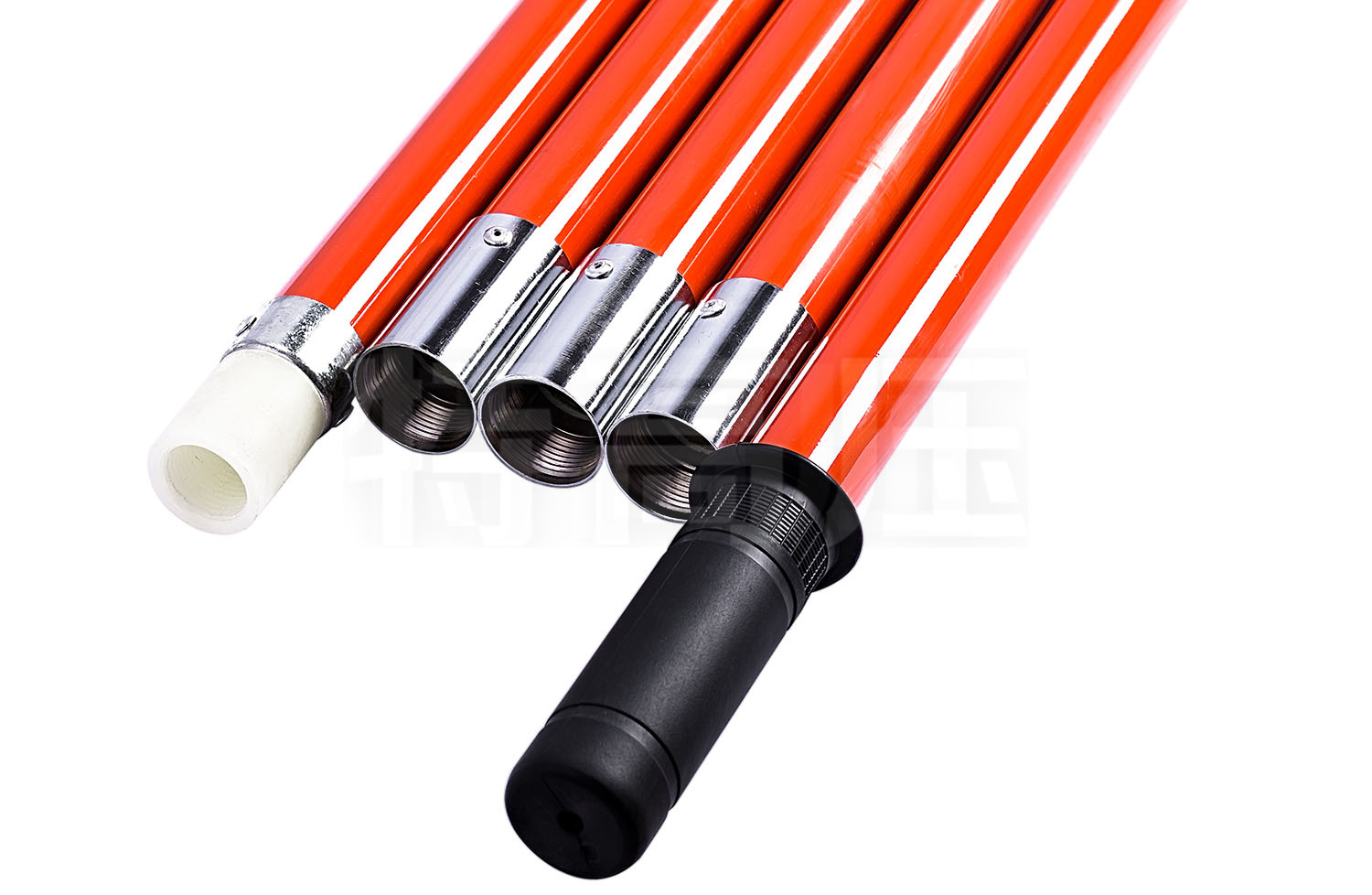

高壓檢測儀連接5節絕緣桿，可用于60kV以下的具有絕緣外皮的線路或35kV以下裸導線高低壓線路電流測量，高壓電流鉗具有獨特的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點，絕緣等級110kV。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
產品別稱：CT變比極性在線檢測儀，高壓互感器變比測試儀、高壓CT變比測試儀、無線高低壓電流互感器變比測試儀、高低壓互感器變比測試儀、帶電測量高壓CT變比測試儀，高壓CT變比測試儀、CT變比測試儀
產品參數
技術規格
| 影響量 | 基準條件 | 工作條件 |
| 環境溫度 | 23℃±5℃ | -15℃～50℃ |
| 環境濕度 | 40%～60% | ＜70% |
| 正弦波失真度 | ≤1% | ≤3% |
| 信號頻率 | 50Hz±5Hz | 45Hz～65Hz |
| 外電場、磁場 | 應避免 | |
| 被測導線位置 | 被測導線處于鉗口的中心位置 | |
技術參數
| 功能 | 高低壓電流互感器、變壓器一二次回路的電流、變比測試，極性、相別判斷 |
| 電源 | DC6V 堿性干電池LR03(1.5V AAA×4)連續工作30小時 |
| 測試方式 | 鉗形CT |
| 一次電流測試精度 | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS |
| 二次電流測試精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 變比測量范圍 | 1～500 |
| 變比分辨率 | 0.1 |
| 一次電流鉗尺寸 | 鉗口尺寸：φ48mm；外形尺寸：76mm×255mm×31mm |

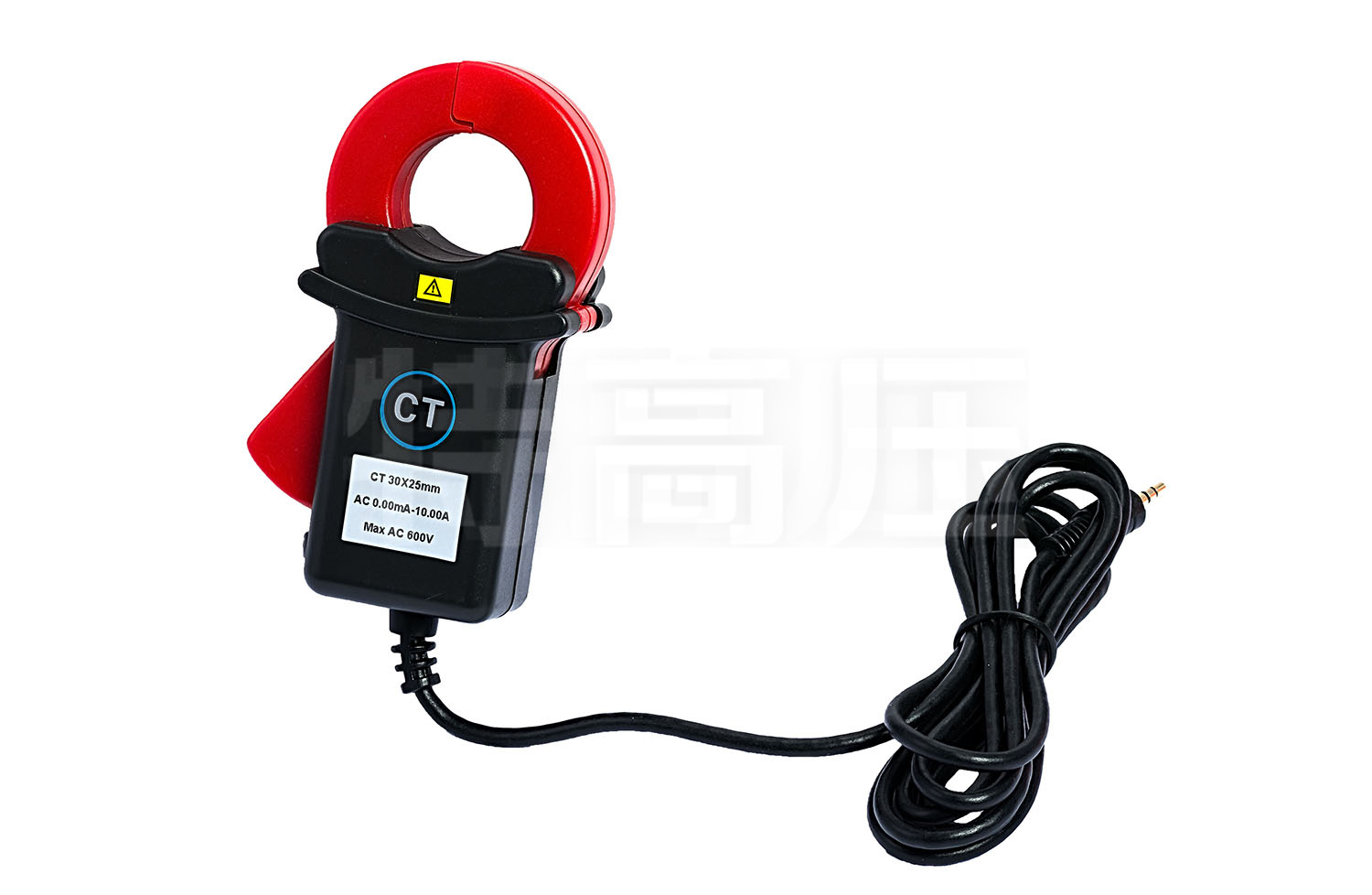

| 二次電流鉗尺寸 | 鉗口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 換檔 | 全自動換檔 |
| 采樣速率 | 3次/秒 |
| 數據存儲 | 3000組，按左箭頭鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據） |
| 數據保持 | 按左箭頭鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持 |
| 數據查閱 | 按右箭頭鍵可以進入數據查閱模式 |
| 溢出顯示 | 超量程溢出功能：“OL ”符號顯示 |
| 無信號指示 | 當主機沒有收到發射信號時提示“無信號” |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 |
| 電池電壓 | 當電池電壓低于4.8V時，“ ”顯示，提醒更換電池 |
| 一次電流鉗傳輸距離 | 無線傳輸距離100M |
| 二次電流鉗連接線長 | 2m |
| 顯示模式 | LCD：128dots×64dots；背光功能，適合昏暗場所 |
| LCD尺寸 | 顯示域：44mm×27mm |
| 主機尺寸 | 78mm×165mm×42mm |
| 儀表質量 | 5kg(含工具包和絕緣桿) |
| 外界干擾 | 避免特強電磁場；避免433MHz、315MHz同頻干擾 |
| 工作溫濕度 | -15℃～50℃；70%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 絕緣桿尺寸 | φ32mm，1m/節,5節 |
| 絕緣桿耐壓 | 110kV |
| 絕緣強度 | 主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采產品由一次電流鉗（高壓檢測儀）、二次電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成，一次電流鉗采用無線傳送測試數據，傳輸距離100米。
- 2、電流鉗采用高性能坡莫合金制作，磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
- 3、主機LCD顯示一目了然，同時具有超大存儲空間，能存儲3000組數據。
- 4、監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
- 5、HTCT-201 高壓CT變比測試儀，同時具有：高低壓鉗形電流表、高空電流測試儀等產品的功能。
