微機工控機型微機繼電保護測試專用儀器
參考標準：GB/T 7261-2016，DL/T 624-2023
- 輸出部分采用DSP控制，運算速度快
- 輕小型高集成單機和一體化結構
- 新型高保真線性功放
注：關于產品購買、技術維護等服務，歡迎致電!
繼電保護裝置試驗儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
產品參數
交流電流輸出
| 輸出精度 | 0.2級 |
| 相電流輸出（有效值） | 0～40A |
| 三并電流輸出（有效值） | 0～120A |
| 相電流長時間允許工作值（有效值） | 10A |
| 相電流最大輸出功率 | 420VA |
| 三并電流最大輸出時最大輸出功率 | 900VA |
| 三并電流最大輸出時允許工作時間 | 10s |
| 頻率范圍（基波） | 20～1000Hz |
| 諧波次數 | 1～20 次 |
直流電流輸出
| 輸出精度 | 0.2級 |
| 電流輸出 | 0～±10A / 每相，0～±30A / 三并 |
| 最大輸出負載電壓 | 20V |
交流電壓輸出
| 輸出精度 | 0.2級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓/線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 20～1000Hz |
| 諧波次數 | 1～20次 |
直流電壓輸出
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
開關量及時間測量
| 備注 | ||
| 開關量輸入 | 10路 | 空接點：1～20mA，24V電位接點接入：“0”： 0～ +6V； “1”：+11 V～ +250V |
| 開關量輸出 | 8對 | DC：220V／0.2A AC：220V／0.5A |
| 時間測量 | 測量范圍0.1ms ～ 9999s；測量精度0.1mS | |
體積重量
| 工控型 | |
| 外形尺寸 |
360×280×135mm³ |
| 單機重量 | 13kg |
| 供電電源 | AC 220V±10%，50／60Hz |
| 環境溫度 | -10℃ ～ +50℃z |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電壓電流輸出靈活組合：?輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
- 2、操作方式：裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
- 3、新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
- 4、高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

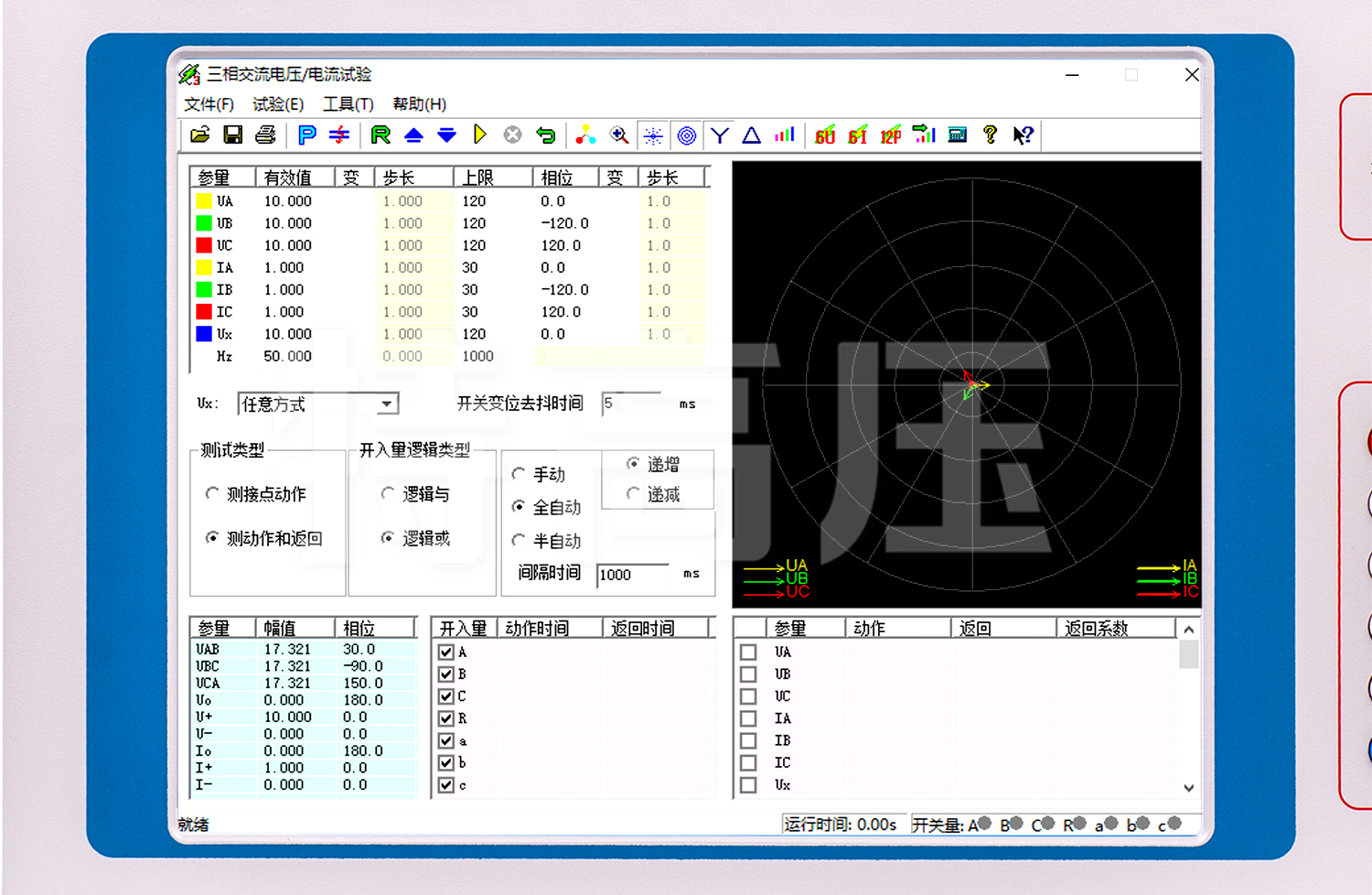

- 5、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。可方便進行三相差動保護測試。
- 6、具有獨立專用直流電源輸出：設有一路110V及220V專用直流電源輸出。
- 7、接口完整 ：裝置帶有USB通訊口，可與計算機及其它外部設備通信。
- 8、完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
- 9、側面板安裝有電源過壓提示和蜂鳴報警功能。

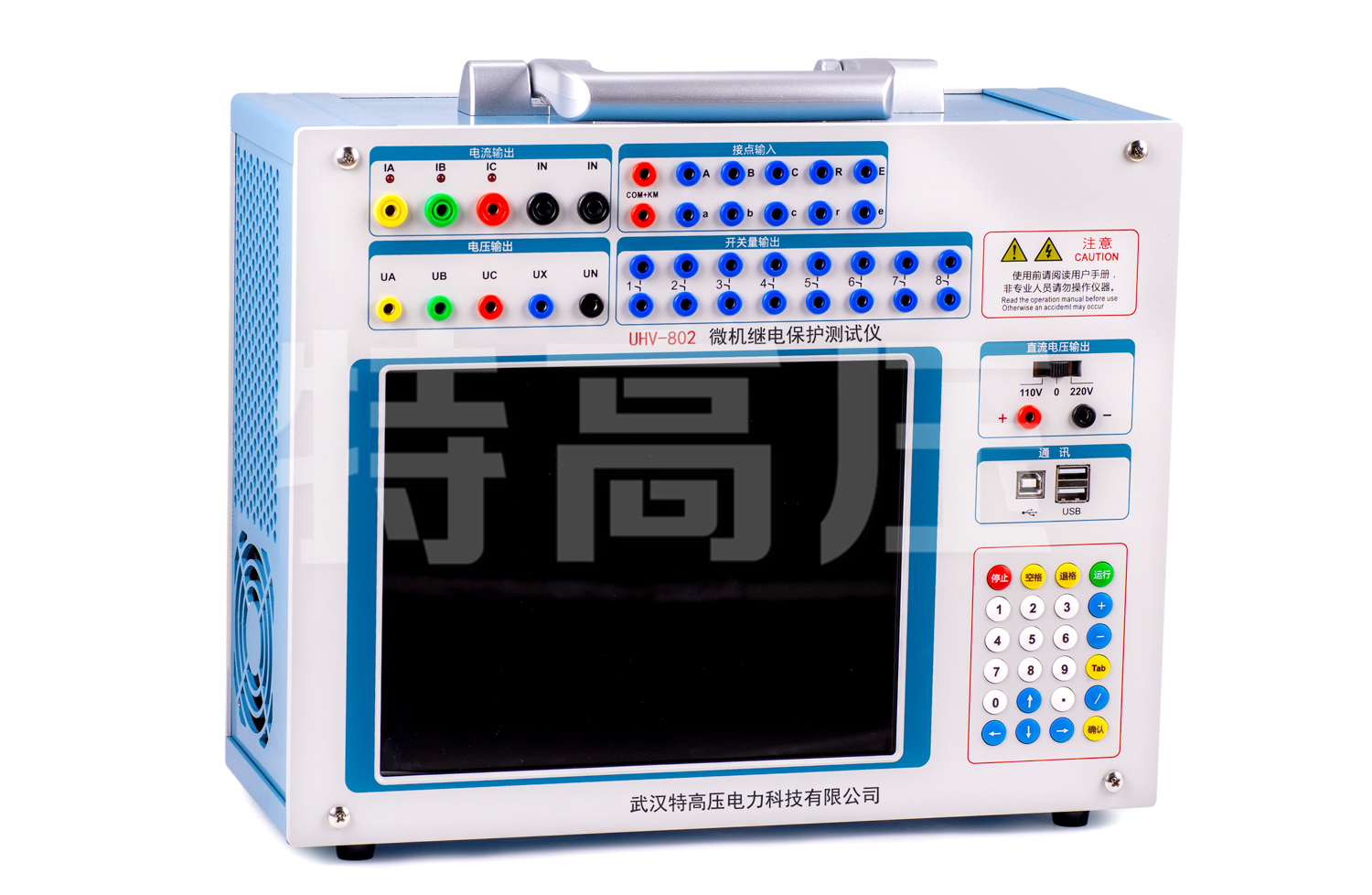

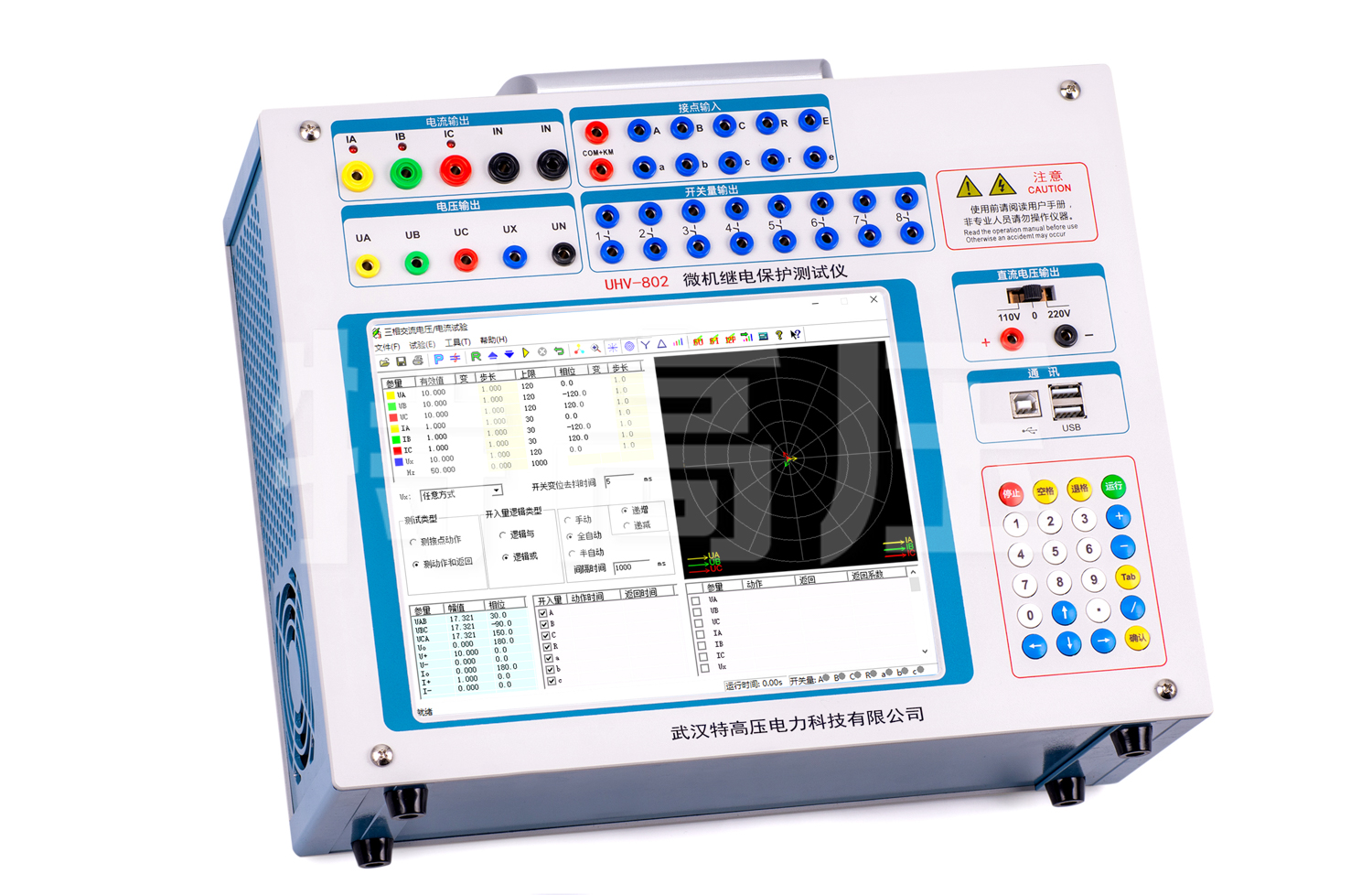

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
