電壓、電流、功率因數、有功率、無功功率，效率、頻率、輸出轉矩、輸出轉速、輸出功率、溫升等的測量和計算
參考標準：GB/T755-2019，GB/T14711-2013，GB/25442-2010
- 滿足額定電壓380-10000V、額定功率
- 1-15000kW三相異步電動機的出廠及檢修試驗
- 大屏幕背光液晶顯示
- 符合GB/T755-2019，GB/T14711-2013，GB/25442-2010國家標準
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
電機綜合測試臺符合GB/T755-2019，GB/T14711-2013，GB/25442-2010等相關國家標準。
本測試臺根據技術要求，并結合甲方實際測試電機種類、容量、試驗項目，為甲方非標設計，符合規范使用需求。
測試臺以安全性、可靠性、經濟性、實用性、易操作性、易擴展性為設計原則，同時采用先進技術完成比較繁瑣的試驗功能。
測試臺可以完成高、低壓三相異步電動機、直流電機的測試功能等。
產品別稱：電機綜合測試臺、電機試驗臺、直流電機綜合試驗臺、電機綜合試驗系統、交流電機綜合試驗臺
產品參數
設備供電
| 供電電壓 | 460V | 頻率 | 60Hz |
| 相數 | 3相 | 額定容量 | 不低于500KVA |
試驗?zāi)芰?/b>
| 序號 | 電機類型 | 額定電壓 | 測試頻率 | 空載試驗 | 備注 |
| 1 | 低壓三相異步電動機 | 230V～660V | 正弦波50Hz、60Hz | 3kW～1250kW | 大功率電機采用低壓測試，電機轉動滿速運行 |
| 2 | 高壓三相異步電動機 | 3KV～13.2KV | 正弦波50Hz、60Hz | 50kW～8000kW | |
| 3 | 直流電機 | DC800V以下 | DC | 100kW～800kW |
試驗臺的主要測試參數及精度
| 交流電壓 | |||
| 低壓測量 | 10～700Vac | 精度 | ±0.2%FS |
| 交流電流 | |||
| 低壓測量 | 1～1200A | 精度 | ±0.2%FS |
| 高壓測量 | 1～500A | 精度 | ±0.2%FS |
| 直流測量 | 1～500A | 精度 | ±0.2%FS |
| 直流電阻 | 0.005～2000Ω | 精度 | ±0.2%FS |
| 溫度 | -20～200℃ | 精度 | ±1℃ |
| 頻率 | 45～65Hz | 精度 | ±0.1Hz |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電動機綜合試驗臺以可靠性、安全性、經濟性、實用性、可操作性、可維護性為設計原則，同時兼顧到先進性。
- 2、該檢測設備測控系統采用工業控制計算機+PLC 控制+數字顯示測量儀器。
- 3、該試驗系統所有臺架、電控柜、箱表面噴塑處理，所有標識清晰不易脫落。
- 4、該檢測設備內所有設備及安裝材料均為全新件，設備的零件和儀表及全部圖紙資料的度量單位全部采用國際單位(SI)標準。
產品圖集
產品附件圖

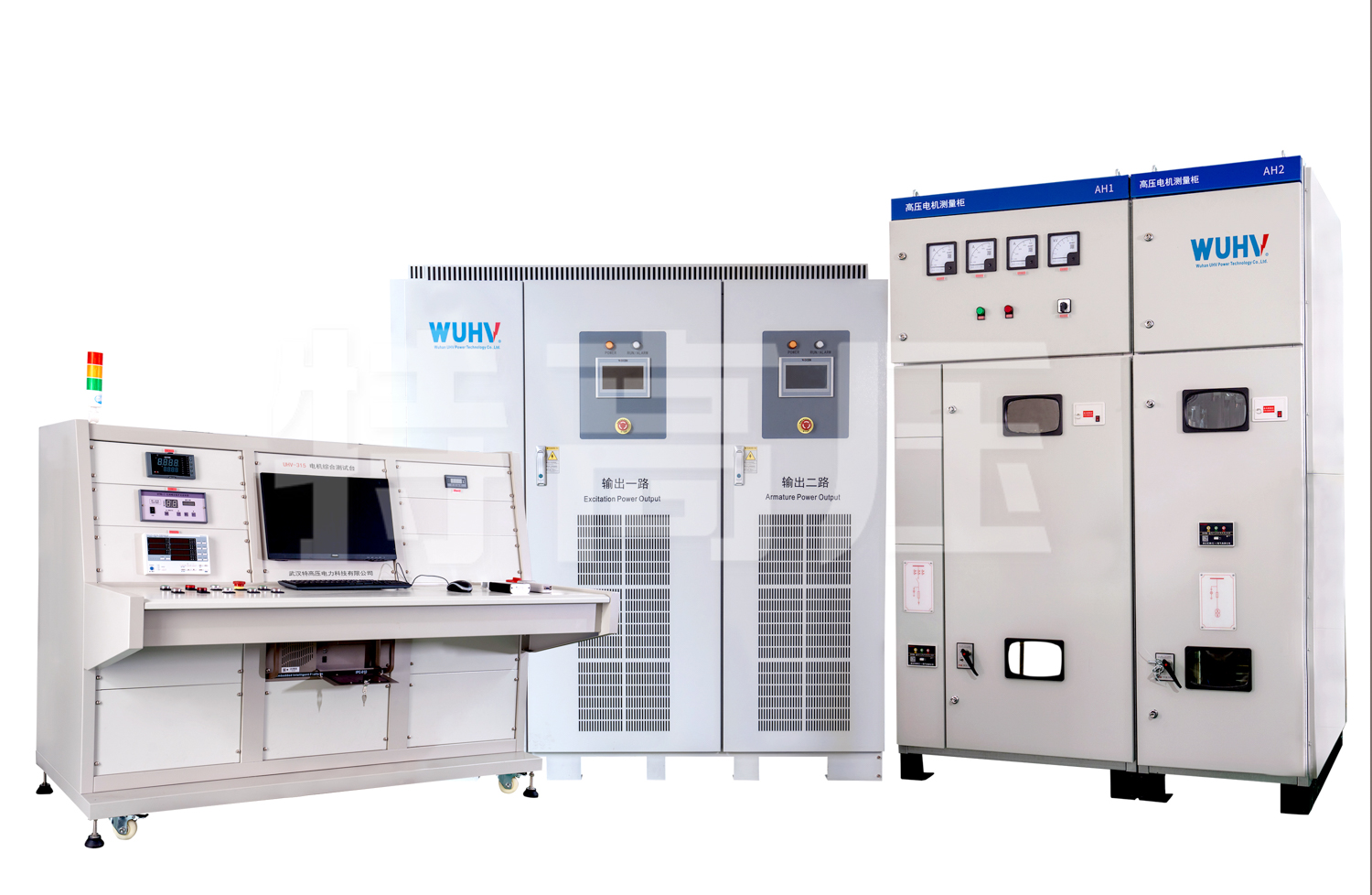

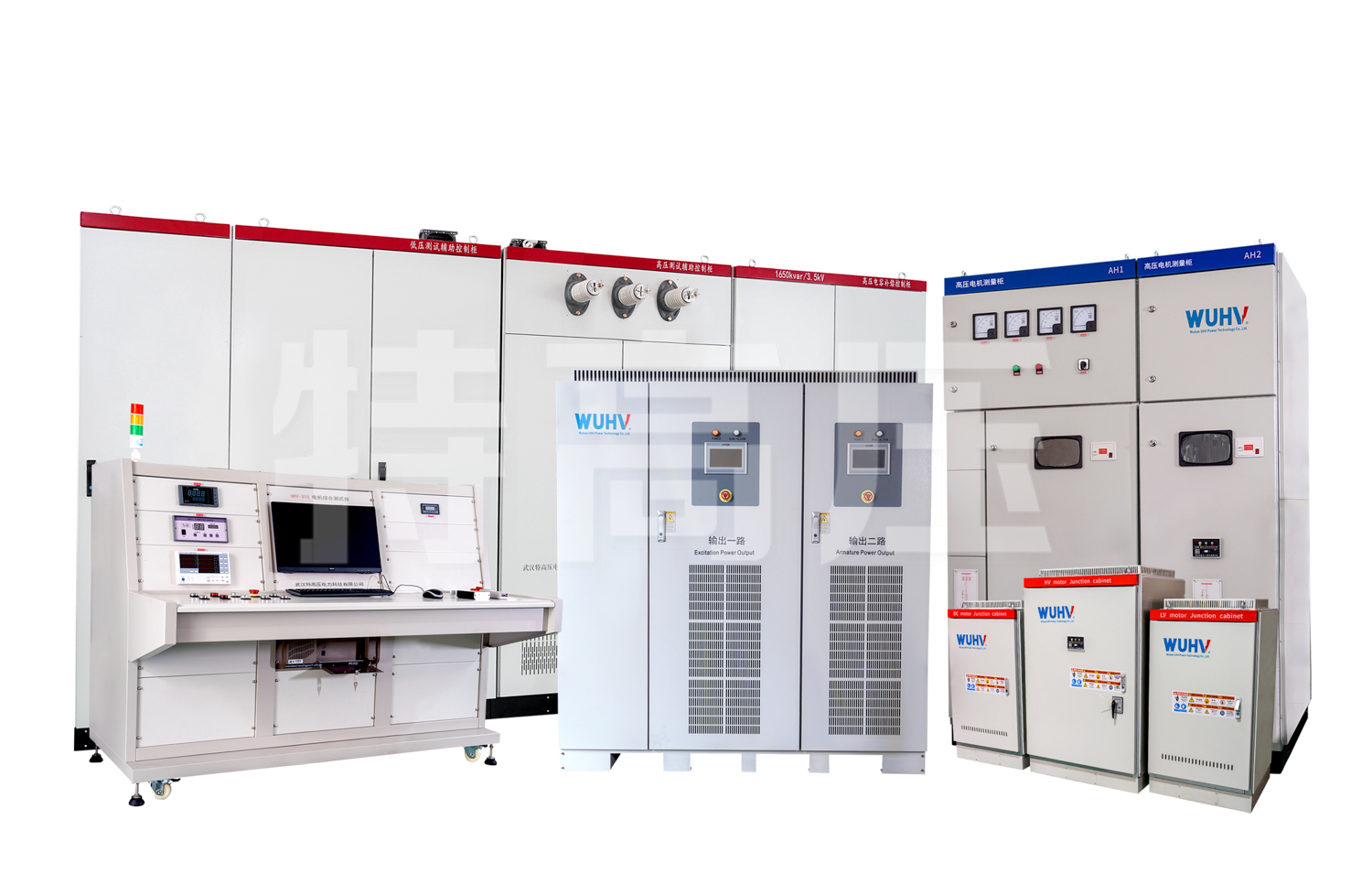

整體圖

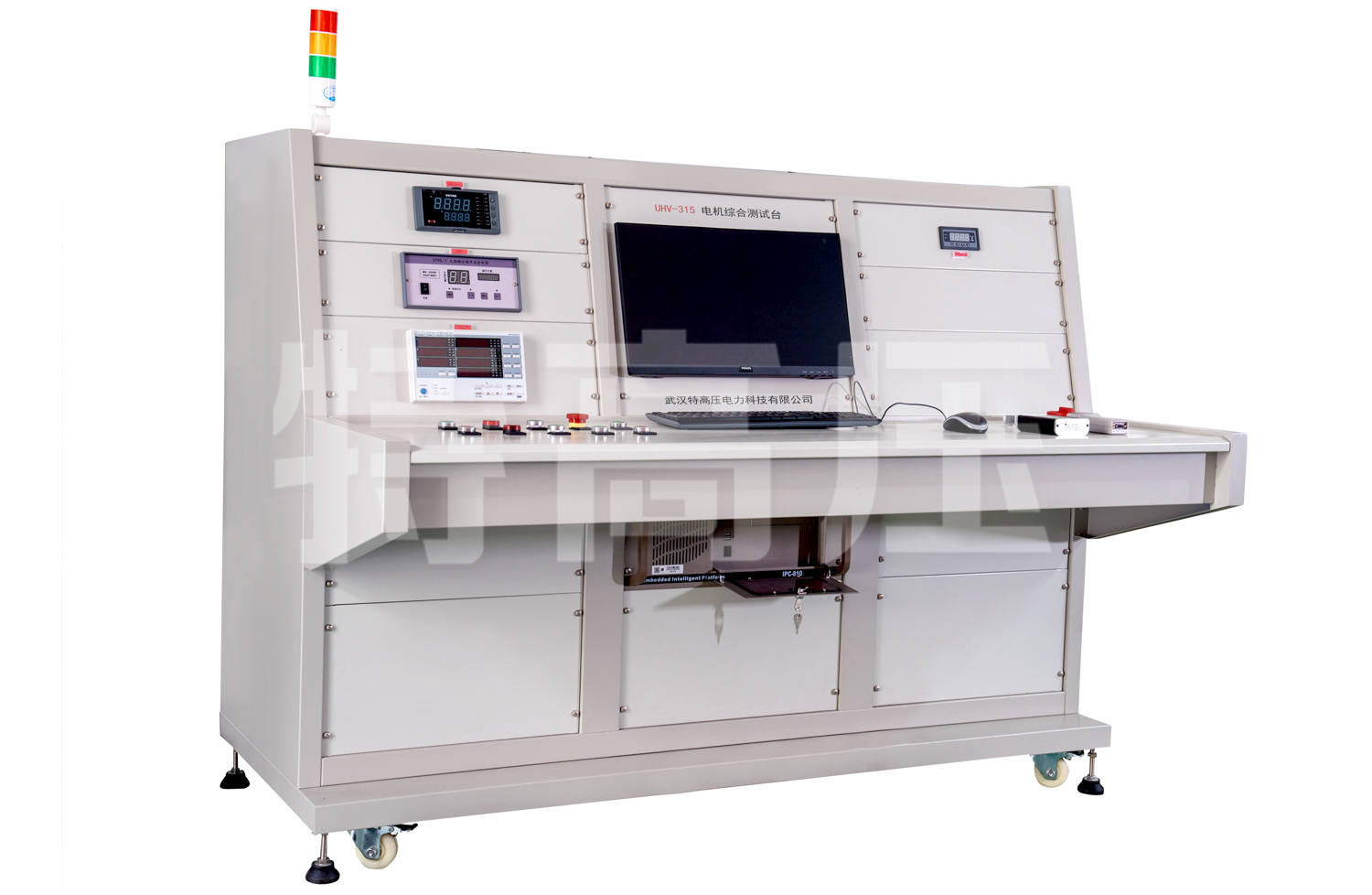

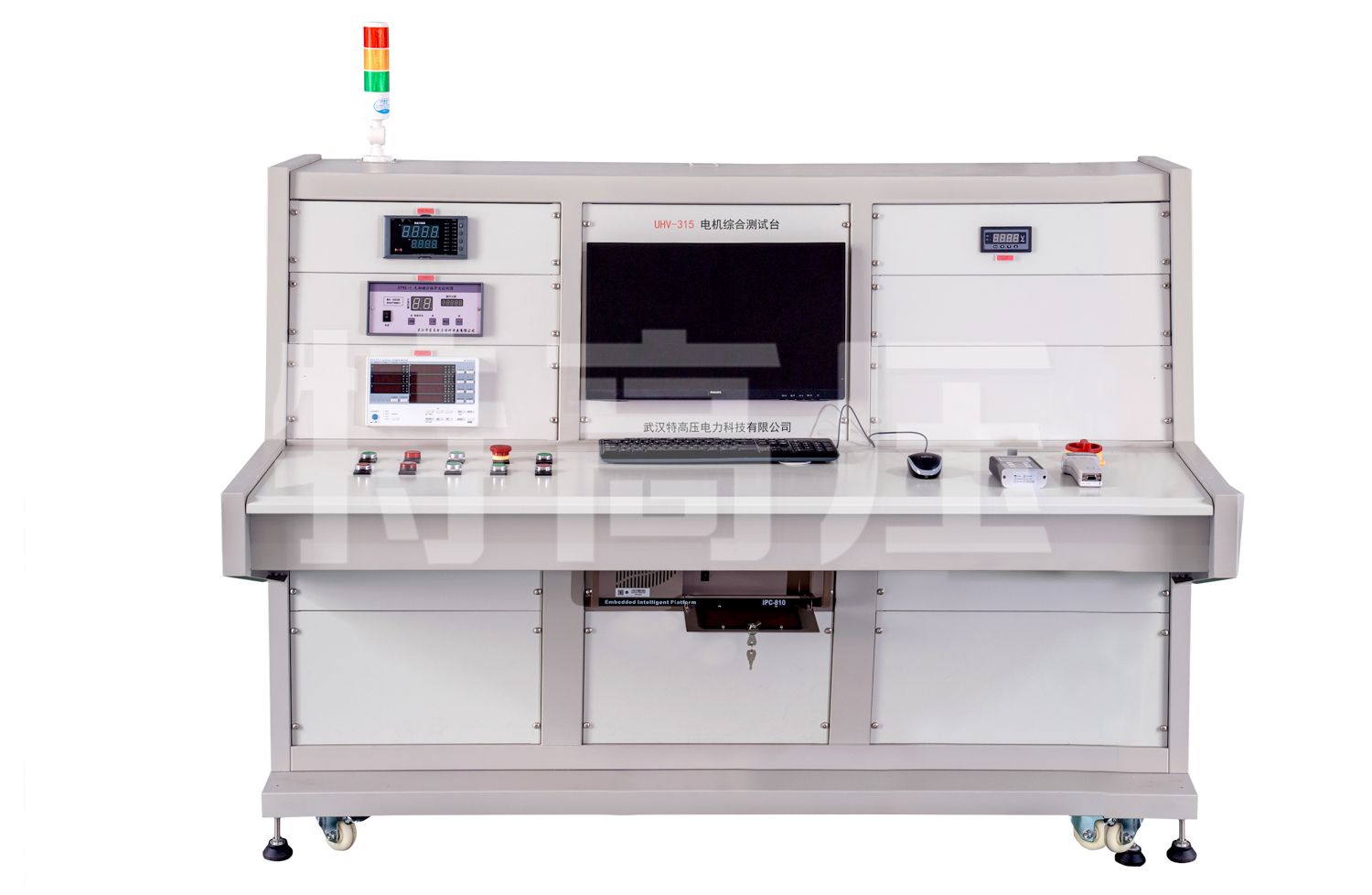

電機綜合測試臺
中頻發電機組

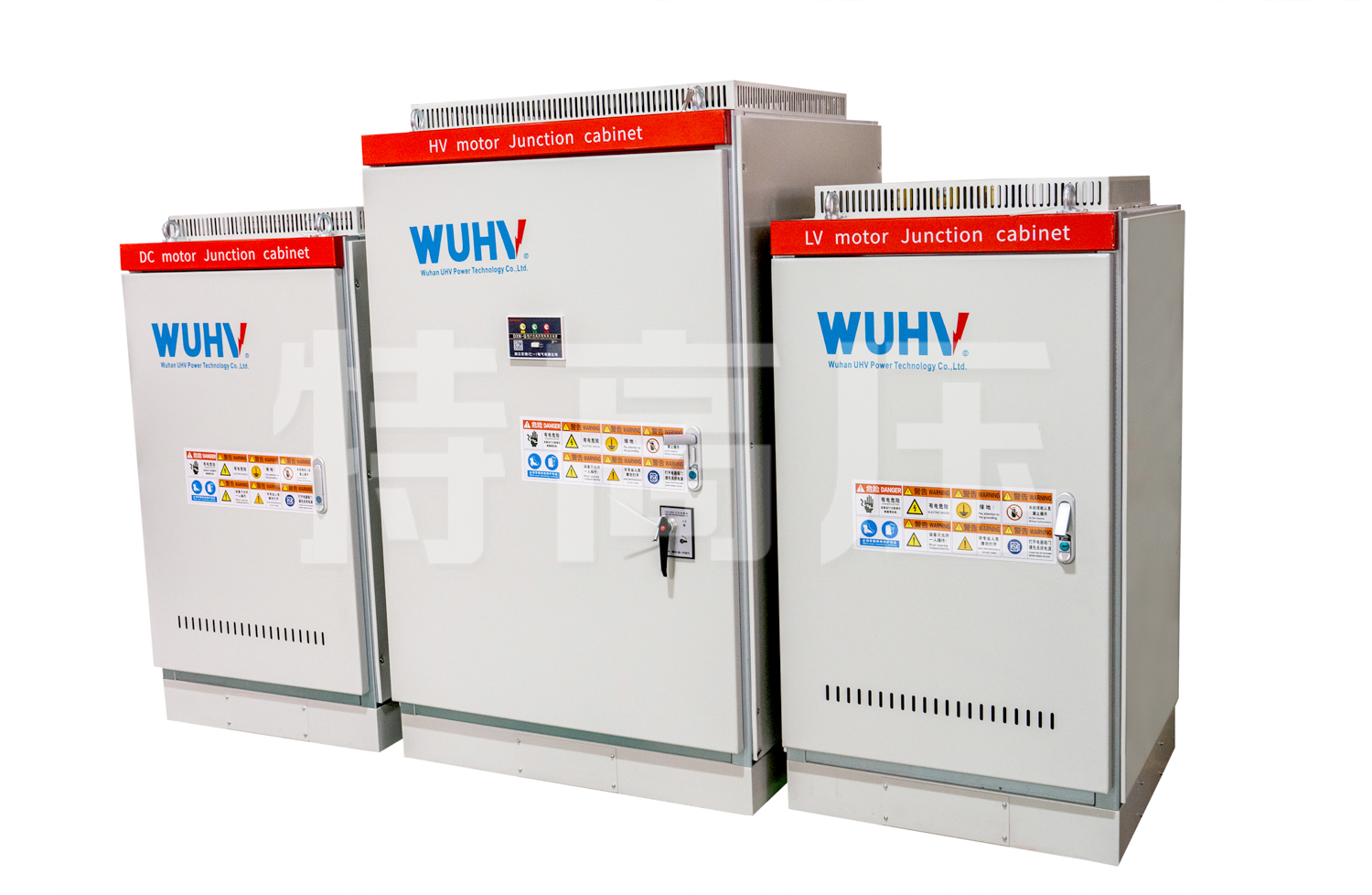

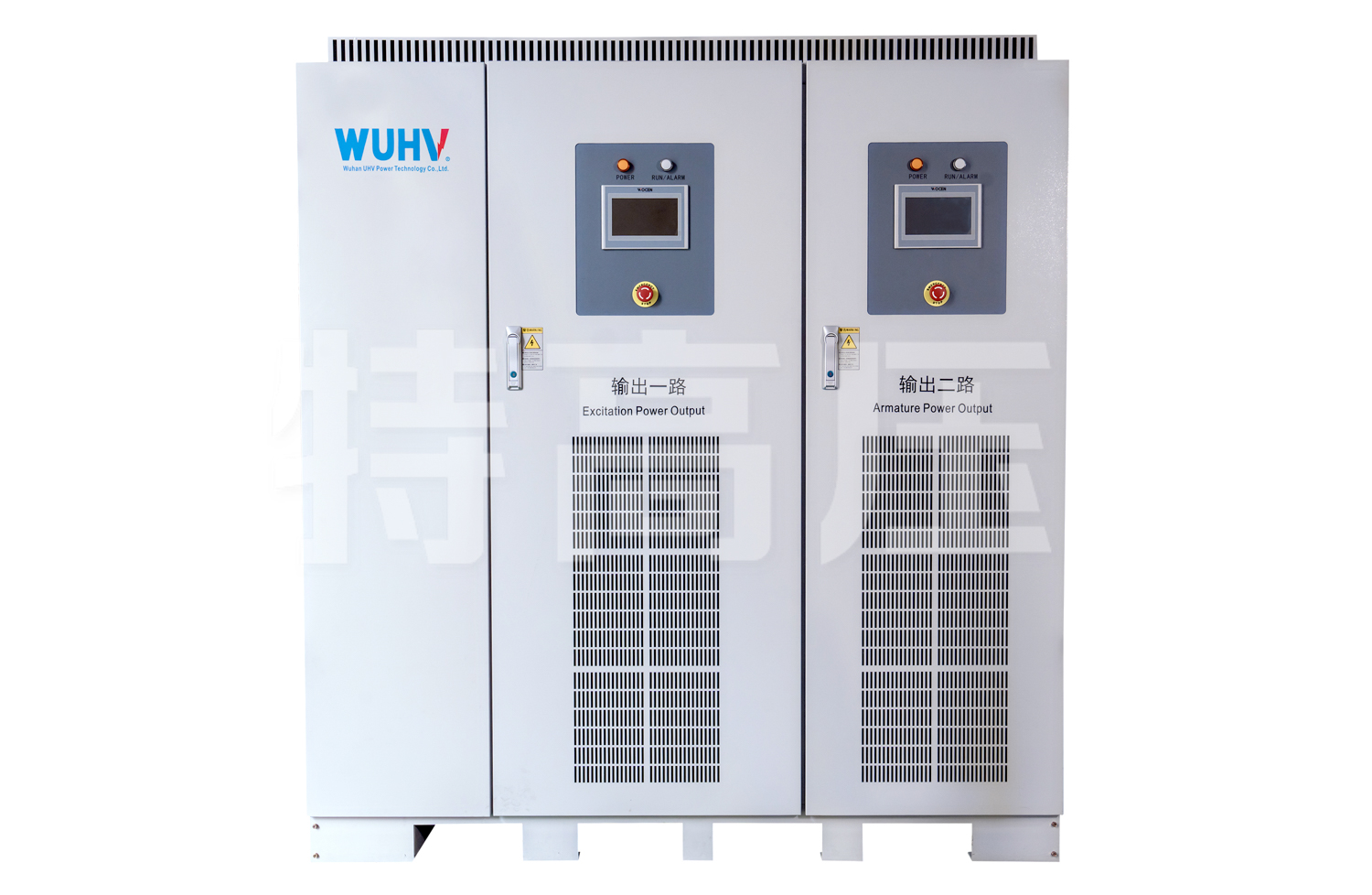

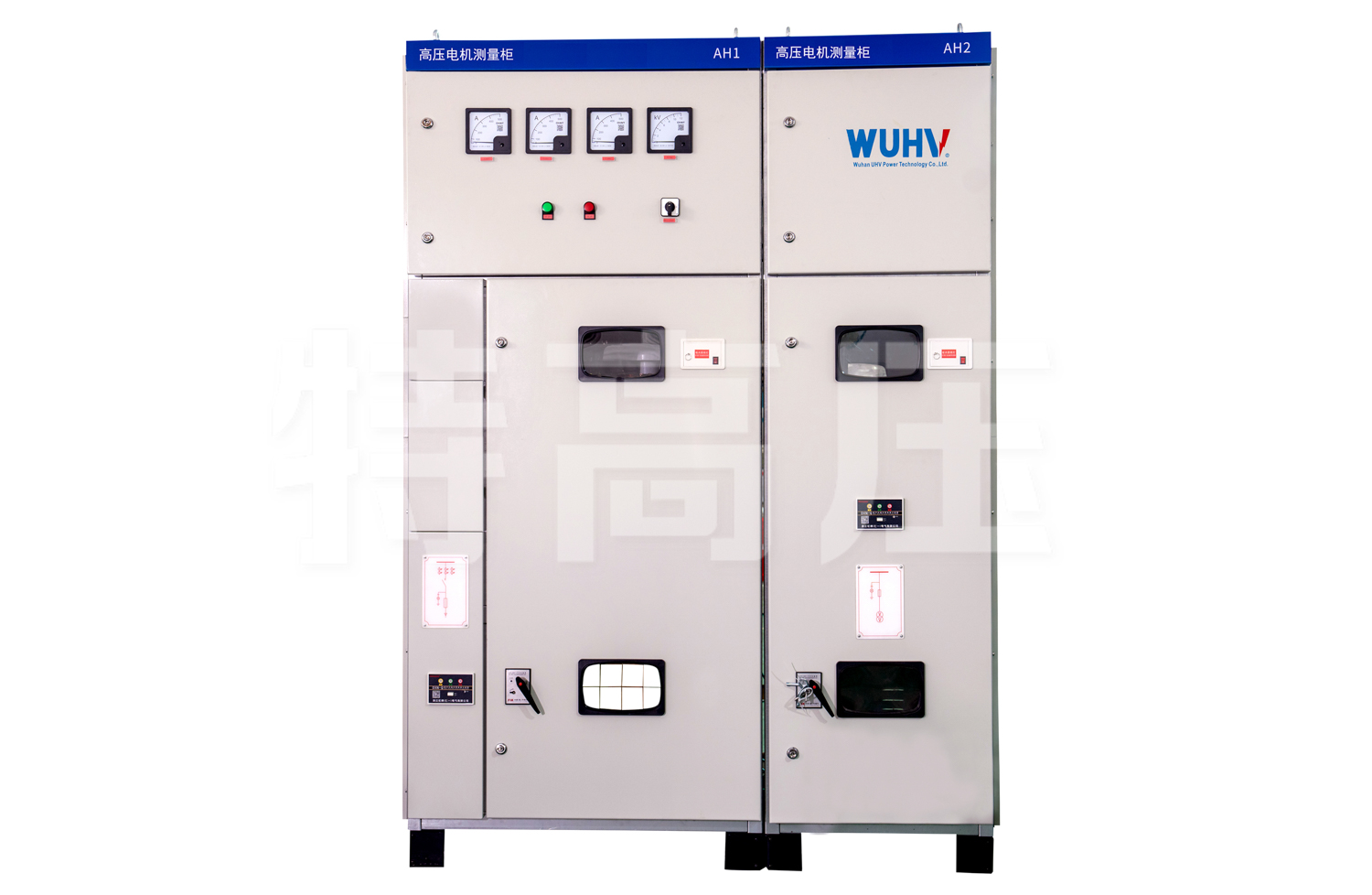

電源柜、功率補償柜、控制柜
高壓保護電阻
轉數表
振動儀
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
