電力行業用于互感器的專業測試儀器
參考標準：GB/T 22071.1-2018，GB/T 22071.2-2017
- 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性
- 基于先進的低頻法測試原理，能應對拐點高達60KV的CT測試
- 裝置可存儲2000組測試數據，掉電不丟失
注：關于產品購買、技術維護等服務，歡迎致電!
UHV-301便攜式互感器綜合特性測試儀 是在本公司開發的、廣受贊譽并大量應用的FA系列互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
產品別稱：便攜式互感器綜合特性測試儀、互感器綜合特性測試儀
產品參數
主要參數
| 測試用途 | 保護類CT、計量類CT、保護類PT |
| 輸出 | 0~180Vrms，12Arms，12A（峰值） |
| CT變比測量 | 范圍：1～40000 |
| 精度：±0.2% | |
| PT變比測量 | 范圍：1～40000 |
| 精度：±0.2% | |
| 相位測量 | 精度：±3min |
| 分辨率：0.3min | |
| 二次繞組電阻測量 | 范圍：0~300Ω |
| 精度：0.5%（0.2%*讀數+0.3%*量程）±2mΩ | |
| 交流負載測量 | 范圍：1~500VA |
| 精度：≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA | |
| 輸入電源電壓 | AC220V±10%，50Hz |
| 工作環境 | 溫度：-10οC~50οC， 濕度：≤90% |
| 尺寸、重量 | 尺寸：340mm×296mm×174mm，重量<9kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
- 2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
- 3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
- 4、基于先進的低頻法測試原理，能應對拐點高達60KV的CT測試。
- 5、界面友好美觀，全中文圖形界面。
- 6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
- 7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
- 8、易于攜帶，裝置重量<8.2Kg。
產品視頻

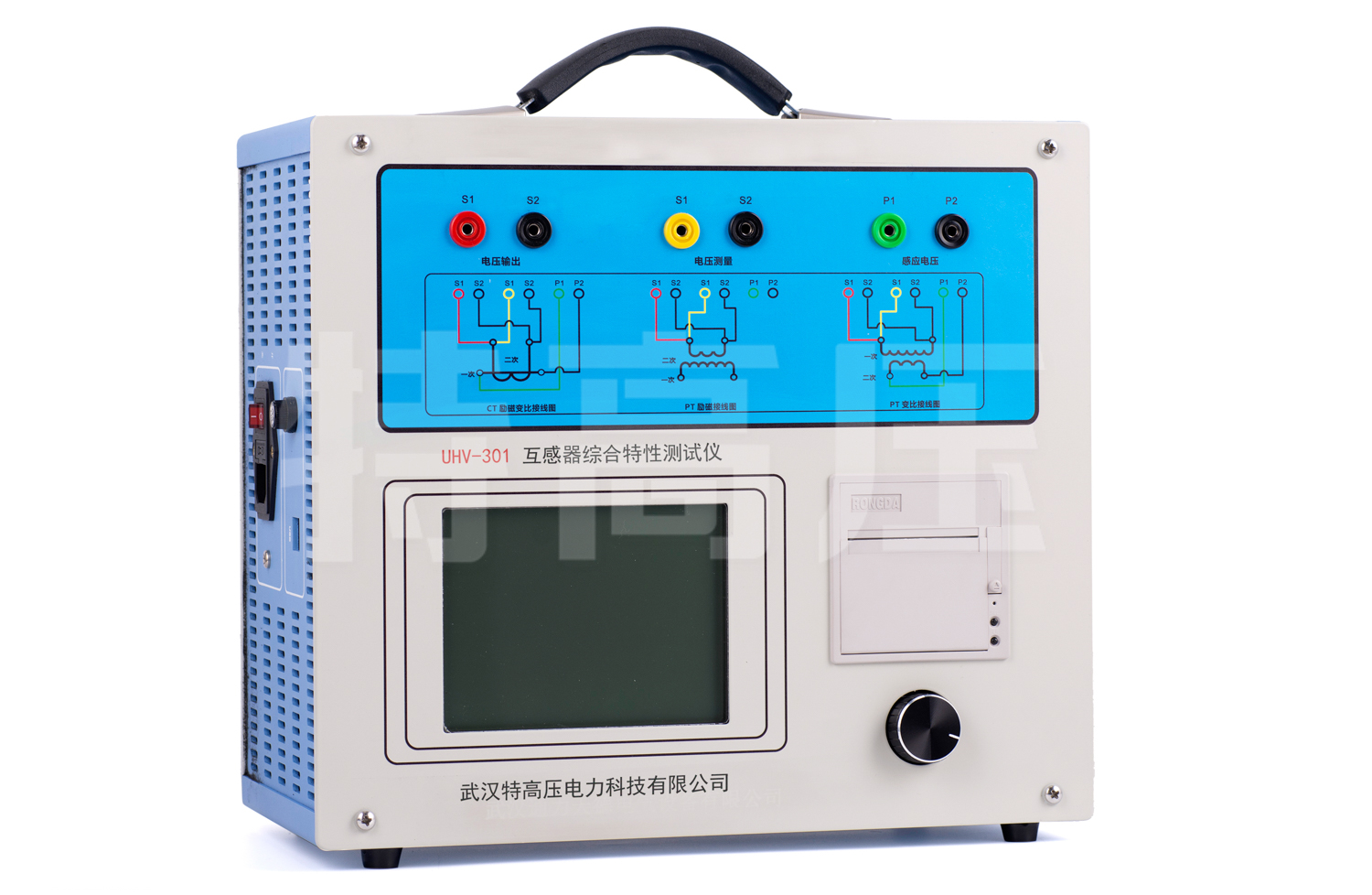

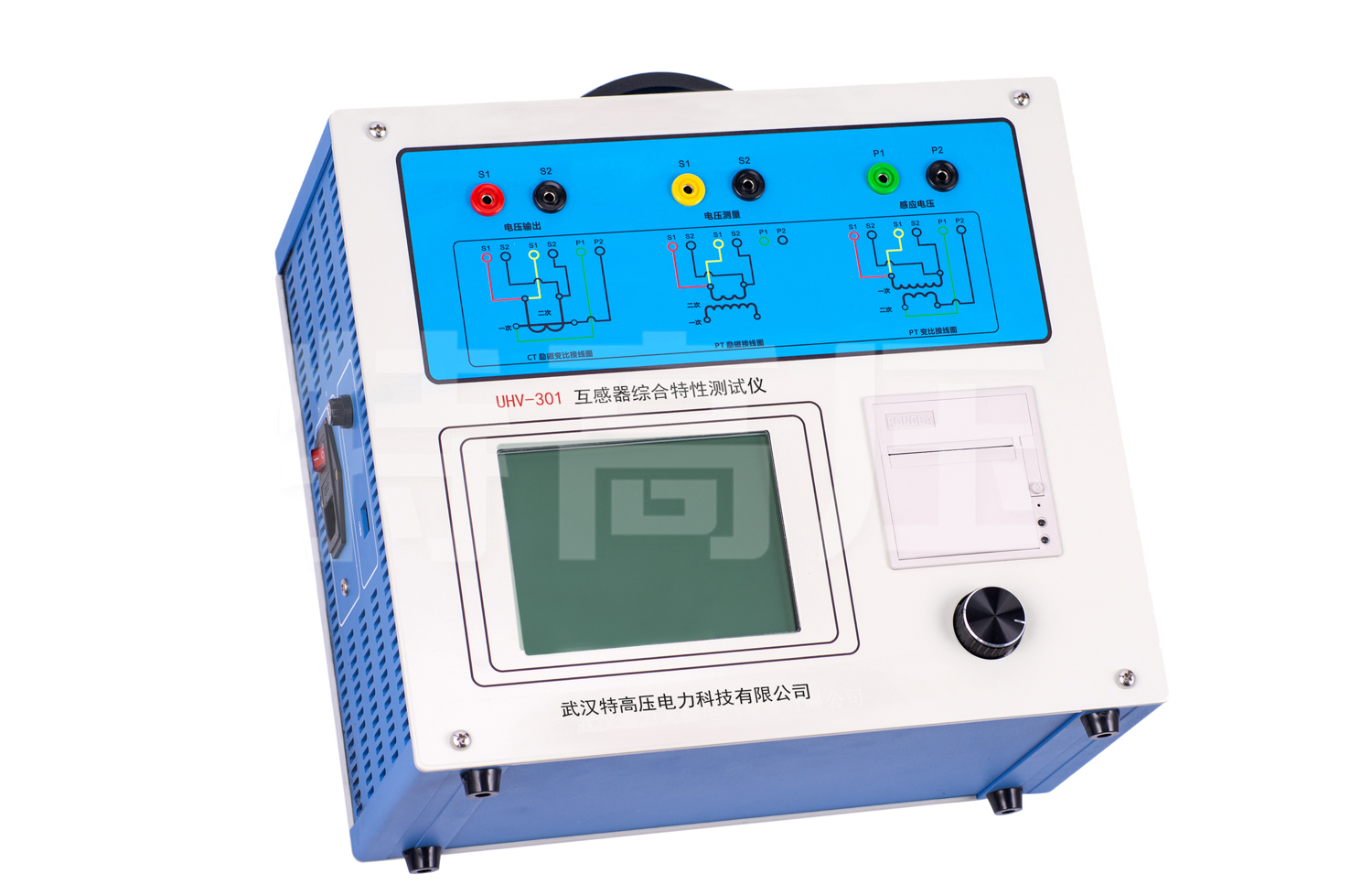

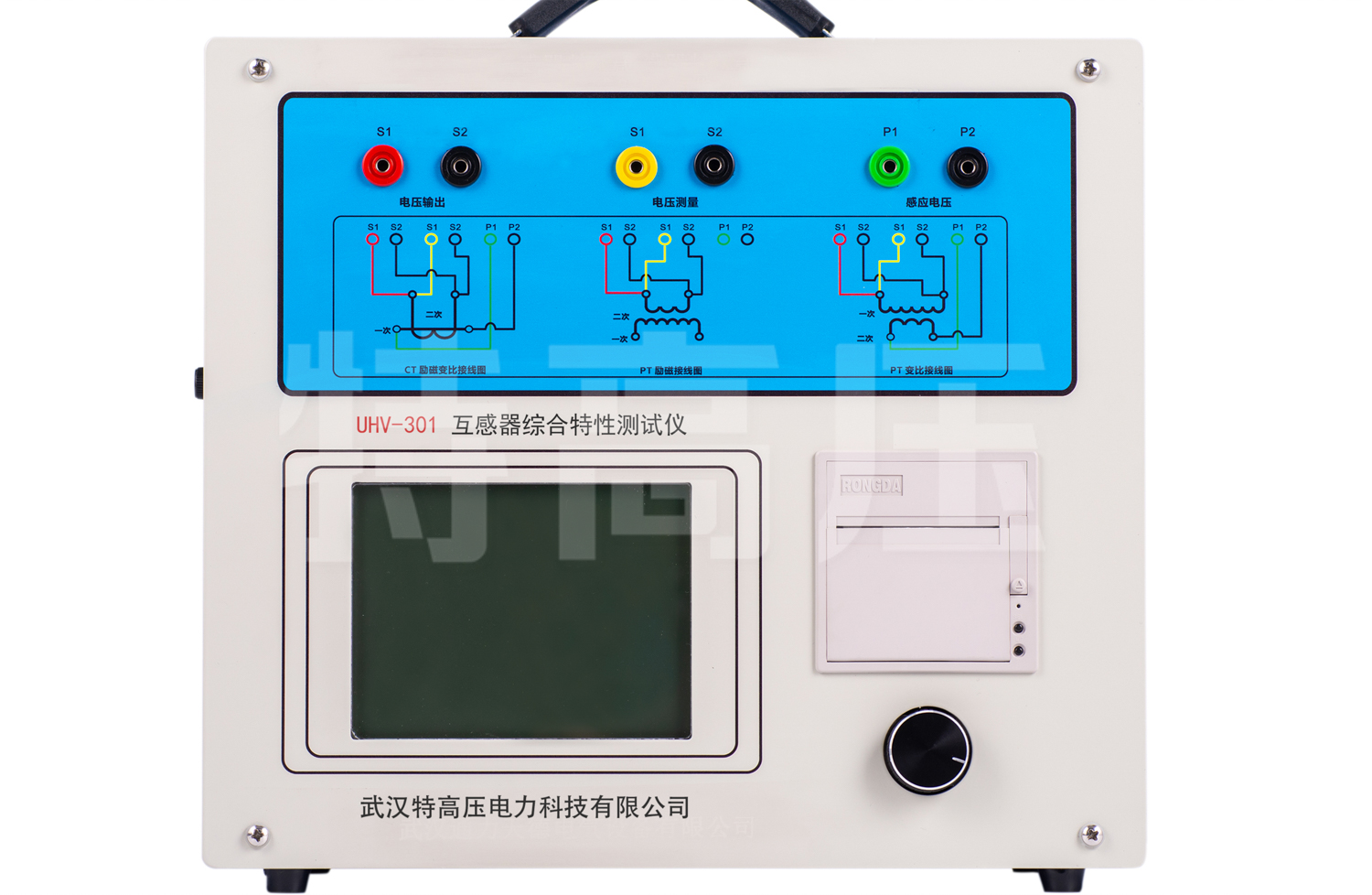

產品圖集
產品附件圖

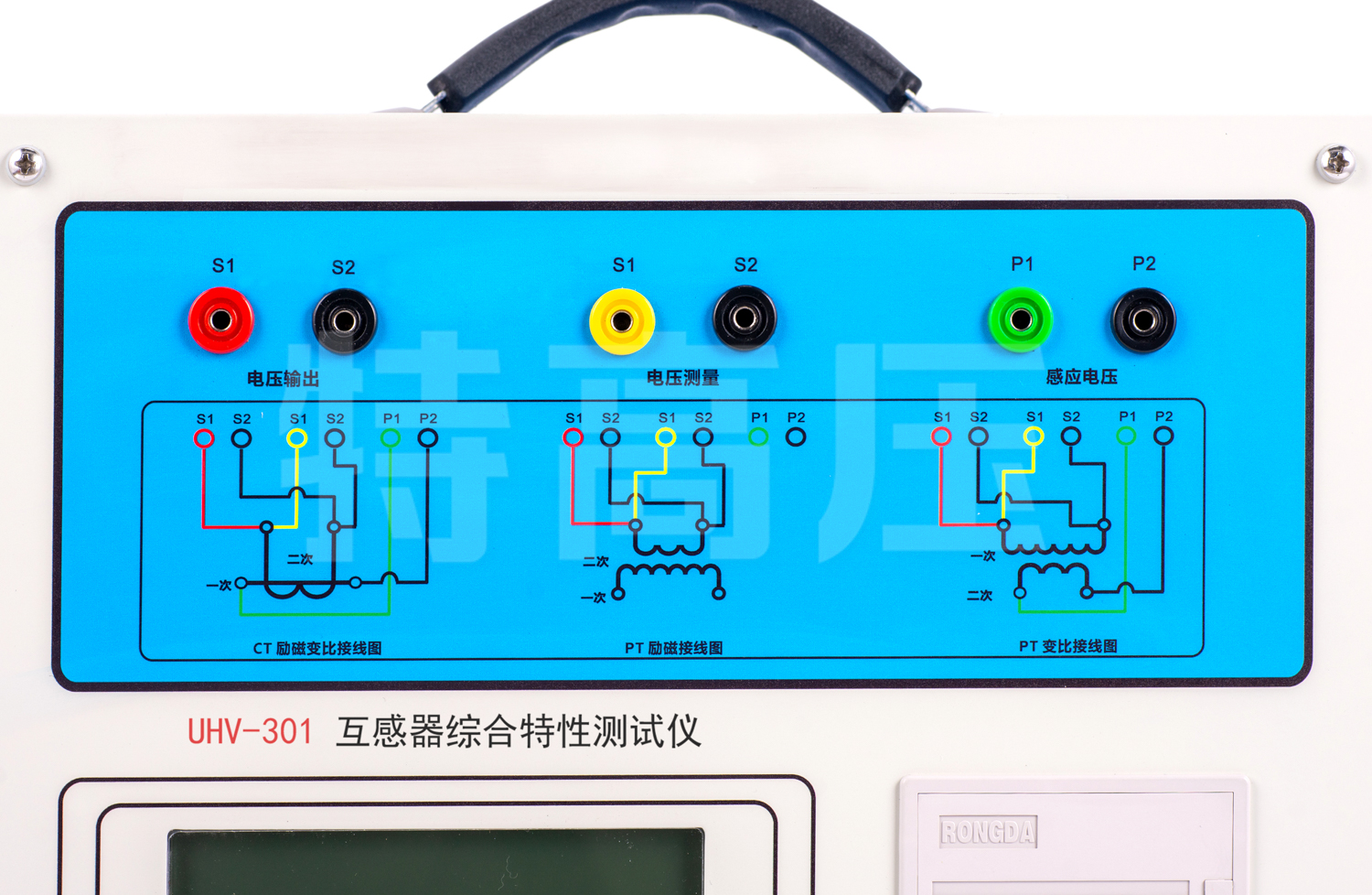

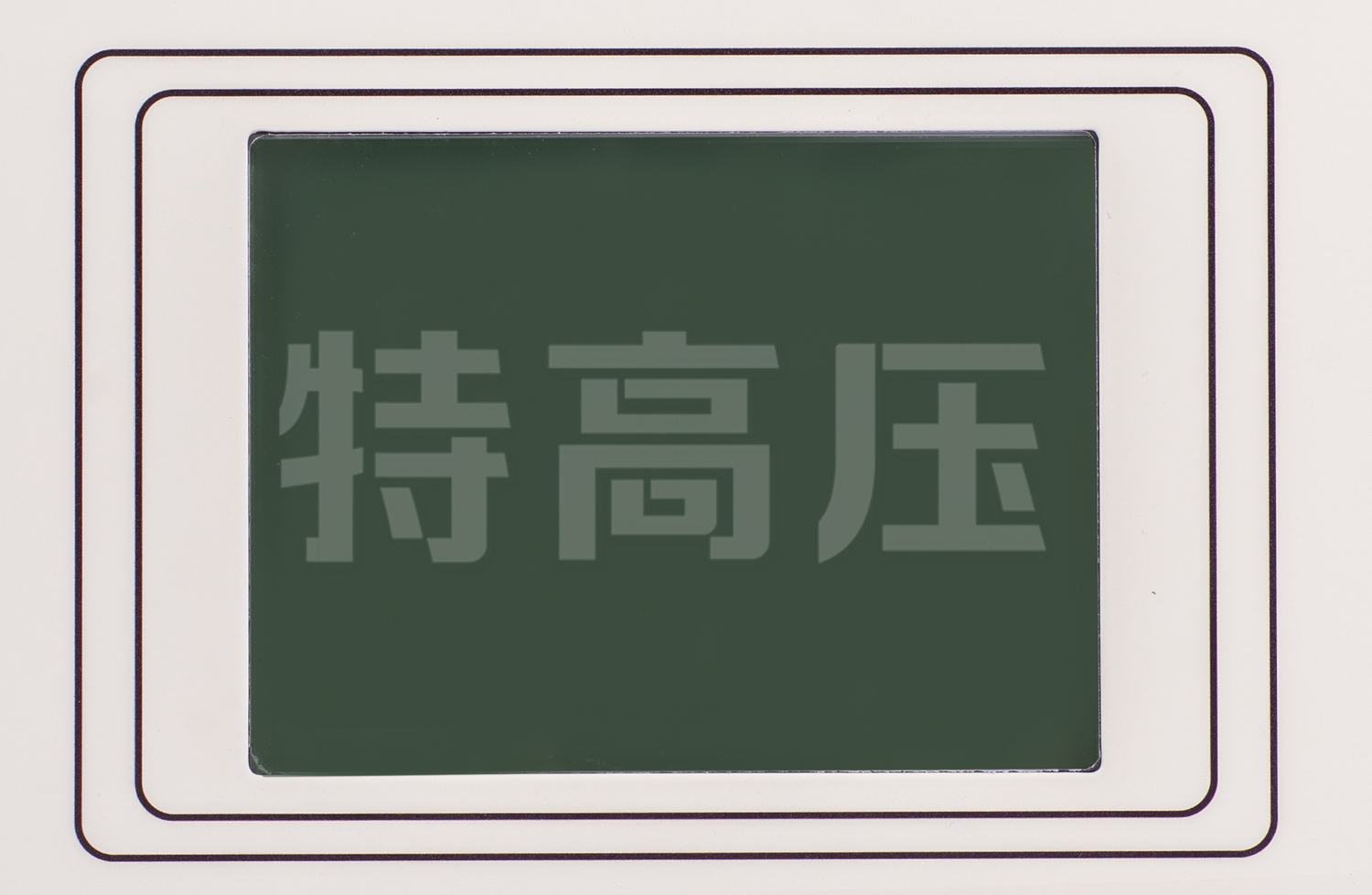

產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
