對絕緣鞋、絕緣手套等安全工器具進行智能化絕緣耐壓試驗
參考標準：DLT 976-2017，DLT 1476-2015，GBT 17622-2008，CB21148 2020
- 注水裝置采用先進的PLC控制，可以實現一鍵注水
- 采集盒鋰電池供電，鋰電池電量采用電量百分比顯示
- 注水裝置的人機對話界面，注水狀態全程具有狀態提示
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

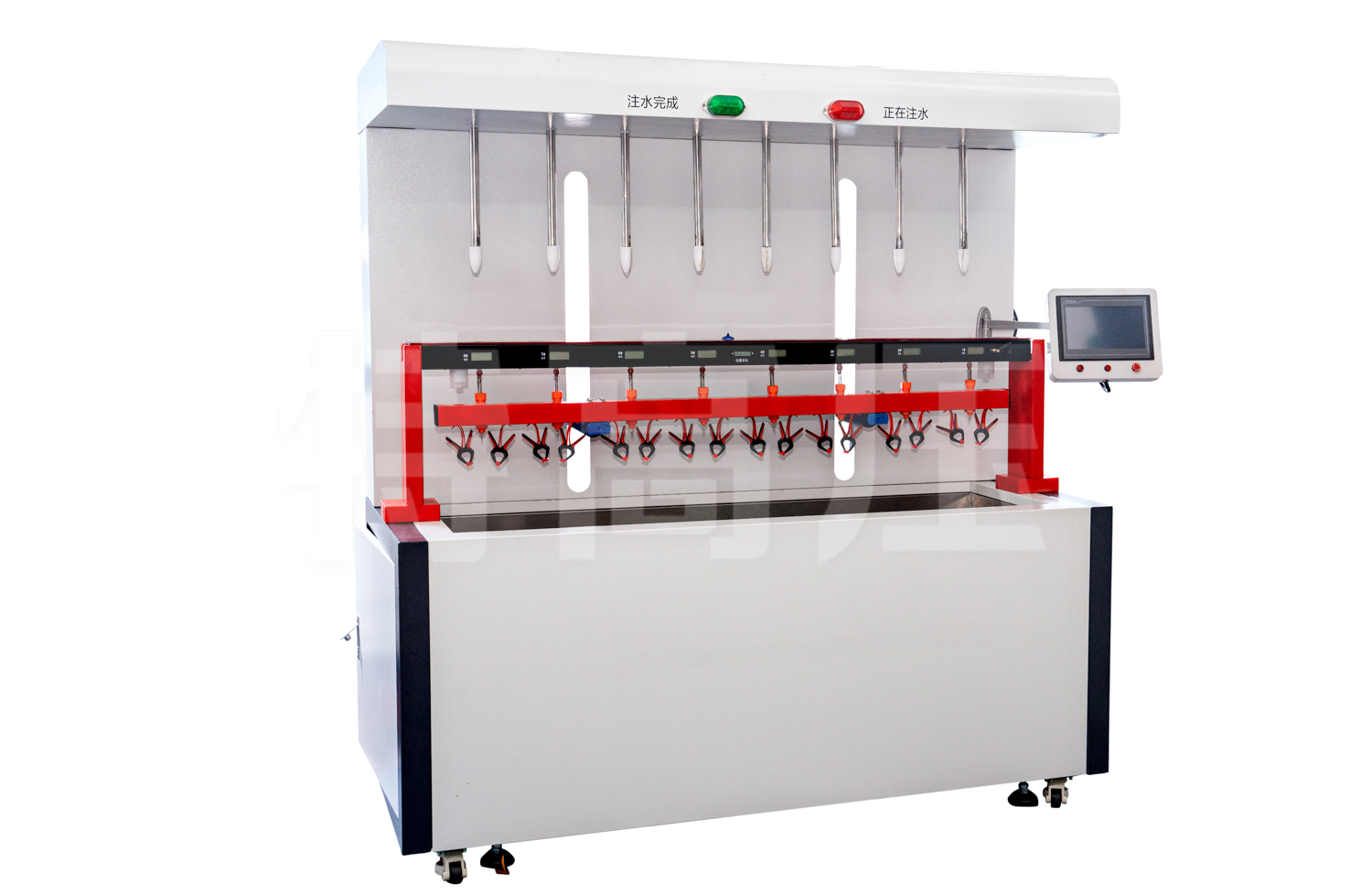

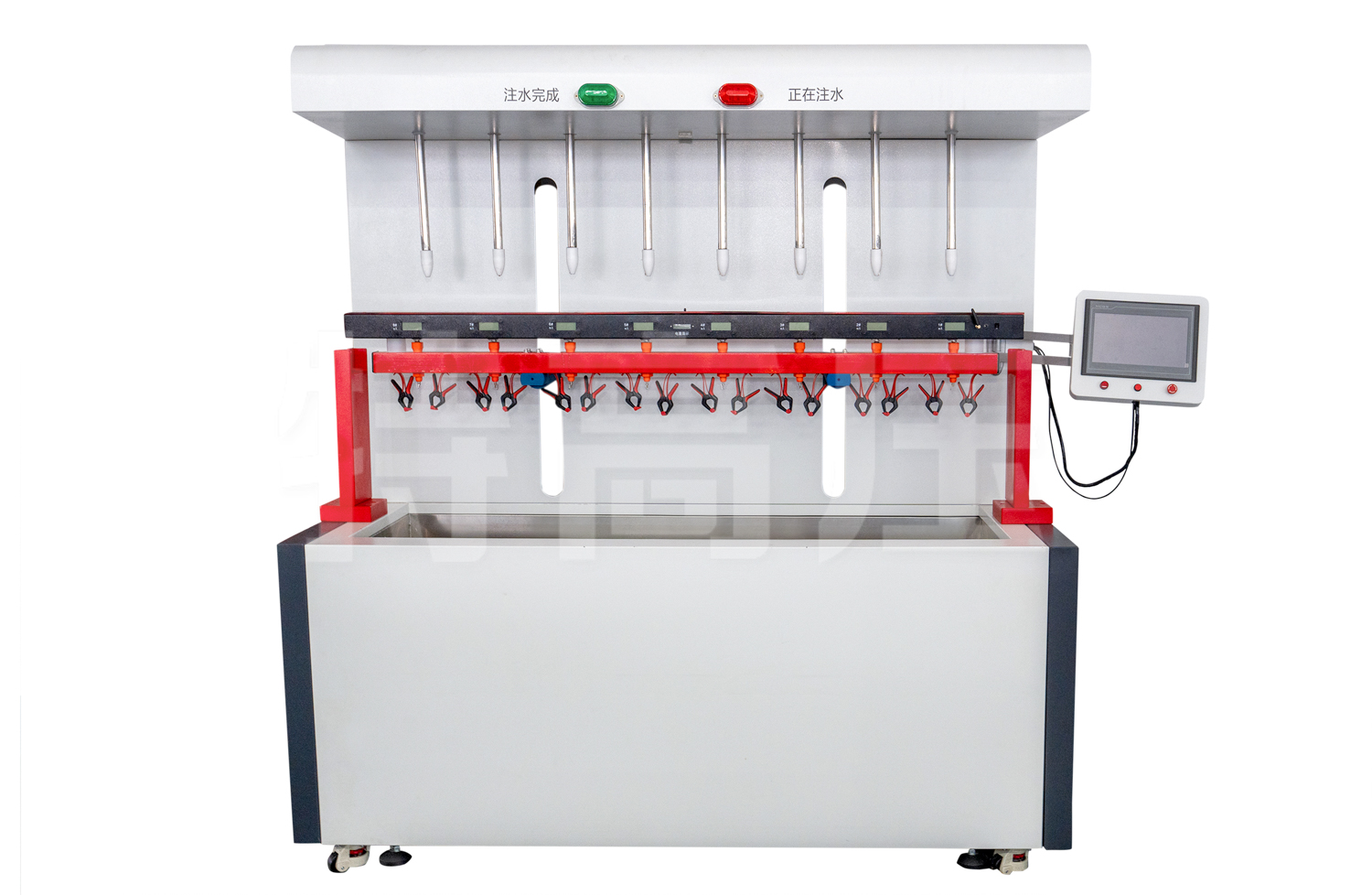

全自動注水絕緣靴（手套）耐壓裝置是根據《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《DLT 1476-2015電力安全工器具預防性試驗規程》、《GBT 17622-2008帶電作業用絕緣手套》、《CB21148 2020足部防護 安全鞋》等相關規程中關于工頻耐壓的要求基礎上研發而成。在我公司原有自動脫扣絕緣手套絕緣靴耐壓裝置的基礎上，研制了全自動注水絕緣手套絕緣靴注水裝置，可以按規程的要求對絕緣手套自動注水后，具進行智能化絕緣耐壓試驗，絕緣手套和絕緣靴的耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業。
產品別稱：全自動注水絕緣靴(手套)耐壓試驗裝置、全自動注水絕緣靴手套耐壓試驗裝置、全自動注水絕緣靴(手套)耐壓裝置
產品參數
技術參數
| 裝置輸出電壓量程 | AC 0~50kV（0~250V） |
| 裝置額定輸出容量 | 5kVA |
| 裝置輸入電流 | 0~20A |
| 泄漏電流測量量程 | 0~30.0mA（0~50mA可定制） |
| 泄漏電流測量誤差 | 1%±3個字 |
| 泄漏電流分辨率 | 0.01 mA |
| 電壓測量誤差 | ≤1%示值±0.1%量程 |
| 電流測量誤差 | ≤1%示值±0.1%量程 |
| 數顯計時 | 0 ~ 999S |
| 控制臺外形尺寸 | 1300×940×860mm3 |
| 注水裝置外形尺寸 | 1900×950×1860mm3 |
| 控制臺重量 | 50kg |
| 注水裝置重量 | 200kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 服務熱線：400-016-1896
產品特征
- 1、耐壓試驗裝置可以同時進行8只絕緣手套或絕緣靴的工頻耐壓試驗，并測量每只試品的泄漏電流。

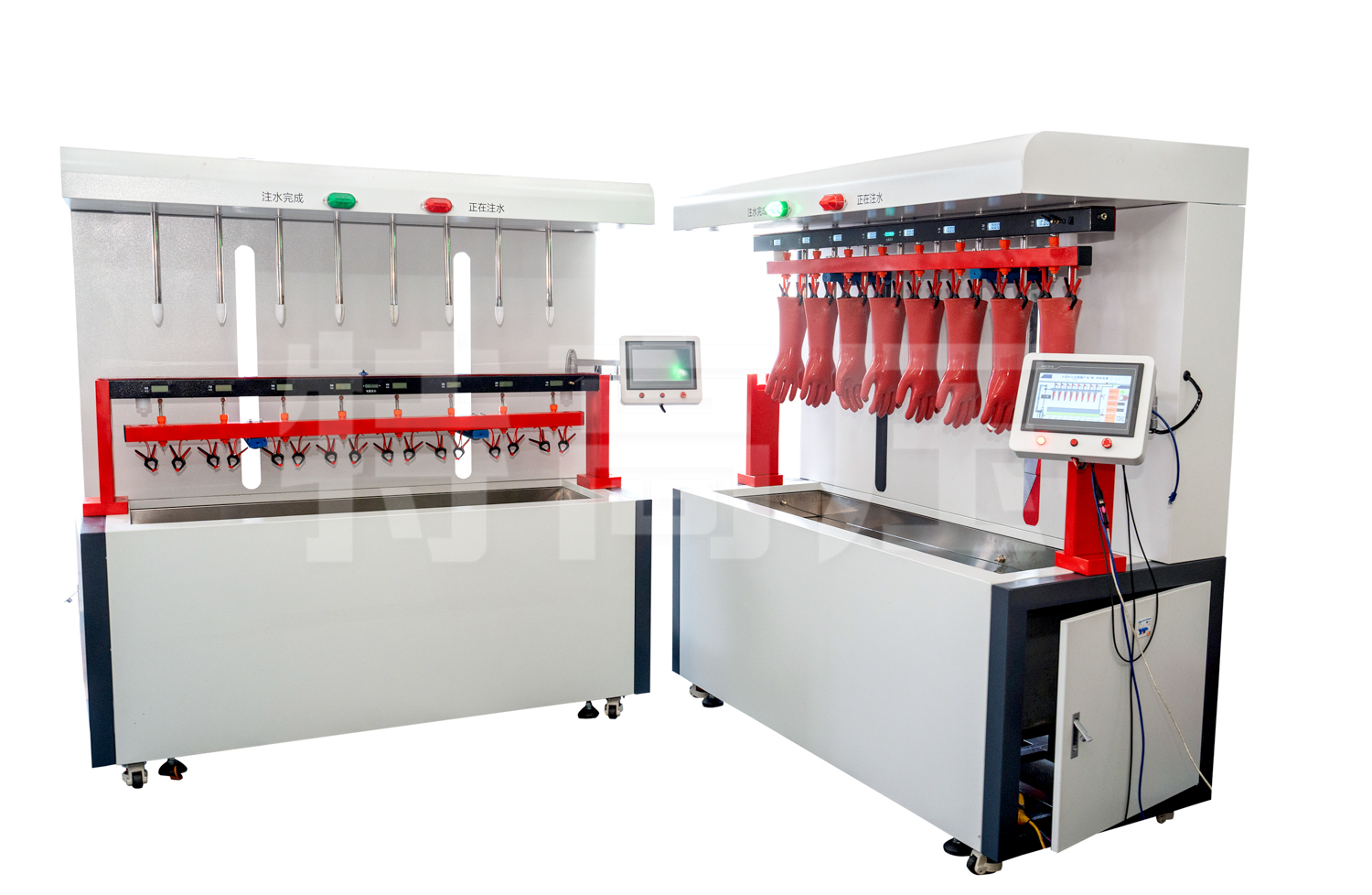

- 2、絕緣手套試驗時，注水采用全自動注水方式，試驗人員只需按要求安裝好手套，在注水裝置的設置界面中選擇絕緣手套的級別后，注水裝置依據《DL/T1476-2015電力安全工器具預防性試驗規程》、《GB/T17622-2008帶電作業絕緣手套》等自動設定手套袖口到水面的距離后注水，待水套注水完成后，注水裝置向水槽內注水，最終保證手套內外水面一致。
- 3、絕緣鞋試驗時，在絕緣鞋里面放置小鋼珠，采用干式試驗方法，擺脫了傳統的往鞋子里灌水做試驗，試驗完畢后不易曬干的做法。在水槽的底部放置海綿，將絕緣靴放置在海綿上，水槽內的注水采用自動注水方式，注水的水位是將海綿浸滿水位為止。
- 4、注水裝置采用先進的PLC控制，可以實現一鍵注水，試品位置檢測、手套內水位檢測、水槽的水位檢測、自動復位等多項功能，確定試驗的準確性、安全性、使試驗設備的使用、維護更便捷。
- 5、注水裝置的人機對話界面，注水狀態全程具有狀態提示。

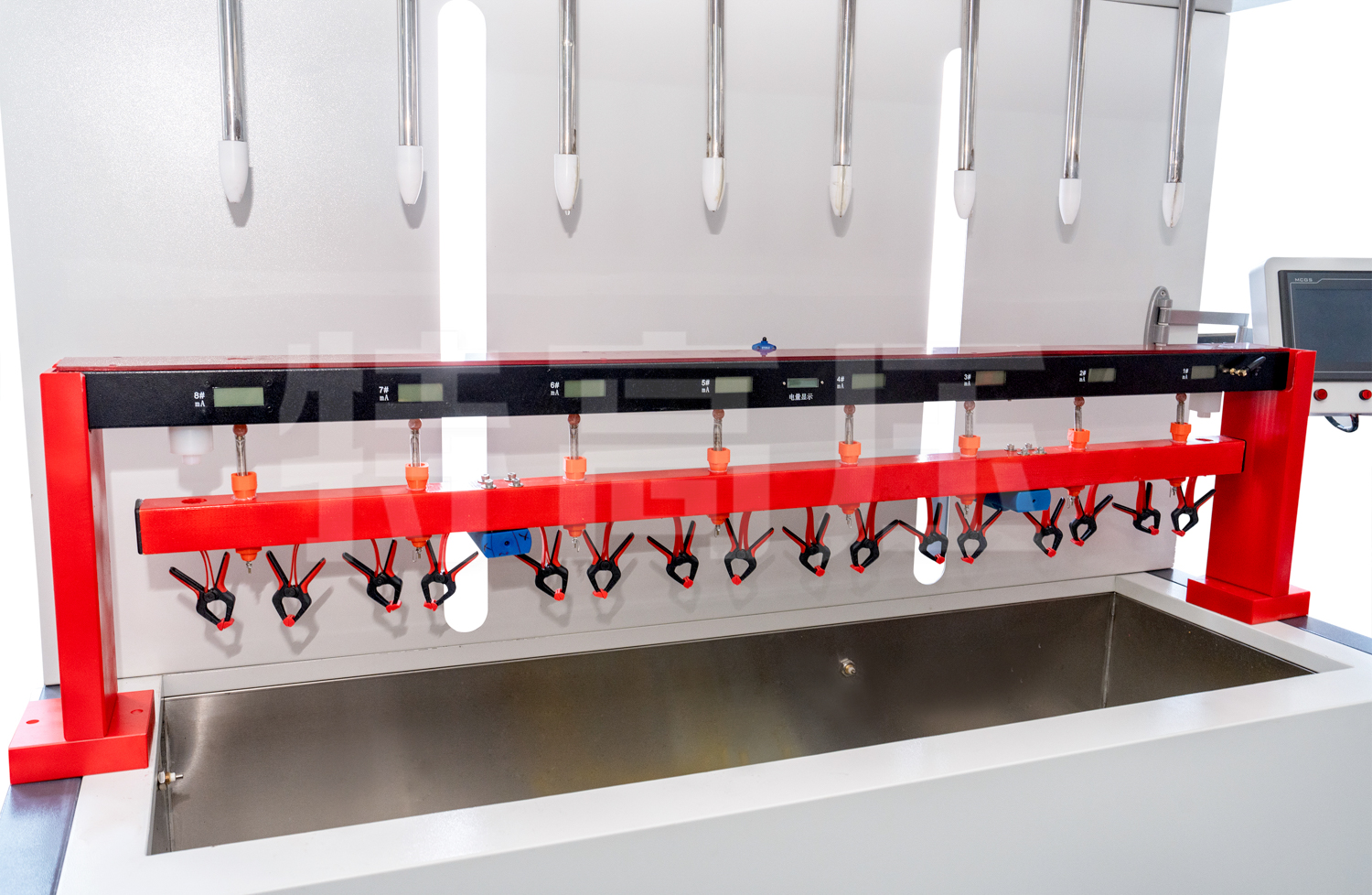

- 6、泄露電流采集盒8路泄露電流就地采樣、無線傳輸至控制主機，并采用高亮的LED顯示模塊顯示。采集盒鋰電池供電，鋰電池電量采用電量百分比顯示。分段脫扣機構全部采用電磁鐵和彈簧結構，任意一路擊穿時或超過設定泄漏電流值時，該路試品將極速脫離試驗，不影響其它試品進行試驗。
- 7、注水裝置和控制裝置均采用觸控屏大屏幕漢字顯示，顯示信息量大，一屏同時顯示試驗電壓、低壓輸出電流、8路高壓泄漏電流、計時時間等參數以及漢字提示內容。

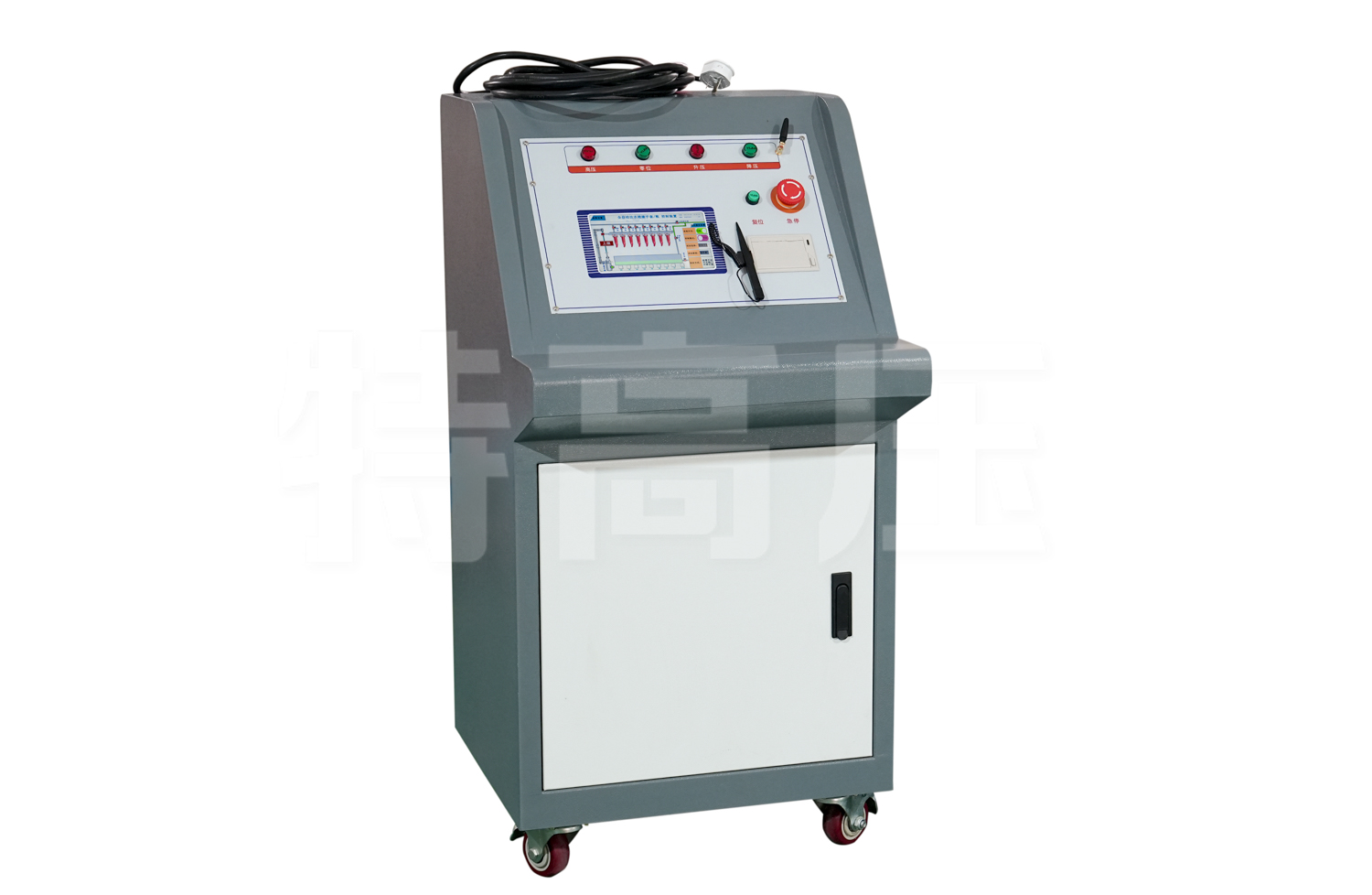

- 8、控制裝置采用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，并保持試驗電壓、計時到、自動降壓，到零后自動斷電，提示試驗結束，同時顯示各試品泄漏電流，并自動保存測試結果。
- 9、試驗變壓器的變比根據所配置的變壓器設定升壓變比，可以與客戶現有變壓器相互配套。
- 10、裝置配套有上位機軟件，用戶可根據需要選擇配置電腦，上位機軟件可控制設備整個升壓降壓過程，數據顯示測量，報告生成打印，上傳。
