電力設備檢測及預防性試驗所必備的試驗設備
參考標準：DL/T 848.2-2018，DL/T 474.4-2018
- 絕緣強度高于油浸試驗變壓器，電暈極小
- 潔凈，無油污，勿需維護
- 重量輕(比同等級油浸試驗變壓器輕(40%-65%)
注：關于產品購買、技術維護等服務，歡迎致電!
充氣式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
我公司經過多年的努力，研究成功了充氣式交流試驗變壓器，本系列充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%(視電壓及容量等級而定)，而且無油污染，單臺充氣式試驗變壓器的電壓等級可達300kV。由于該充氣式試驗變壓器采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。
產品別稱：YDQ交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、充氣式試驗變、充氣變、充氣試驗變、充氣式輕型高壓試驗變
產品參數
技術參數
| 電壓等級 | 10kV～300kV |
| 容量范圍 | 1～500kVA |
| 空載電流 | ＜7% |
| 阻抗電壓 | ＜8% |
| 產品類型 | 交流、交直流、交流串級、交直流串級 |
主要產品規格
| 規格型號 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
| 電壓(V) | 電流(A) | ||||||
| YDQ-1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
| YDQ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
| YDQ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
| YDQ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
| YDQ-20/50 | 20 | 50 | 400 | 400 | 53 | 500 | 10 |
| YDQ-30/50 | 30 | 50 | 600 | 400 | 79 | 500 | 10 |
| YDQ-50/50 | 50 | 50 | 1000 | 400 | 12 | 500 | 10 |
| YDQ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
| YDQ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
| YDQ-20/100 | 20 | 100 | 200 | 400 | 53 | 1000 | 10 |
| YDQ-30/100 | 30 | 100 | 300 | 400 | 79 | 1000 | 10 |
| YDQ-50/100 | 50 | 100 | 500 | 400 | 132 | 1000 | 10 |
| YDQ-20/150 | 20 | 150 | 133 | 400 | 53 | 1500 | 10 |
| YDQ-30/150 | 30 | 150 | 200 | 400 | 80 | 1500 | 10 |
| YDQ-50/150 | 50 | 150 | 333 | 400 | 132 | 1500 | 10 |
| YDQ-100/150 | 100 | 150 | 667 | 400 | 263 | 1500 | 10 |
| YDQ-50/200 | 50 | 200 | 250 | 400 | 132 | 2000 | 10 |
| YDQ-100/200 | 100 | 200 | 500 | 400 | 263 | 2000 | 10 |
| YDQ-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
| YDQ-200/200 | 200 | 200 | 1000 | 400 | 526 | 2000 | 10 |
| YDQ-300/200 | 300 | 200 | 1500 | 400 | 790 | 2000 | 10 |
| YDQ-50/300 | 50 | 300 | 170 | 400 | 132 | 3000 | 10 |
| YDQ-100/300 | 100 | 300 | 333 | 400 | 263 | 3000 | 10 |
| YDQ-150/300 | 150 | 300 | 500 | 400 | 395 | 3000 | 10 |
| YDQ-200/300 | 200 | 300 | 667 | 400 | 526 | 3000 | 10 |
| YDQ-300/300 | 300 | 300 | 1000 | 400 | 790 | 3000 | 10 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、該充氣式試驗變壓器體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)。
- 2、潔凈，無油污。
- 3、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。
- 4、絕緣強度明顯高于油浸試驗變壓器，電暈極小。
產品視頻

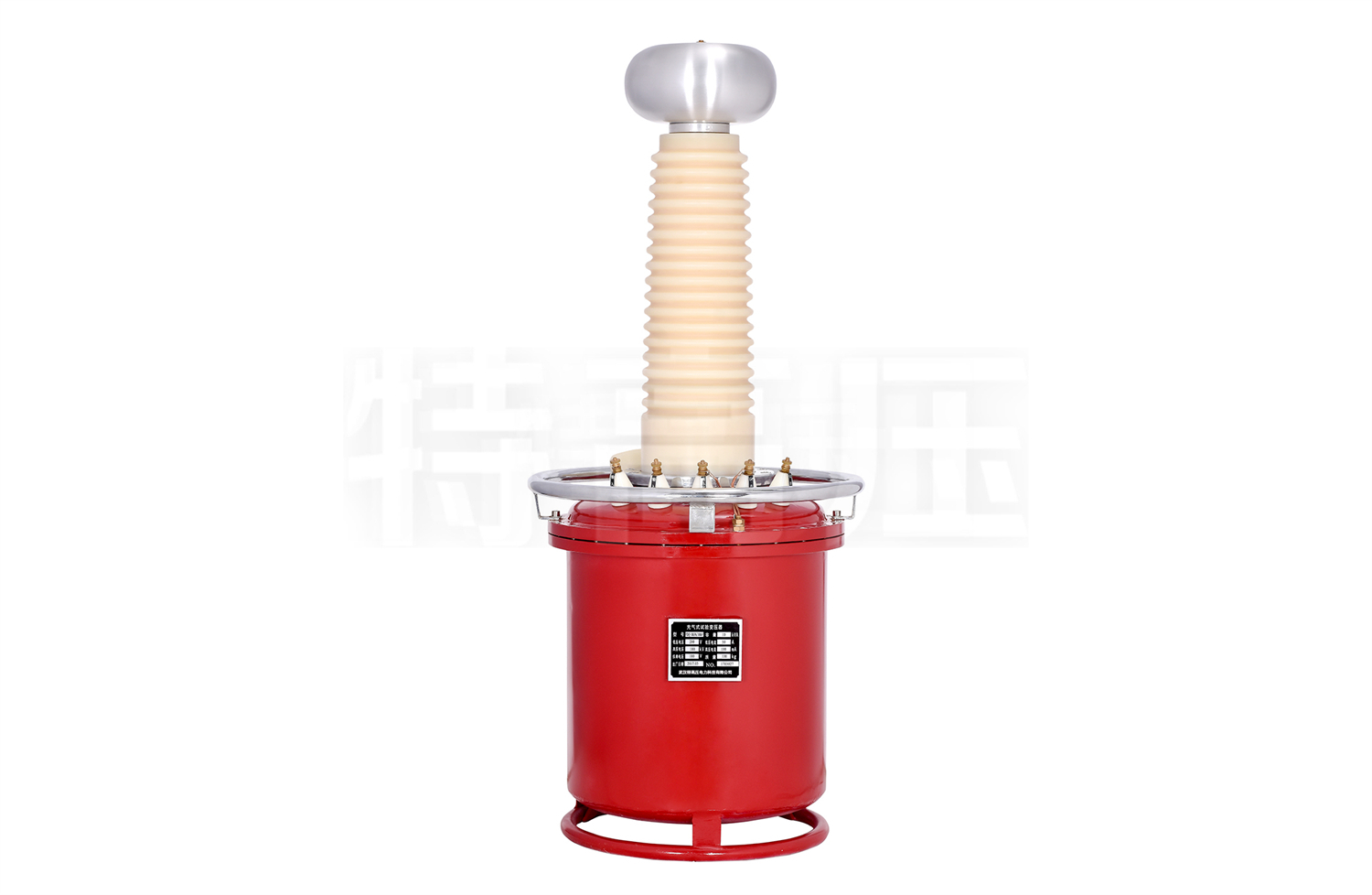

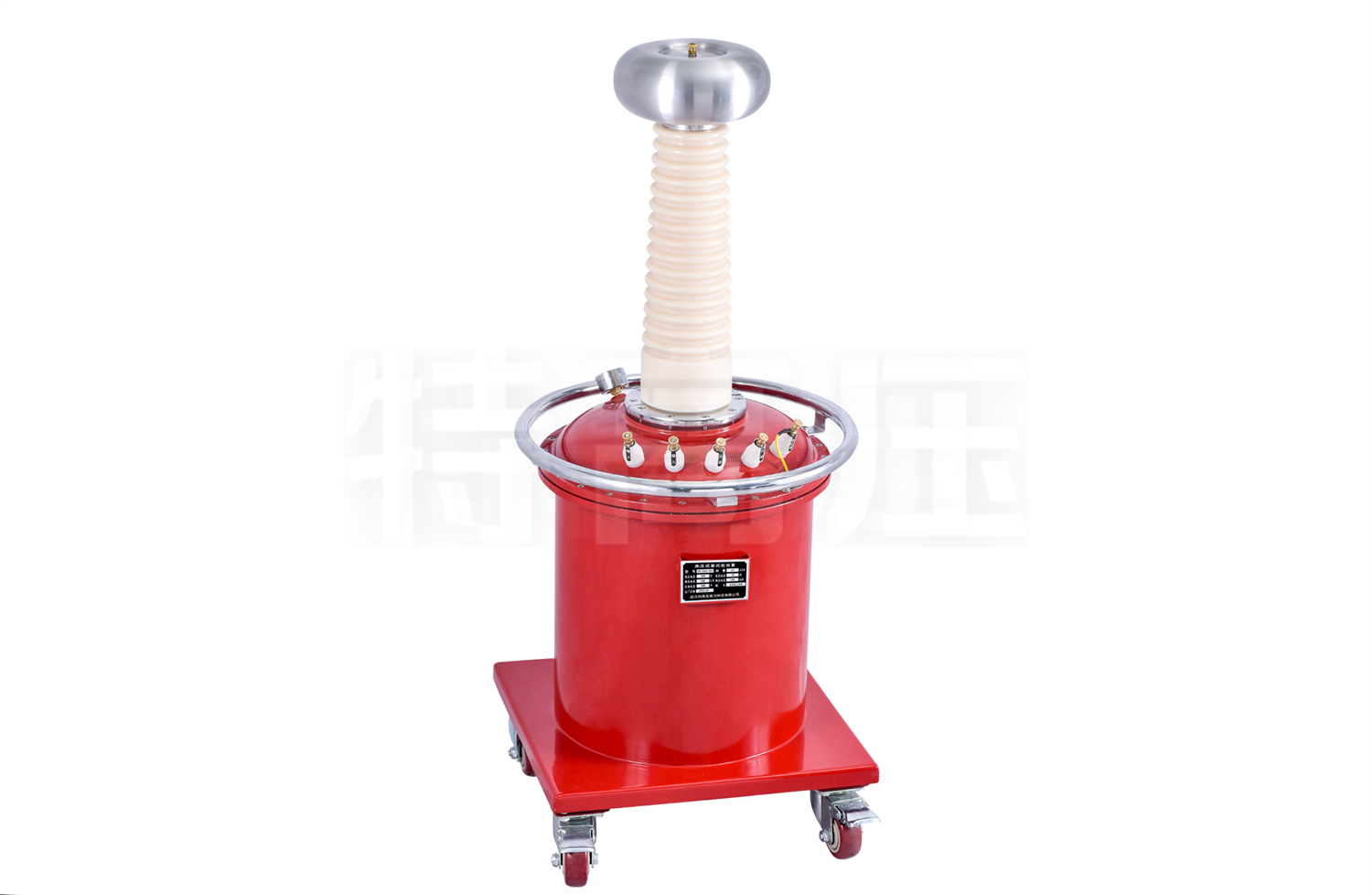

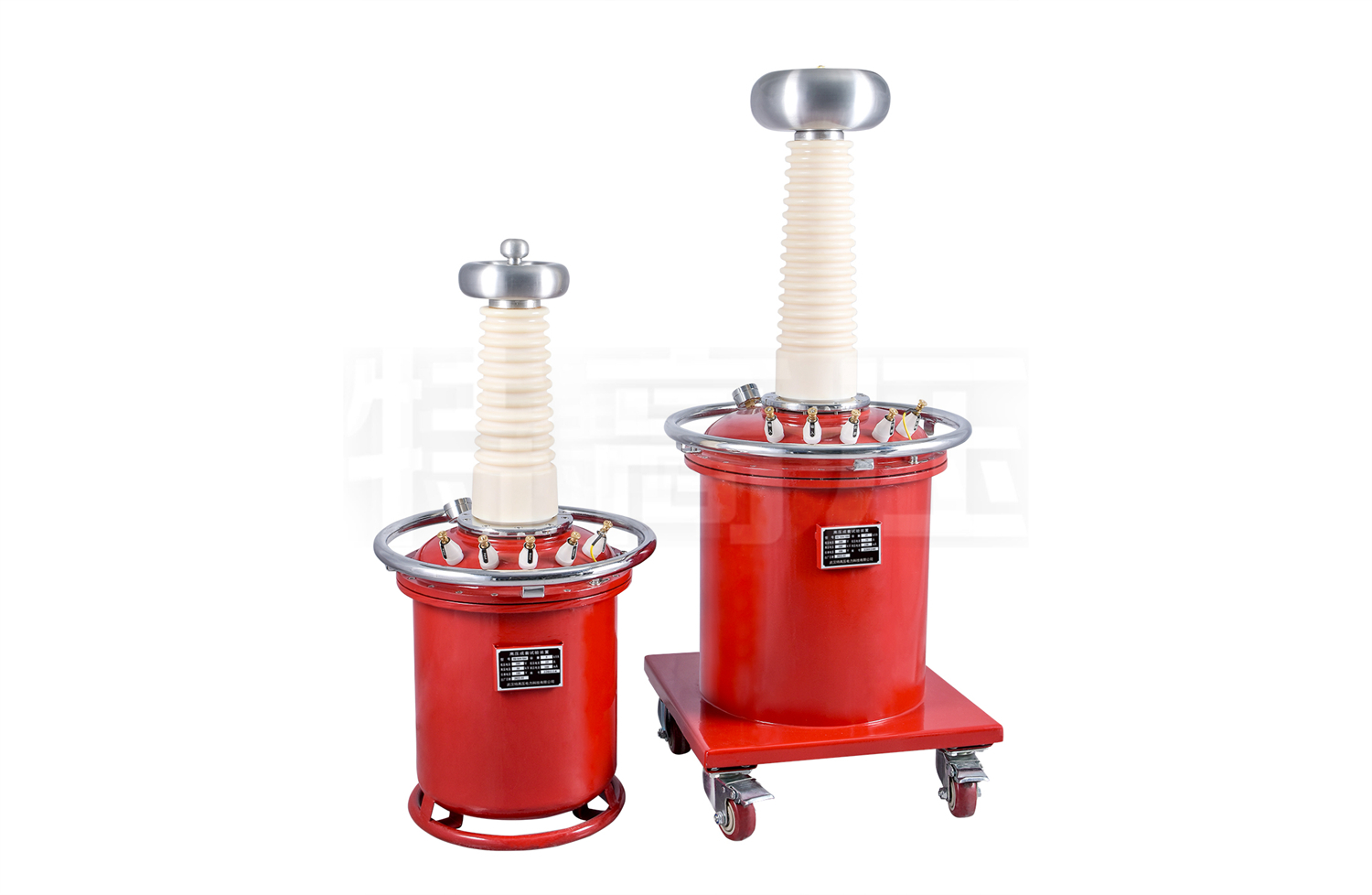

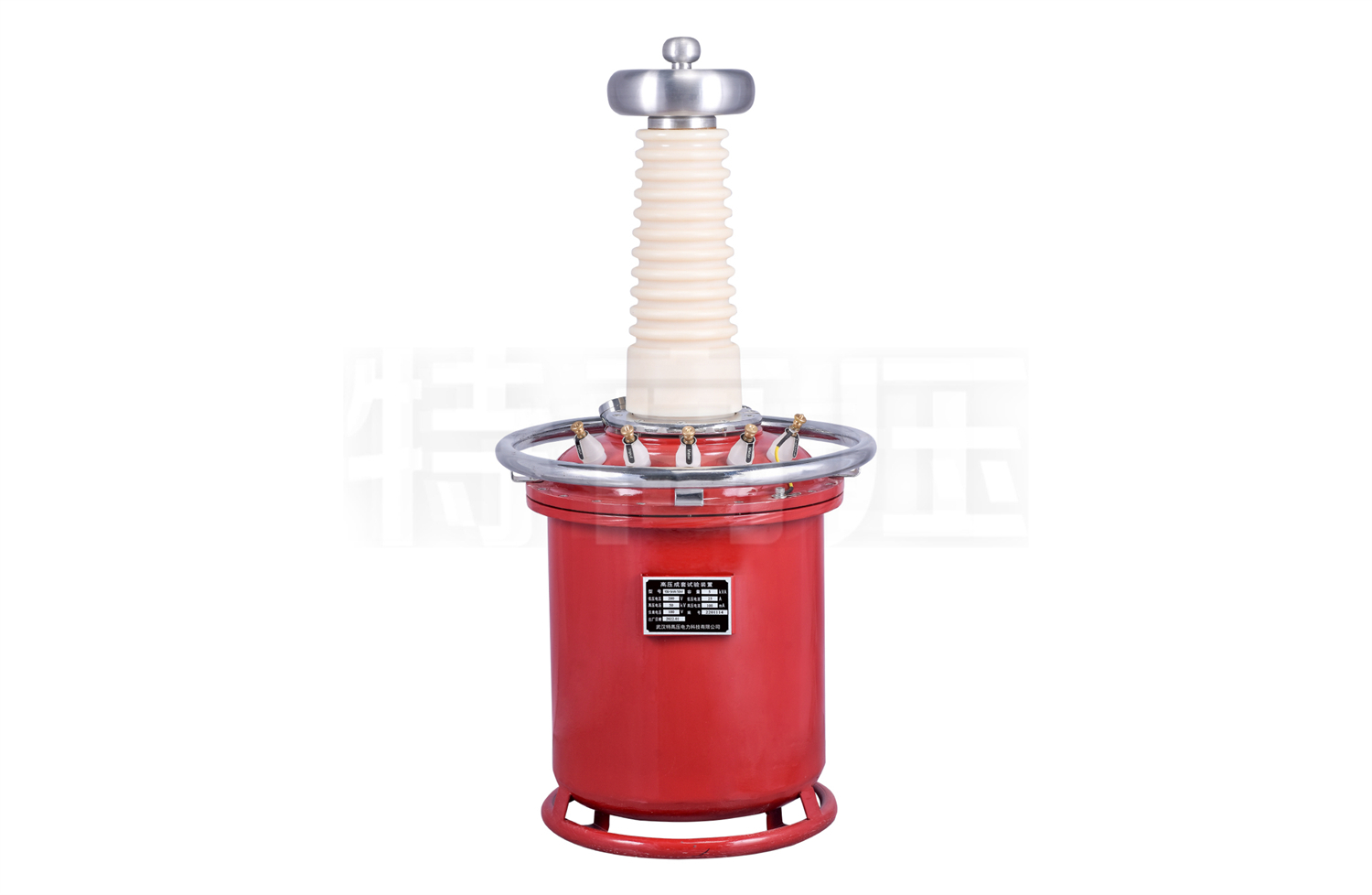

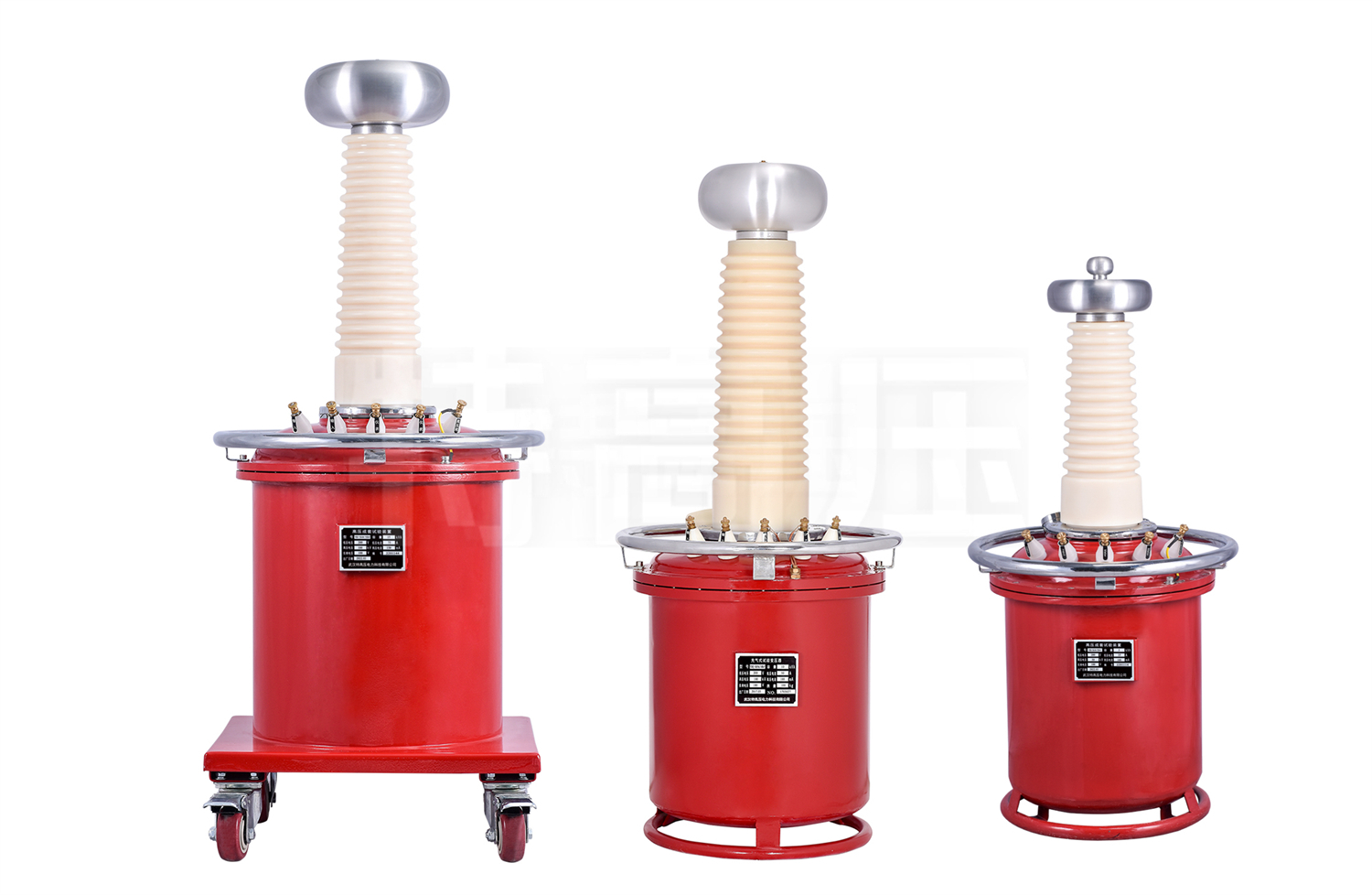

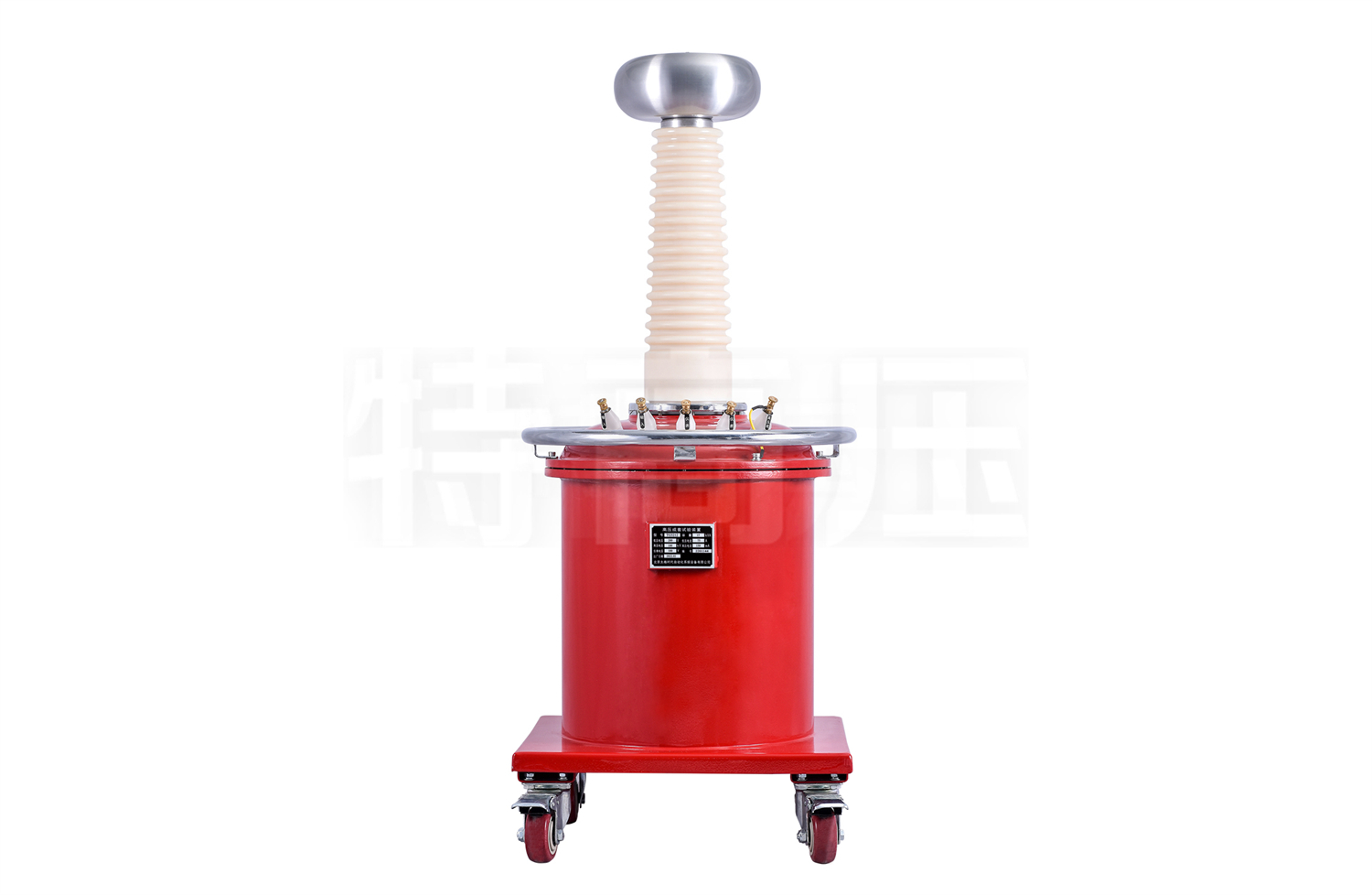

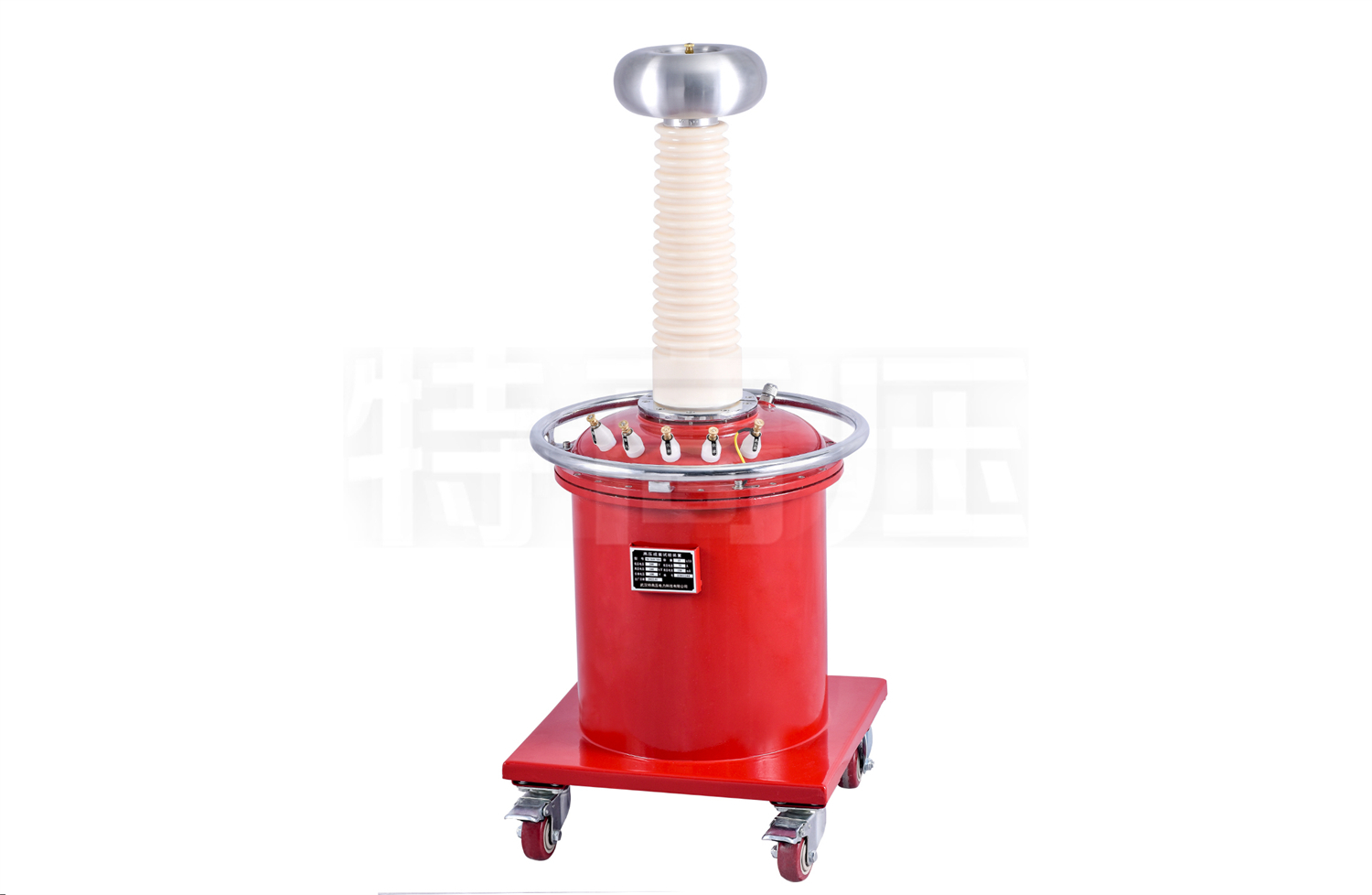

產品圖集
產品附件圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
