專門用來檢測電力器件的電氣絕緣強度和泄漏電流
參考標準：DL/T 848.1-2004，DL/T 474.2-2018
- 采用高頻倍壓電路，應用新型PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術
- 使用進口大功率IGBT器件及其驅動技術,使電壓穩定度高，紋波小
- 選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便
注：關于產品購買、技術維護等服務，歡迎致電!
高壓發生器是根據中國電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
高壓發生器采用高頻倍壓電路，應用先進PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。

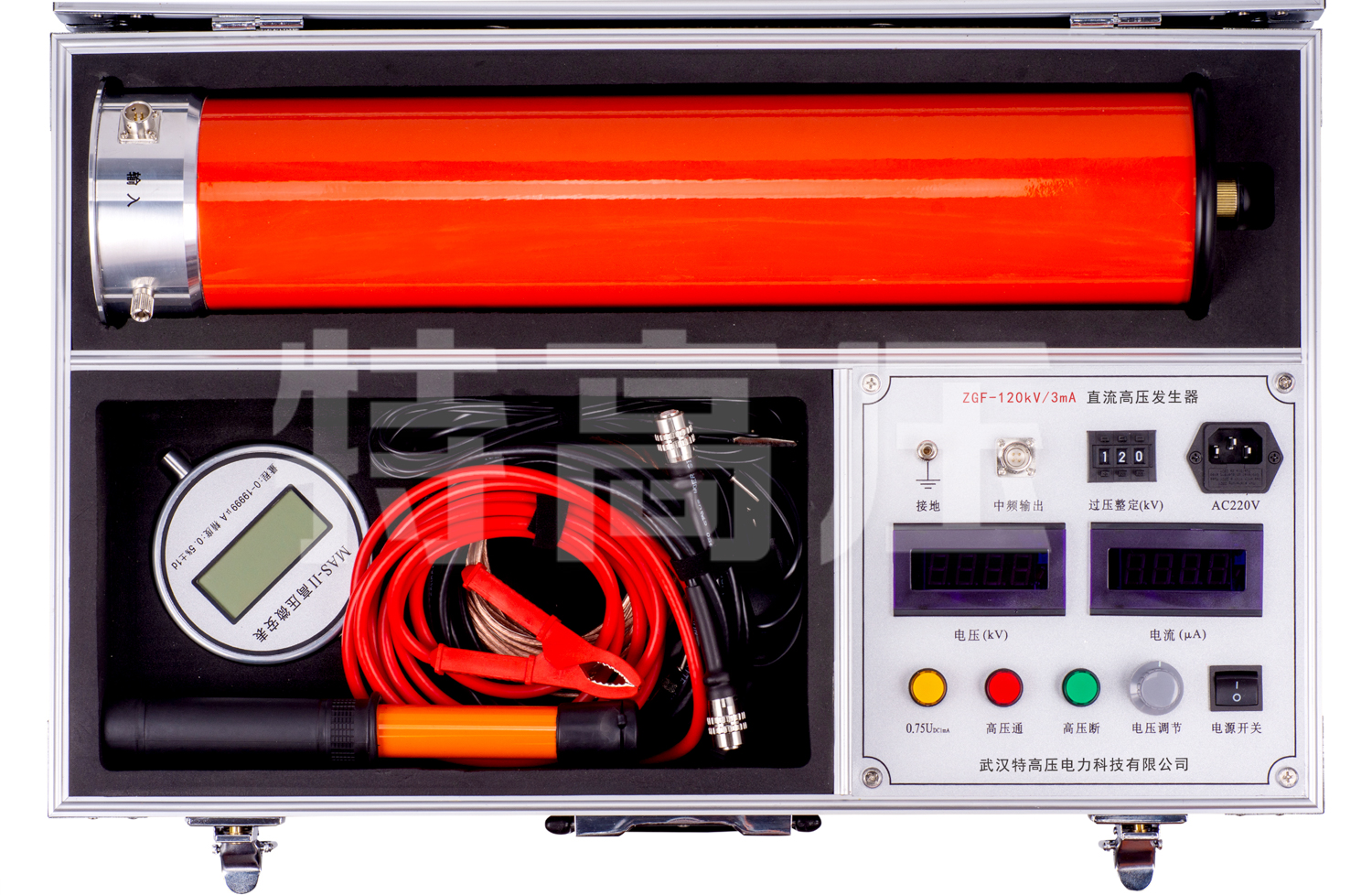

高壓發生器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合新科技、選用新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
產品別稱：直高發、高壓發生器、中頻直流高壓發生器
適用范圍
- 1、閥式避雷器的電導電流試驗。
- 2、電力變壓器的直流耐壓試驗及泄漏電流測量。
- 3、高壓電纜（35～500kV及以下）的直流耐壓試驗及泄漏電流測量。
- 4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。
產品參數
技術參數
| 規格 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 額定電壓（kV） | 60 | 60 | 60 | 120 | 120 | 120 |
| 額定電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
| 額定功率（W） | 120 | 180 | 300 | 240 | 360 | 600 |
| 整機質量（kg） | 9 | 10 | ||||
| 整機體積（mm3） | 465*390*190 | 565*390*190 | ||||
| 倍壓筒高度（mm） | 440 | 535 | ||||
| 輸出電壓精度 | ±(1.0%讀數±2個字) | |||||
| 輸出電流精度 | ±(1.0%讀數±2個字) | |||||
| 紋波系數 | ≤0.5% | |||||
| 工作方式 | 間斷使用，額定負載30分鐘 | |||||
| 過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 | |||||
| 最大充電電流為1.25倍額定電流 | ||||||
| 電源：AC220V±10% 50Hz | ||||||
| 工作環境 | 溫度：-10-40℃ | |||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
選型參考
選型參考 – 氧化鋅避雷器直流參考電壓和泄漏電流試驗
| 避雷器額定電壓 kV | 10 | 35 | 66 | 110 | 220 |
| 直流參考電壓 kV | 28 | 90 | 135 | 168 | 314 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 |
選型參考 – 根據變電站電壓等級選擇
| 變電站電壓等級 kV | 10 | 35 | 66 | 110 | 220 | 330 |
| 最高試驗電壓 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
選型參考 – 根據承修承試資質級別選擇
| 承修承試級別 | 5 級 | 4 級 | 3 級 | 2 級 | 1 級 |
| 最高試驗電壓 kV | 28 | 90 | 168 | 305 | 大于400 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
選型參考 – 紙絕緣電纜直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
| 直流試驗電壓 kV | 17 | 30 | 40 | 47 | 105 | 130 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 3 | ZGF - 200 / 5 |
選型參考 – 橡塑絕緣電纜直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
| 直流試驗電壓 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 5 | ZGF - 120 / 5 | ZGF - 200 / 5 | ZGF - 200 / 10 | ZGF - 400 / 5 |
選型參考 – 自容式充油電纜主絕緣直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
| 直流試驗電壓 kV | 175 | 275 | 475 | 585 | 775 |
| 設備選型 kV / mA | ZGF - 200 / 3 | ZGF - 300 / 3 | ZGF - 500 / 5 | ZGF - 600 / 5 | ZGF - 800 / 10 |
產品特征
- 1、輸出電壓穩定：采用高頻倍壓電路，應用新型PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。
- 2、保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
- 3、0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
- 4、零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
- 5、過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
- 6、一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
- 7、性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
- 8、操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
產品視頻

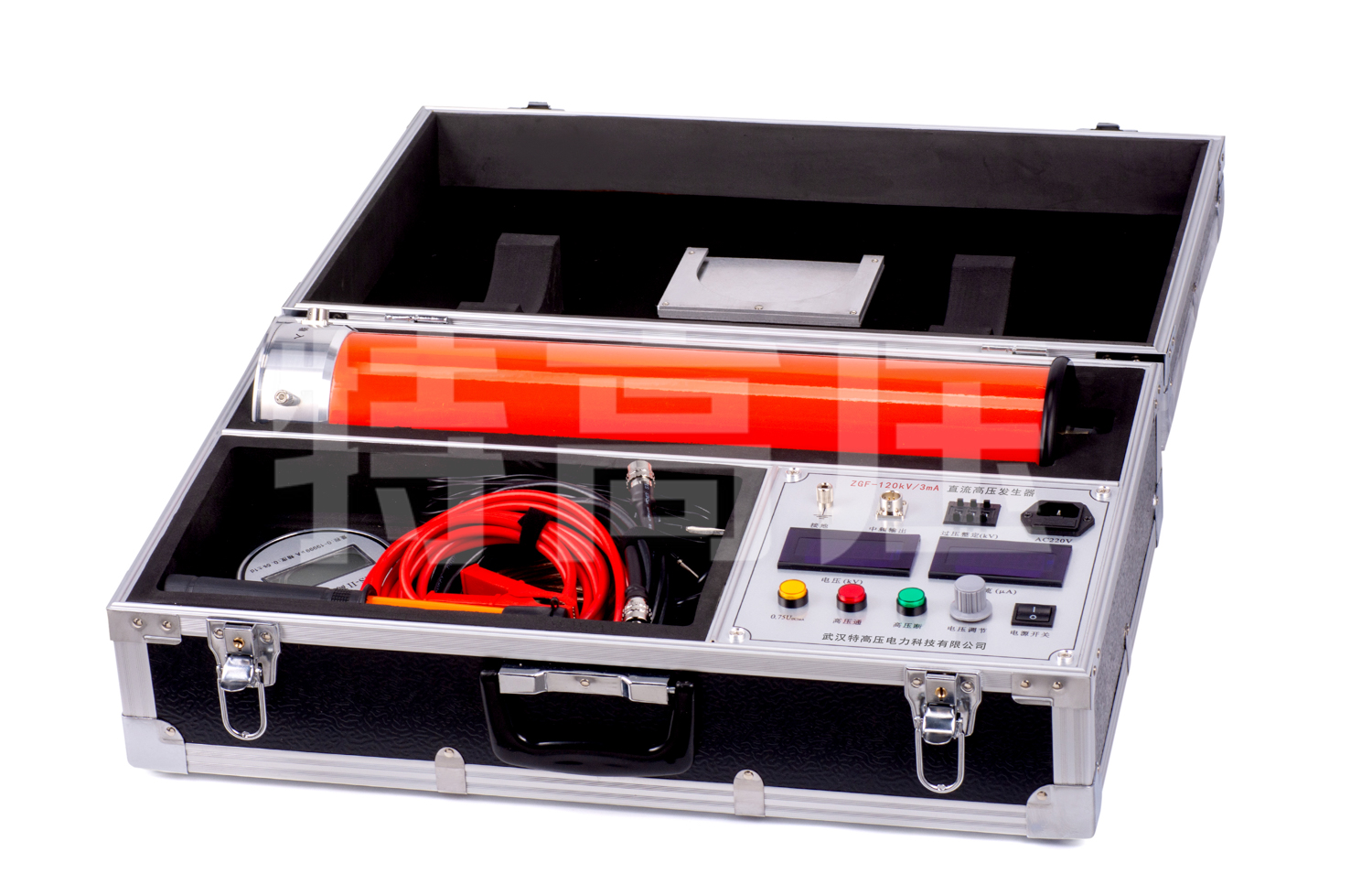

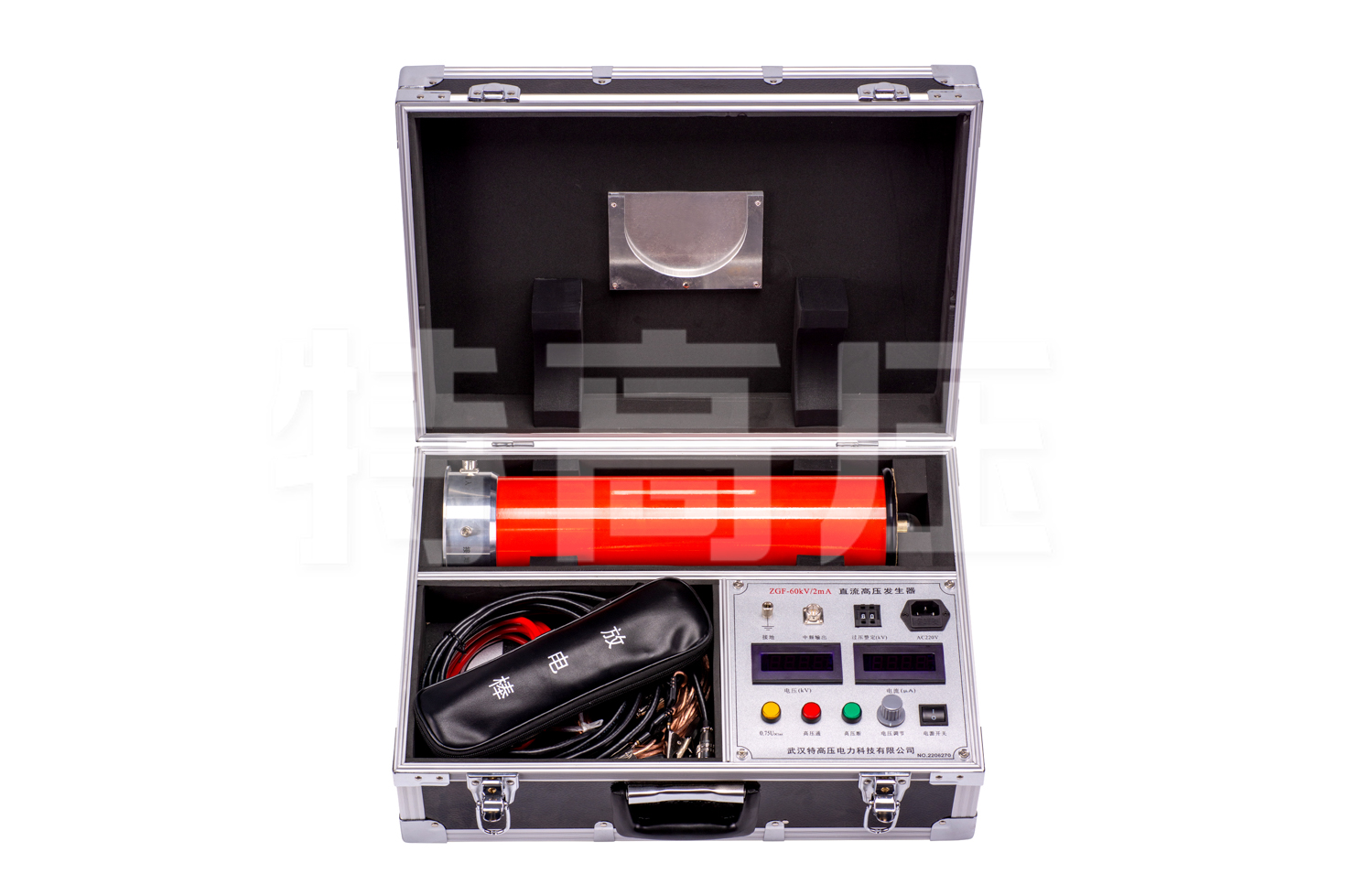

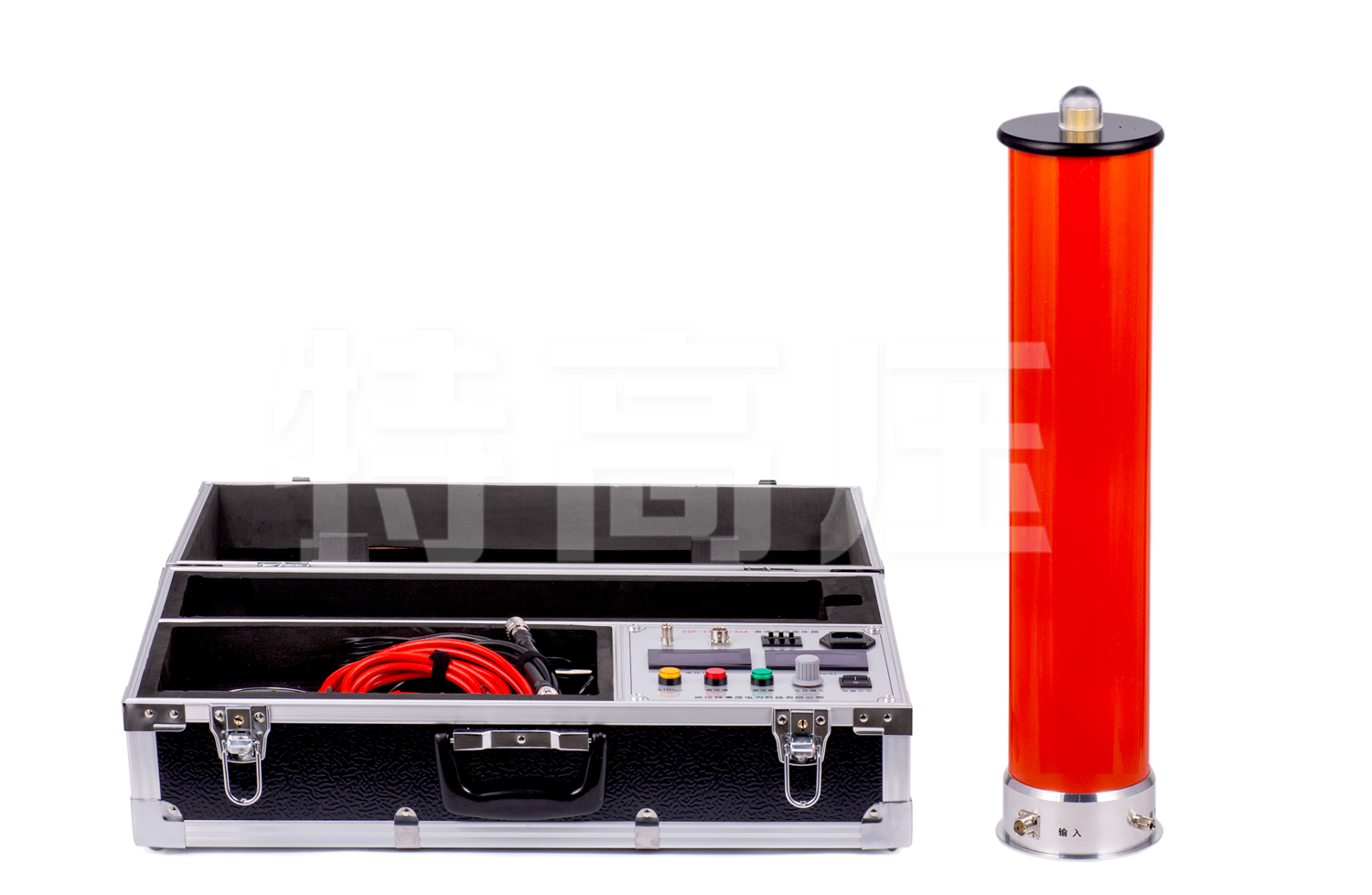

產品圖集
