用于電器、電纜、電機、變壓器、互感器、絕緣材料和相關的高壓元件制造廠家，以及電力、科研和大專院校的高壓試驗室，可對其產品進行局部放電和工頻耐壓試驗。
參考標準：DL 417-91、JB/T 9641-1999、GB 1094.1～1094.5-85、GB 6451.1～6451.5-86

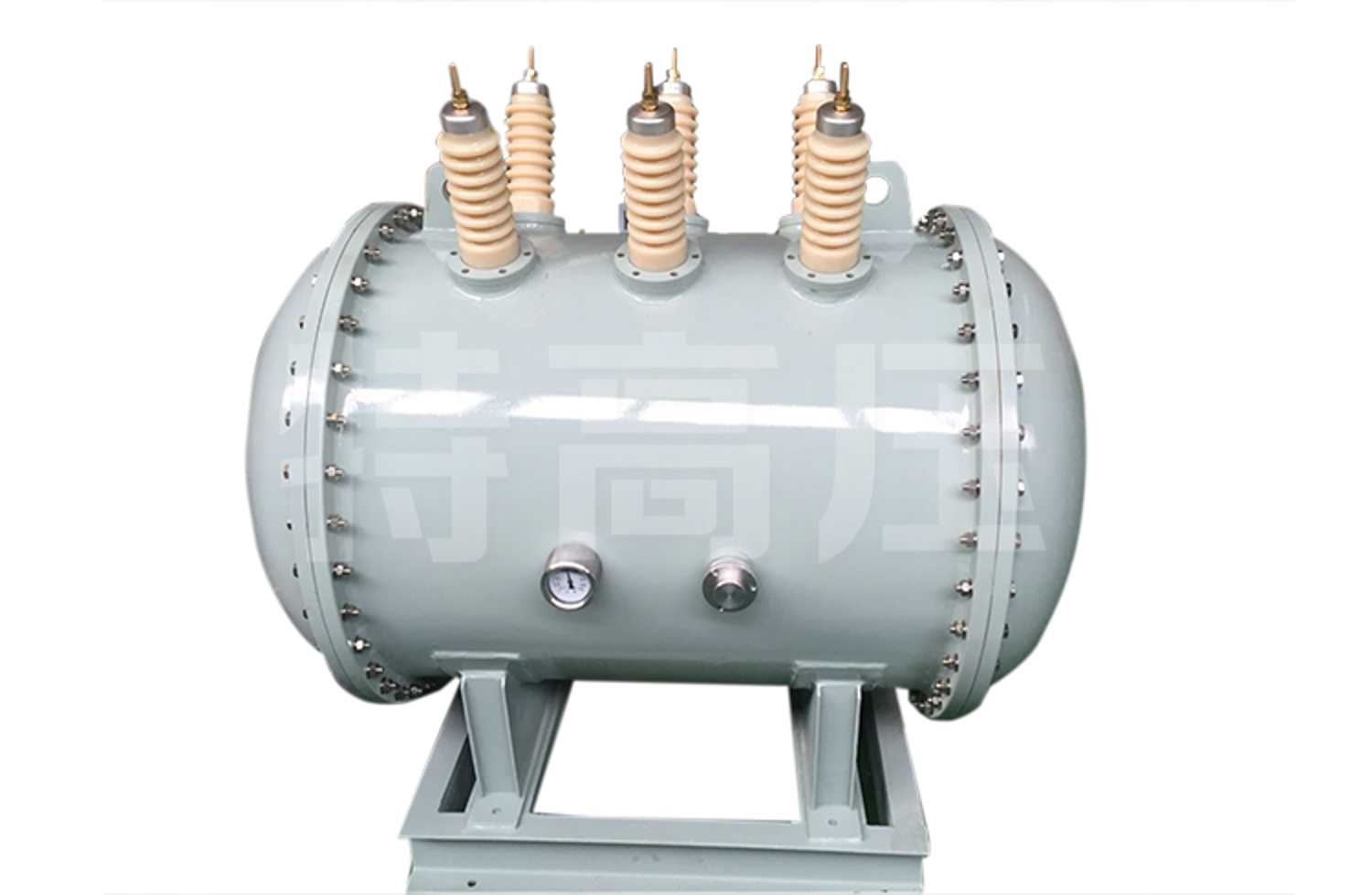

- 高絕緣強度的SF6氣體作為絕緣介質
- 局放量小，額定電壓下局放量≤5PC
- 工藝檔次高、外形美觀、搬運方便
注：關于產品購買、技術維護等服務，歡迎致電!

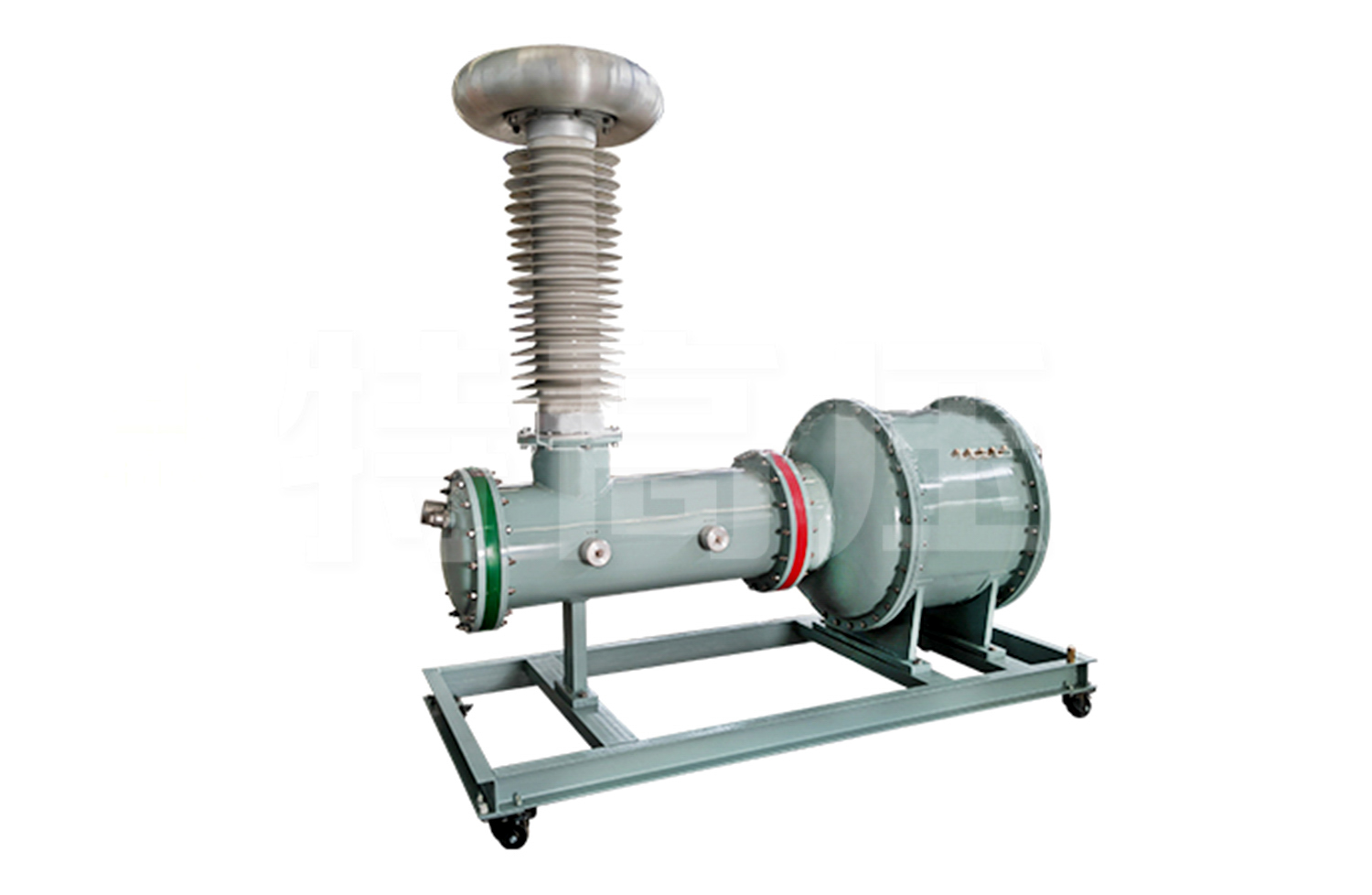

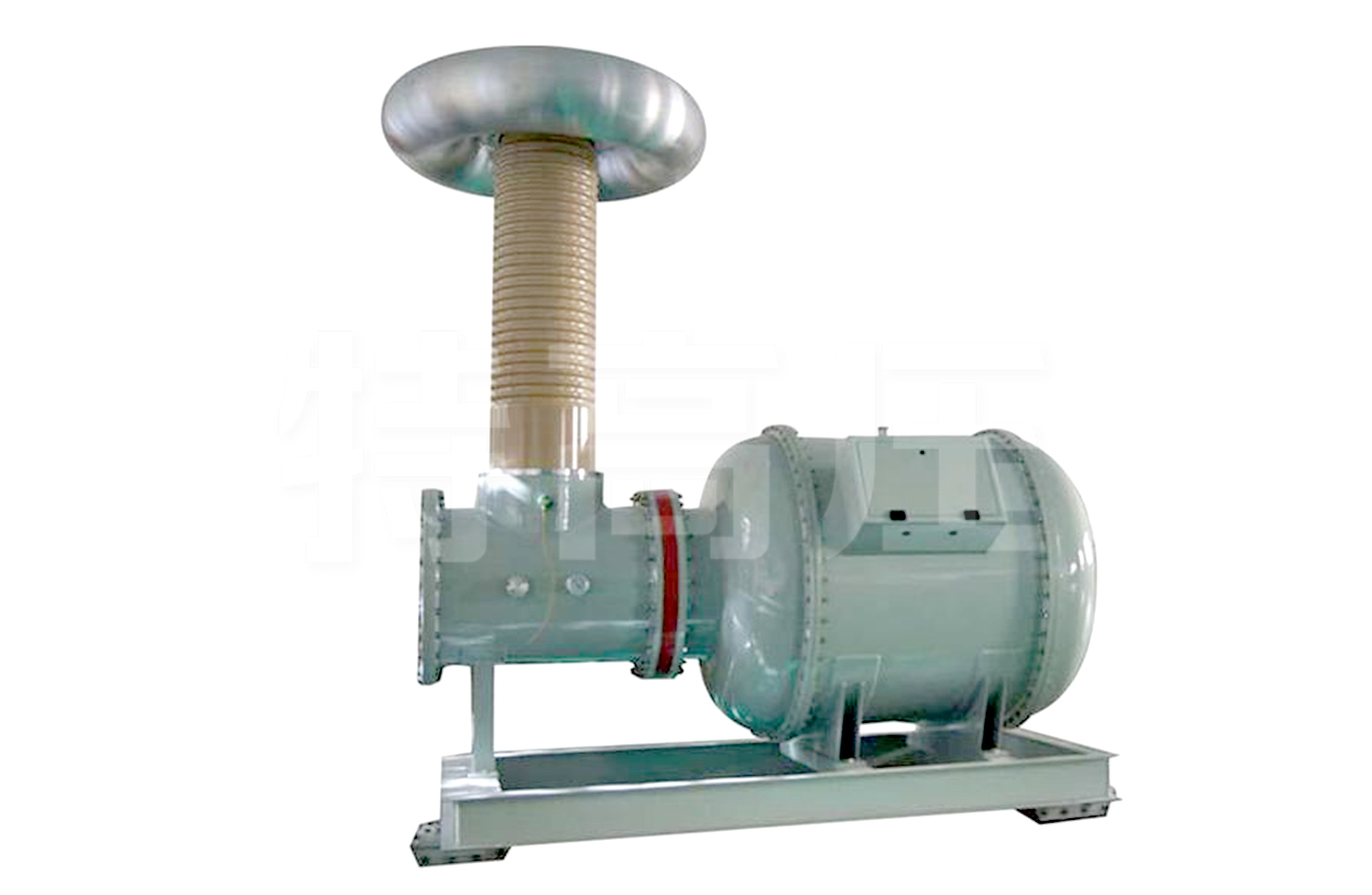

無局放試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料、新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
我公司經過多年的努力，成功研制了無局放試驗變壓器。本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了 20％－60％（依電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達 300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.
產品別稱：局放試驗變壓器、局部放電工頻試驗變壓器、局放高壓試驗變壓器、局放高壓試驗裝置
產品參數
技術指標及參數
| 型號 | 與 YDQW 配套KVA | 調壓器容量KVA | 配套運行時間min(分) |
| YDQW-2 | 1.5 | 1 | ≤5 |
| YDQW -3 | 3 | 2 | ≤5 |
| YDQW -5 | 5 | 3 | ≤5 |
| YDQW -10 | 10 | 7 | ≤5 |
| YDQW -20 | 20 | 14 | ≤5 |
| YDQW -30 | 30 | 20 | ≤5 |
| YDQW -50 | 50 | 30 | ≤5 |
1.對各電壓等級變壓器的空載電流４～９％ ，阻抗電壓４～１０％。

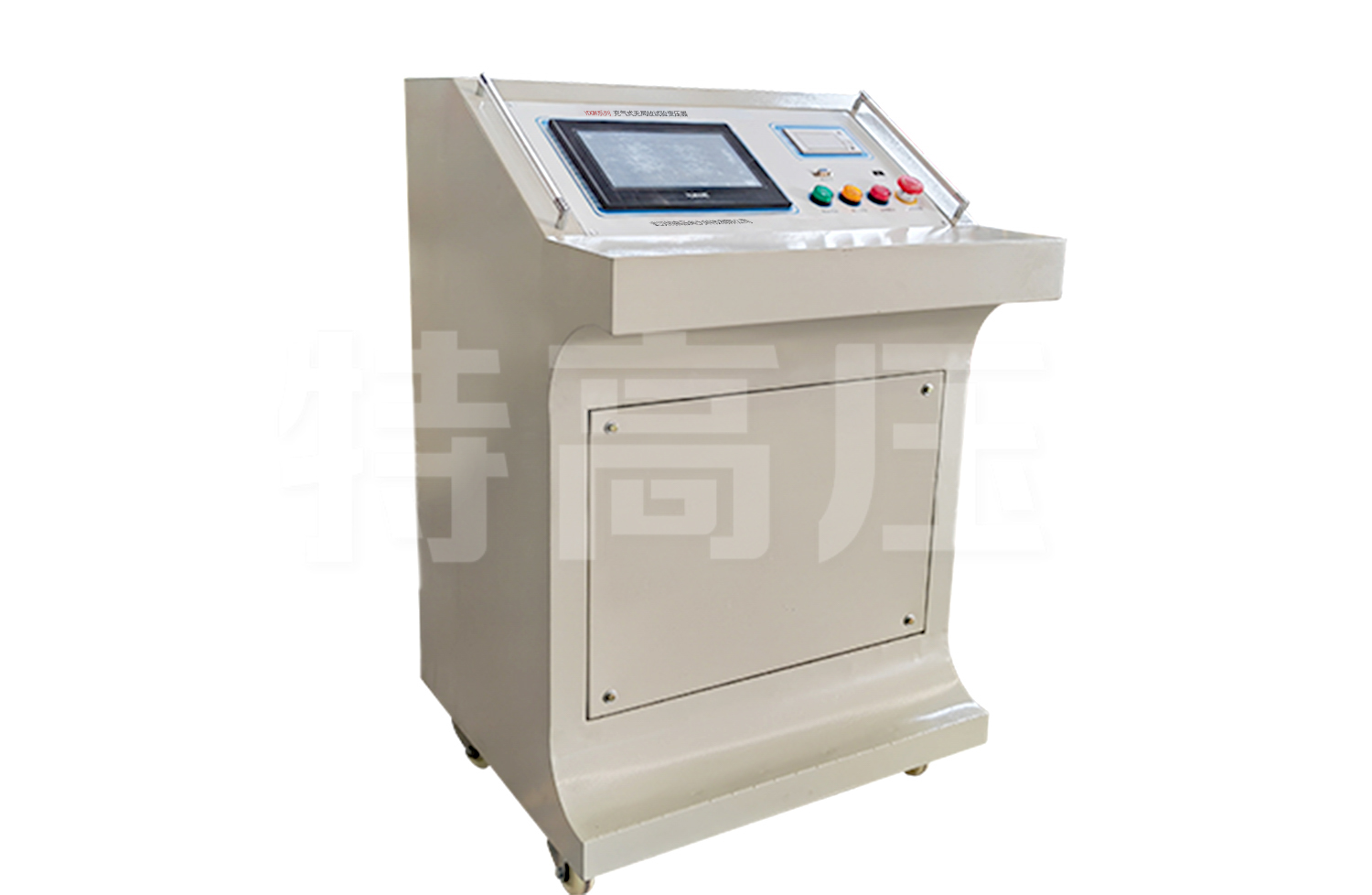

2.控制部分現有規格及運行時間。

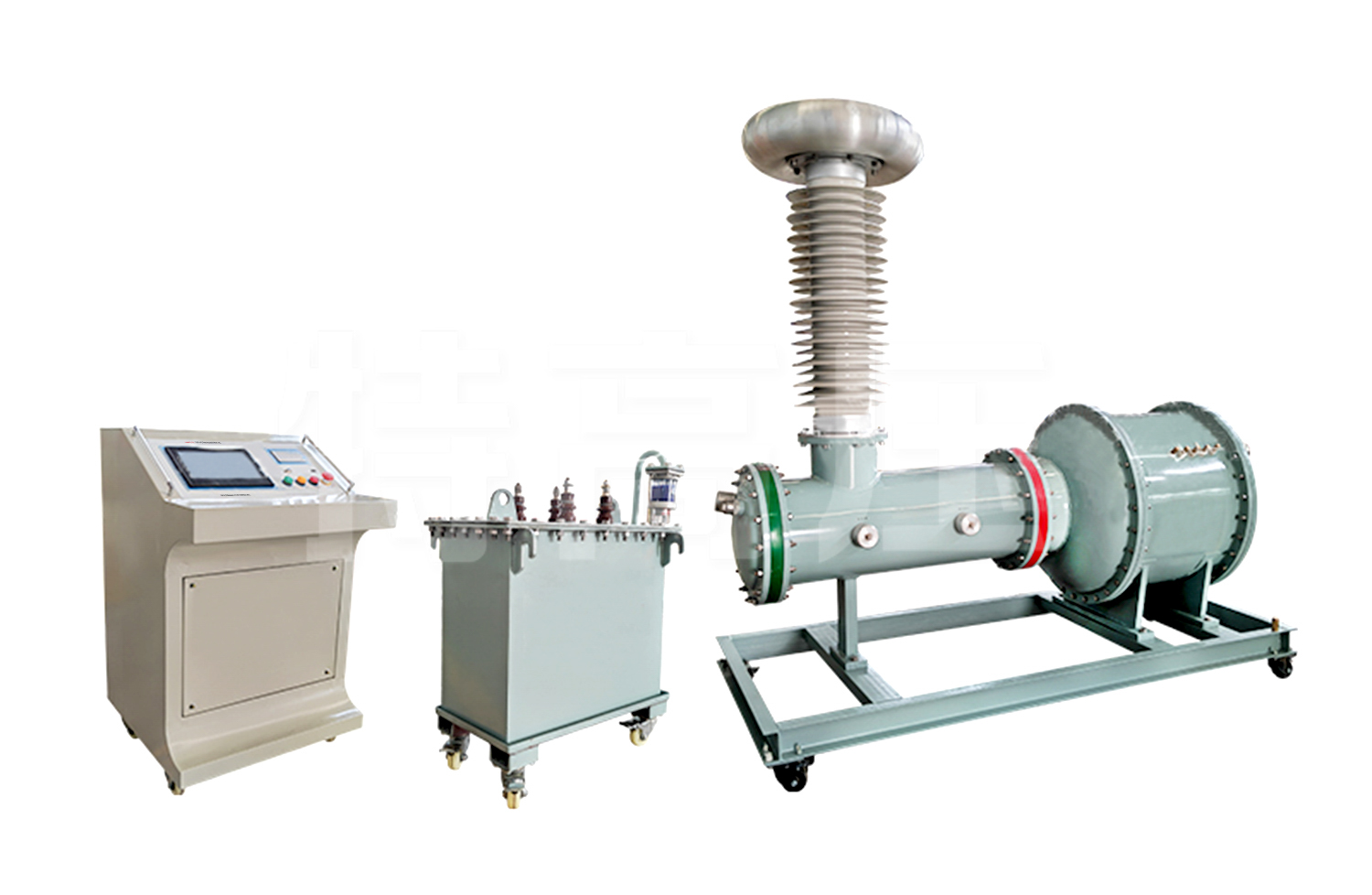

注：可按用戶要求配套
高壓試驗變壓器技術參數
| 輸入電壓V | 200 | 200 | 400 | 400 | 400 | 400 | 400 |
| 輸出電壓KV | 50 | 100 | 150 | 200 | 250 | 300 | 400 |
| 局 放 量PC | ≦3 | ≦3 | ≦3 | ≦3 | ≦5 | ≦10 | ≦10 |
| 阻抗電壓﹪ | ≦8 | ≦8 | ≦8 | ≦8 | ≦10 | ≦10 | ≦10 |
| 空載電流﹪ | ≦6 | ≦6 | ≦6 | ≦6 | ≦5 | ≦5 | ≦5 |
| 波形畸變﹪ | ∠3 | ∠3 | ∠3 | ∠3 | ∠3 | ∠3 | ∠3 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、設計構思、材質選擇及工藝流程都是全新的，因此不僅體積小、重量輕、外形美，而且各項技術指標都達到了了JB3570－98標準要求。
- 2、采用全新工藝方式制作，所用介質絕緣材料其他產品是完全不一樣的，從而使產品達到無局放的效果。
