1000kV及以下電力變壓器感應耐壓、局放試驗
參考標準：GB 50150-2016，DL/T 849.6-2016
- 高保真線性功放原理保證試驗系統的局部放電量小于5pc
- 數字、模擬控制箱雙回路控制、傳輸
- 可記錄并繪制高壓U/T、I/T 試驗曲線
注：關于產品購買、技術維護等服務，歡迎致電!

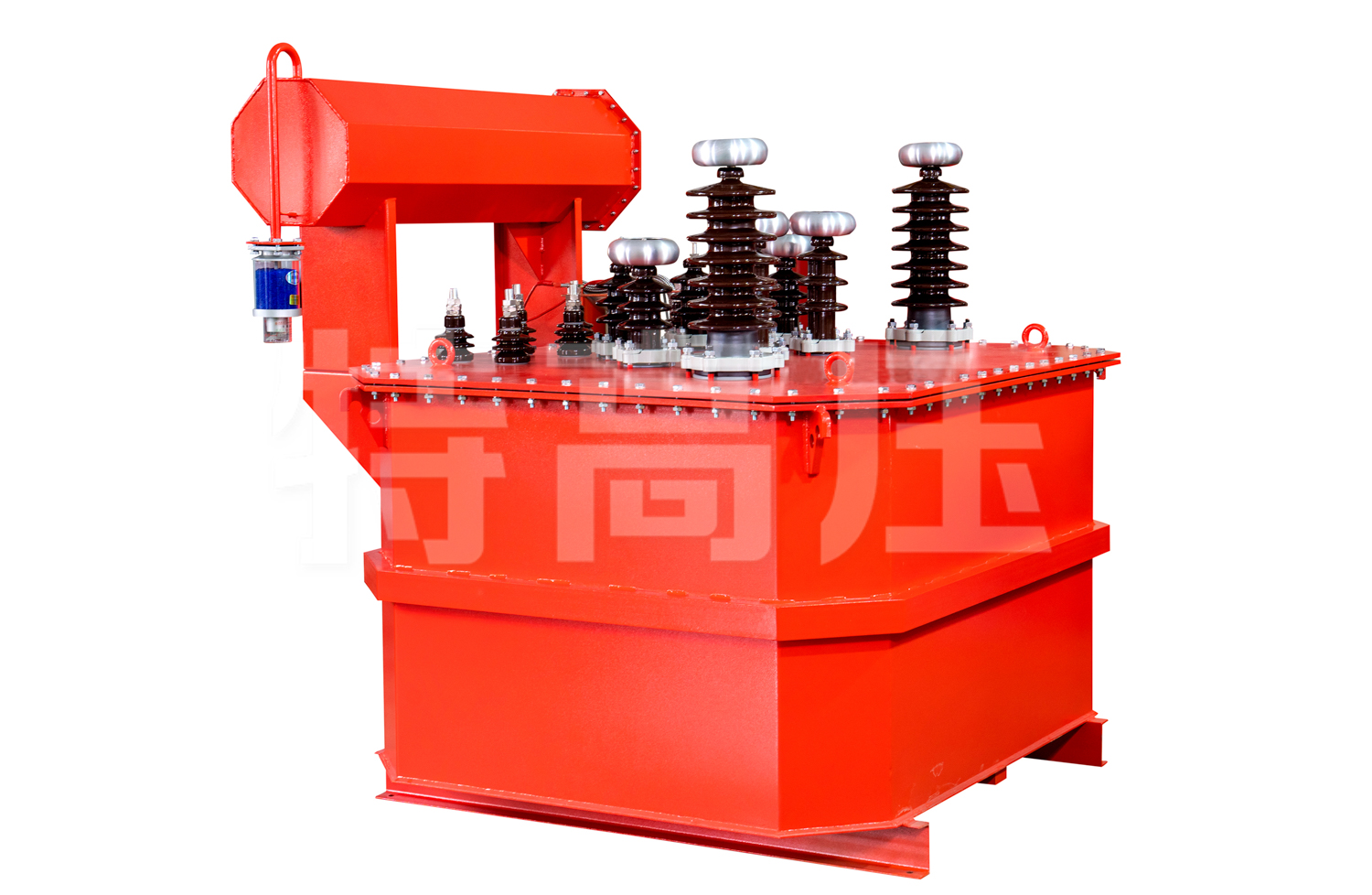

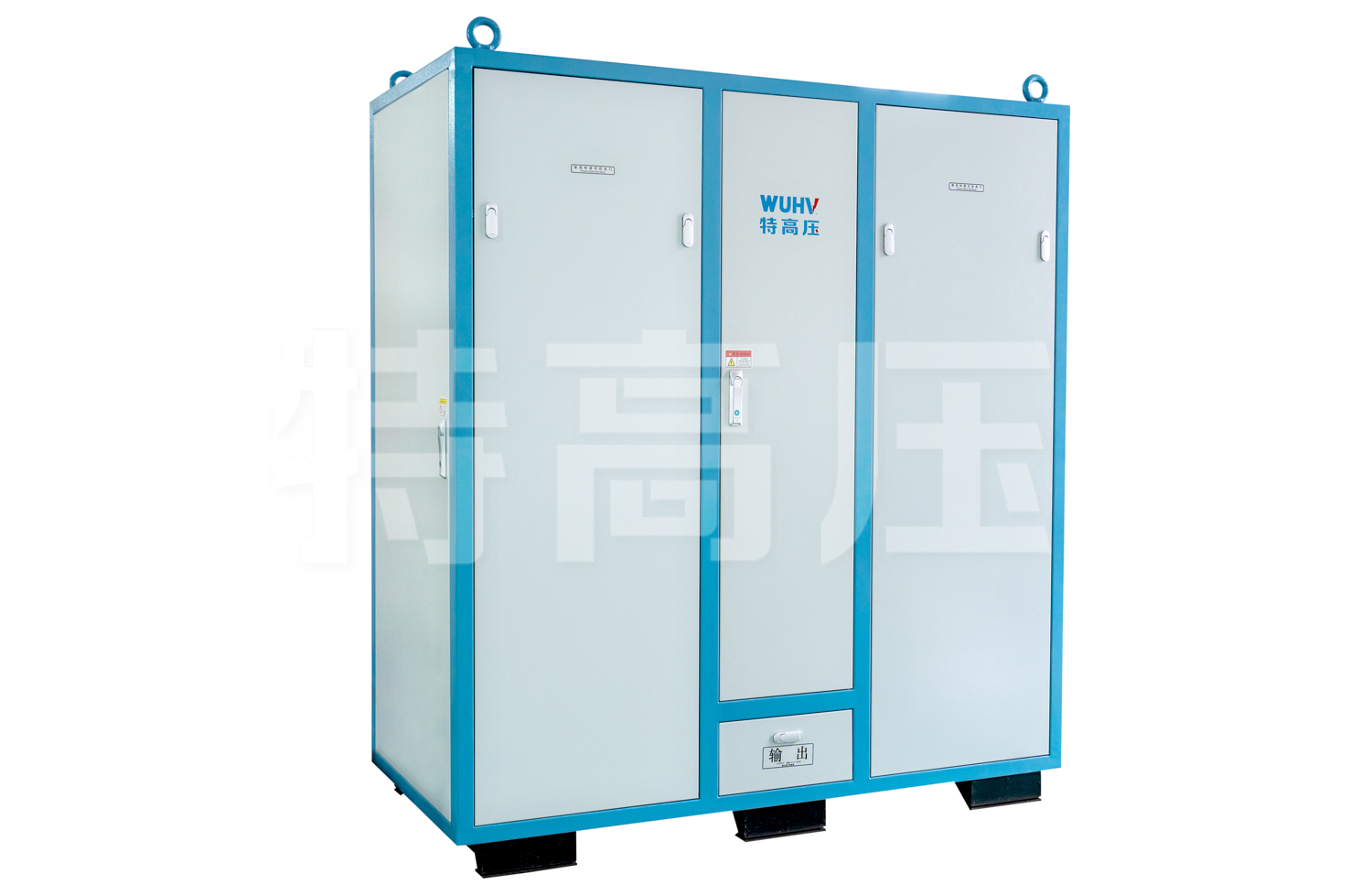

無局放變頻電源可用于所有電氣設備的交流耐壓試驗和局部放電試驗。利用勵磁變壓器激發串聯或并聯諧振回路，通過調節變頻電源的輸出頻率，使得回路中的電抗器電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。或通過中間變壓器直接輸出至變壓器初級進行感應耐壓試驗。

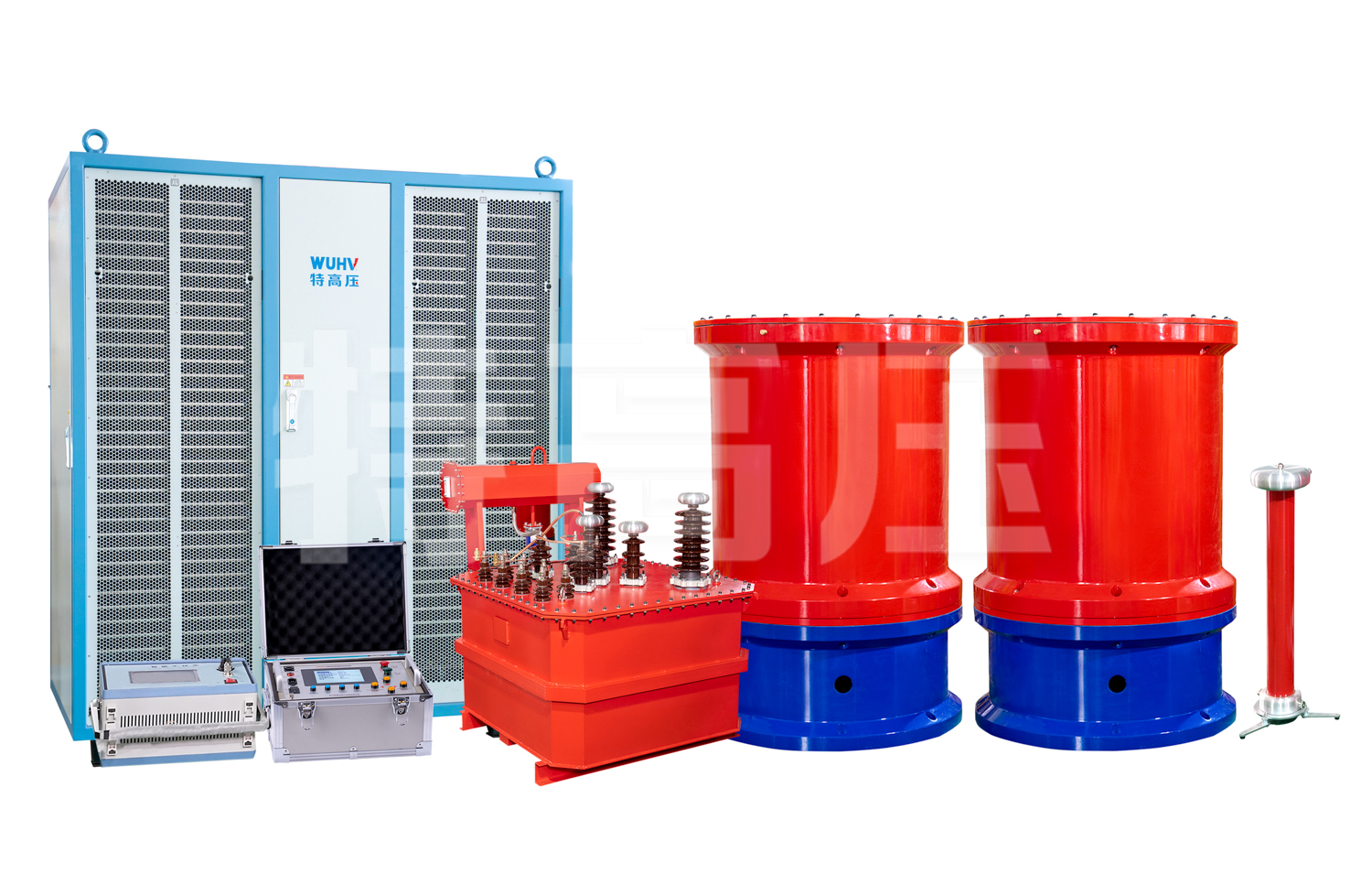

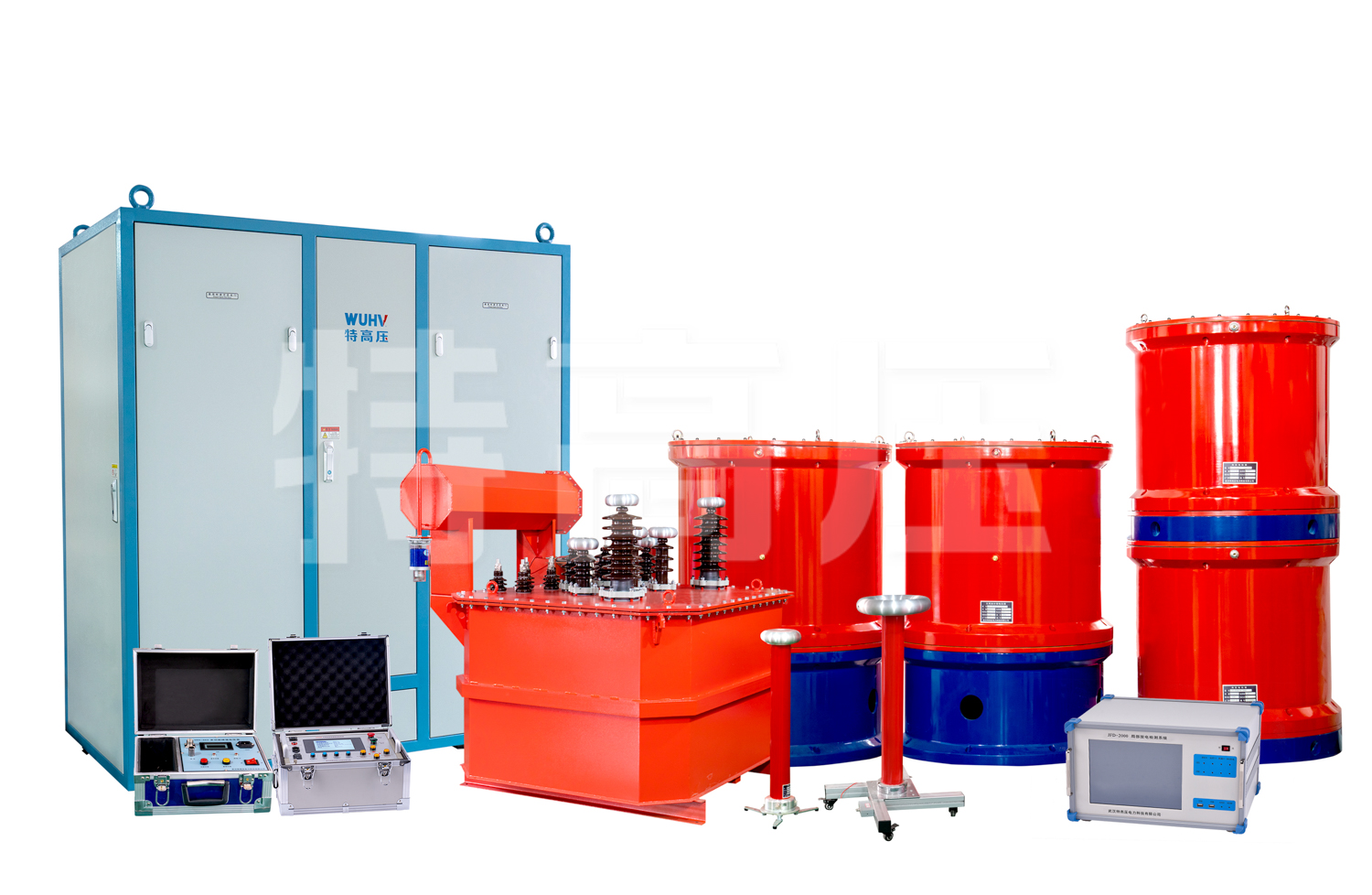

無局放變頻電源是成套試驗系統中的主要部件，該試驗系統適用于：
1.1電力變壓器的感應耐壓和局部放電試驗。
1.2互感器等交流耐壓和局部放電試驗。
1.3電力電纜交流耐壓試驗。
1.4GIS組合電器交流耐壓試驗。
1.5GIS組合電器交流耐壓試驗。
1.6適用于大型發電機組工頻耐壓試驗。
1.7適用于大型地網測試用電源。
產品別稱：無局放交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、無局放串聯諧振
產品參數
主要性能指標
| 額定輸入電壓 | 三相交流400V±10%，50Hz |
| 額定輸出功率 | 單相300kW |
| 輸出頻率范圍 | 20Hz～300Hz，連續可調 |
| 額定輸出電壓 | 0～350V，連續可調 |
| 額定輸出電流 | 0～857A，連續可調 |
| 頻率不穩定度 | ≤0.05% |
| 電壓不穩定度 | ≤1.0% |
| 非線性失真度 | ≤1.0% |
| 局部放電量 | ≤10pC（在升壓變高壓側測量） |
| 工作條件 | 溫度－10℃～＋45℃ |
| 工作條件 | 濕度：10－90%RH |
| 海拔高度 | ≤1000 米 |
| 外形尺寸 | 1800×800×1800 |
| 重量 | 1800kg |
| 噪音水平 | ＜ 85dB |
| 冷卻方式 | 強制冷風 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、試驗的等效性好。本裝置輸出即為正弦波，波形失真度小。波形畸變率 ＜3％，不同于其他類型的變頻電源裝置（其他類型的變頻電源裝置為方波輸出，經過波形整形而成的正弦波）。所以，本裝置在試驗過程中，不需要測量峰值。
- 2、采用光纖方式控制，徹底將高壓和低壓控制回路隔離。
- 3、體積小、重量輕、搬運靈活、非常適合現場使用。
- 4、操作簡潔方便、接線簡單，能夠提高工作效率50％（相對于發電機組方式）。
- 5、安全可靠，本裝置內集合了多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即斷開試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
- 6、本裝置中的信號源由專用芯片產生，采用微機控制，輸出頻率穩定性高，可以到達0.01Hz。
- 7、變頻輸出電壓由TI公司的高速微機控制，輸出電壓的不穩定度＜1%。
