本系統針對11kV/30MW水輪發電機的交流耐壓試驗設計制造
參考標準：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能
- 串聯諧振裝置采用了DSP平臺技術
- 多種工作模式，高試驗速度
注：關于產品購買、技術維護等服務，歡迎致電!
隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過 600MW，水力發電機組，單機最大容量已達700MW
110kV、220kV 的 SF6組合電器（GIS）以及高壓電纜，耦合電容器，這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備（即工頻試驗變壓器），則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。

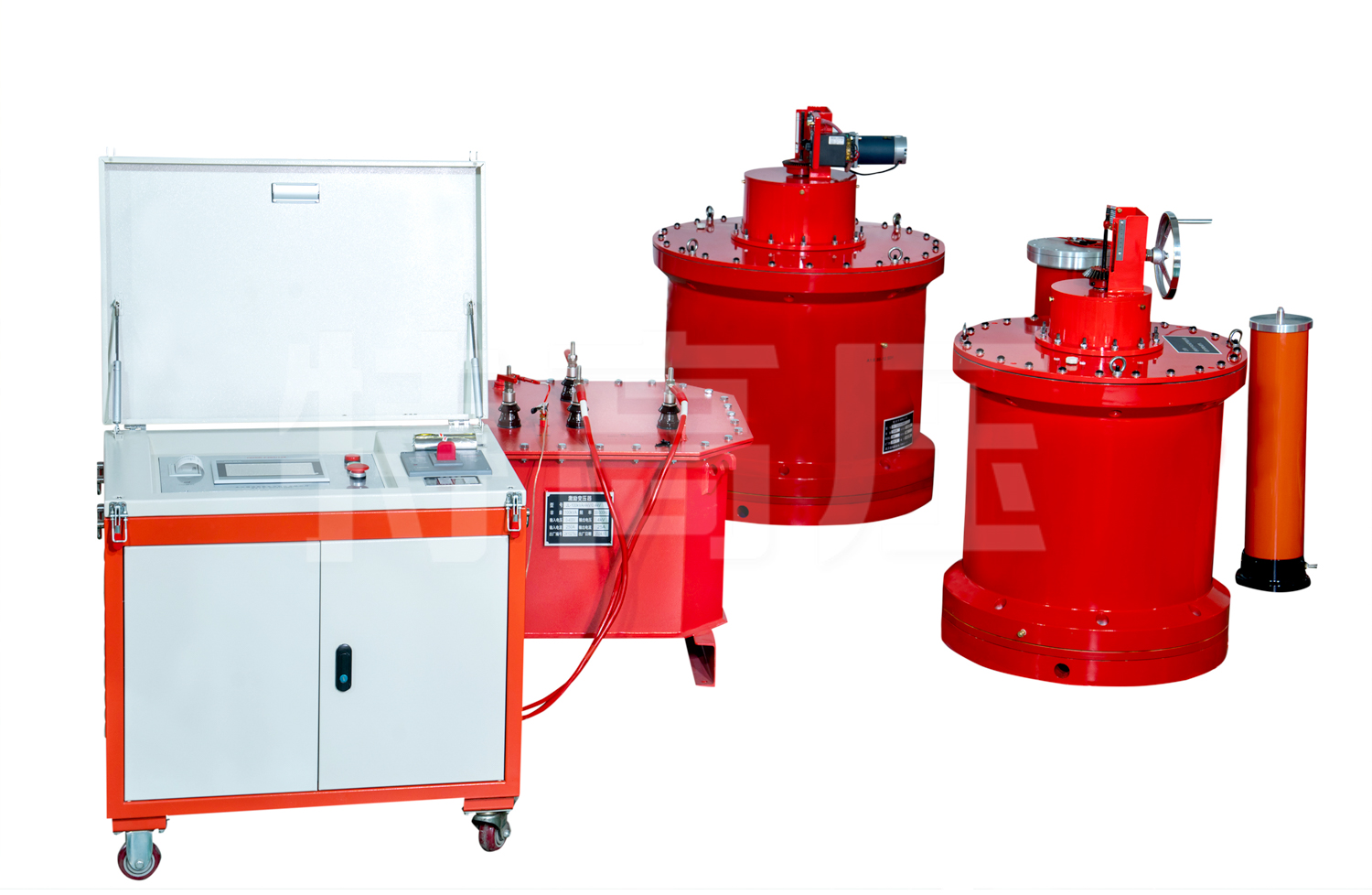

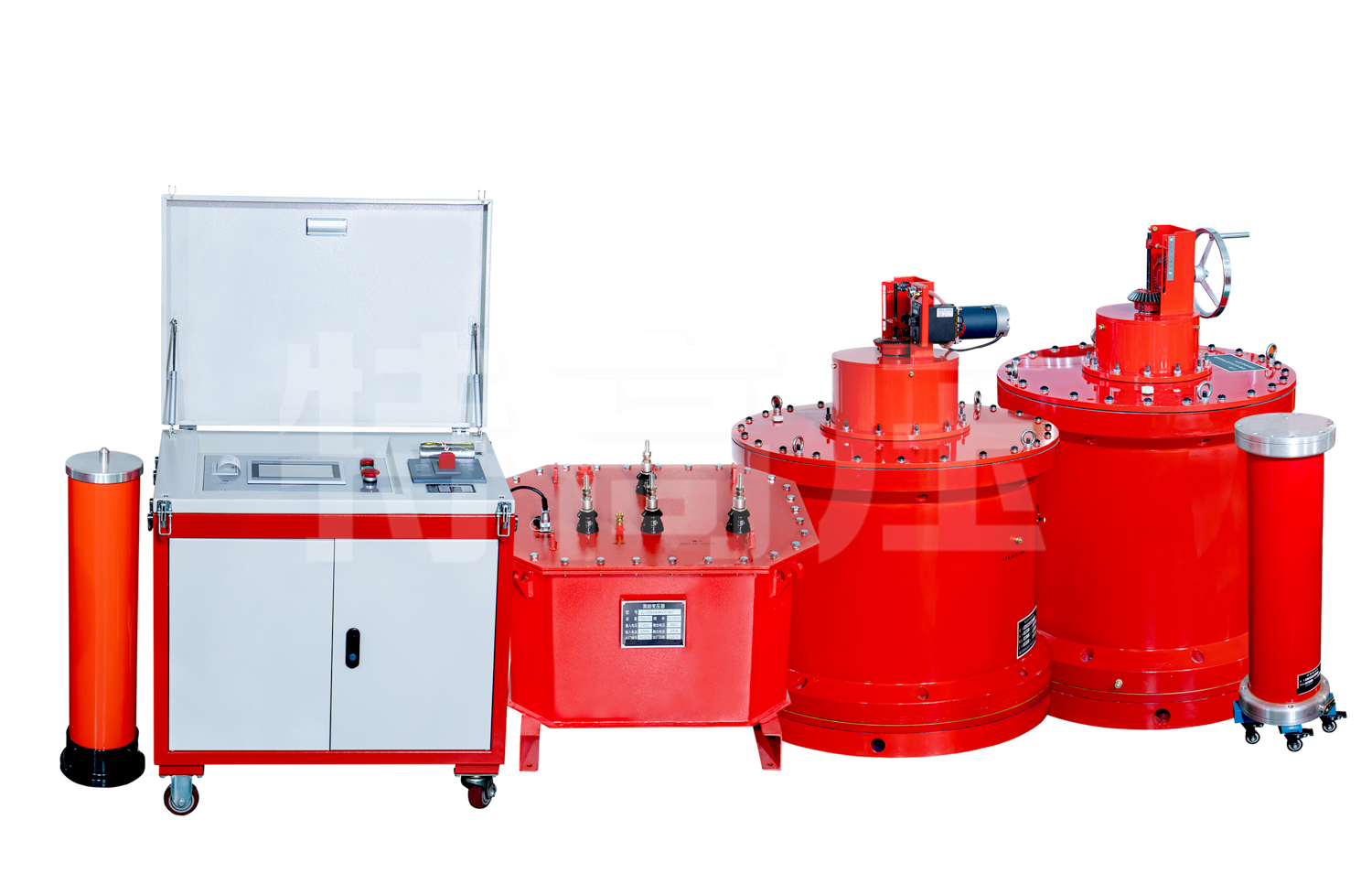

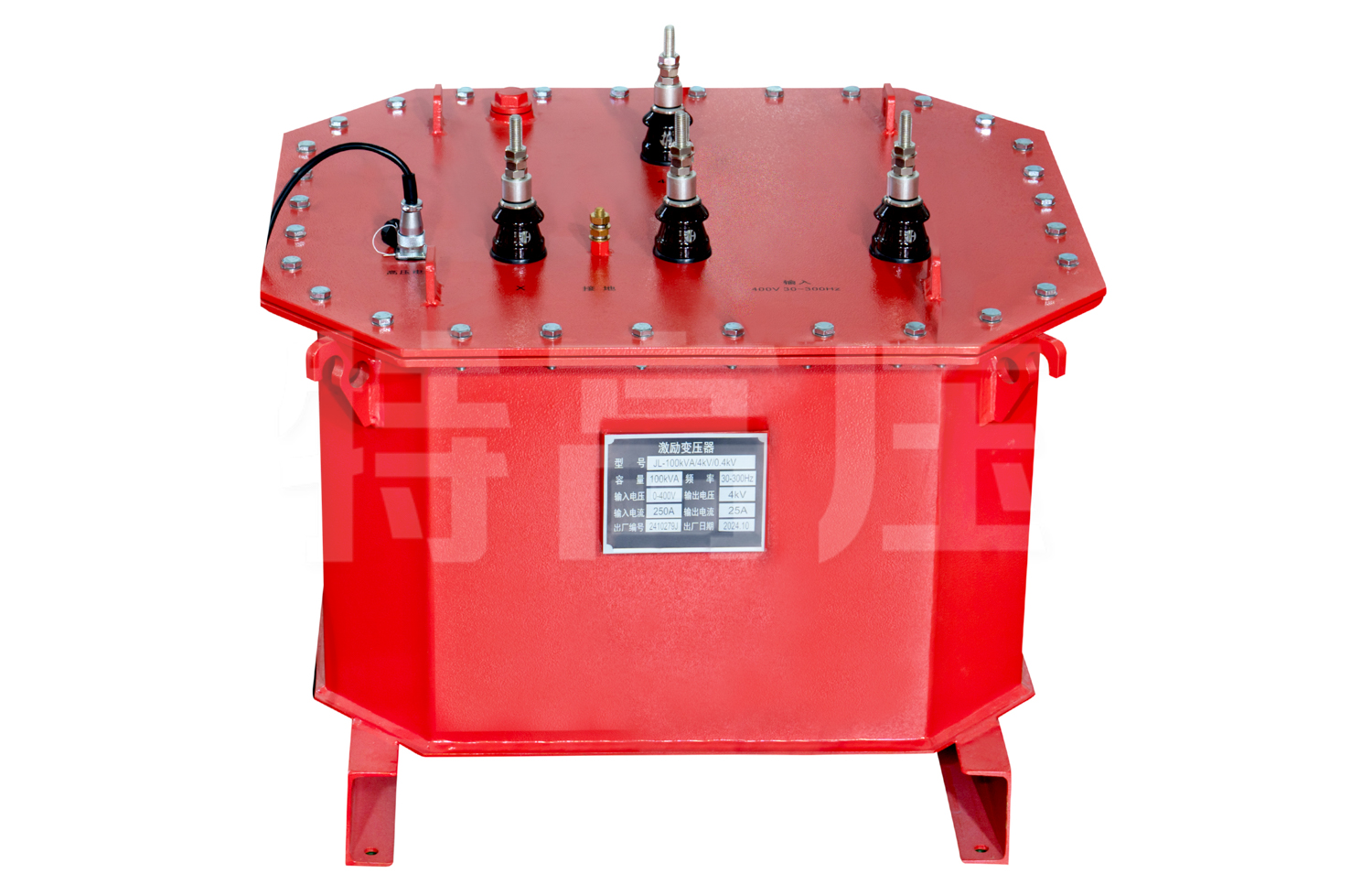

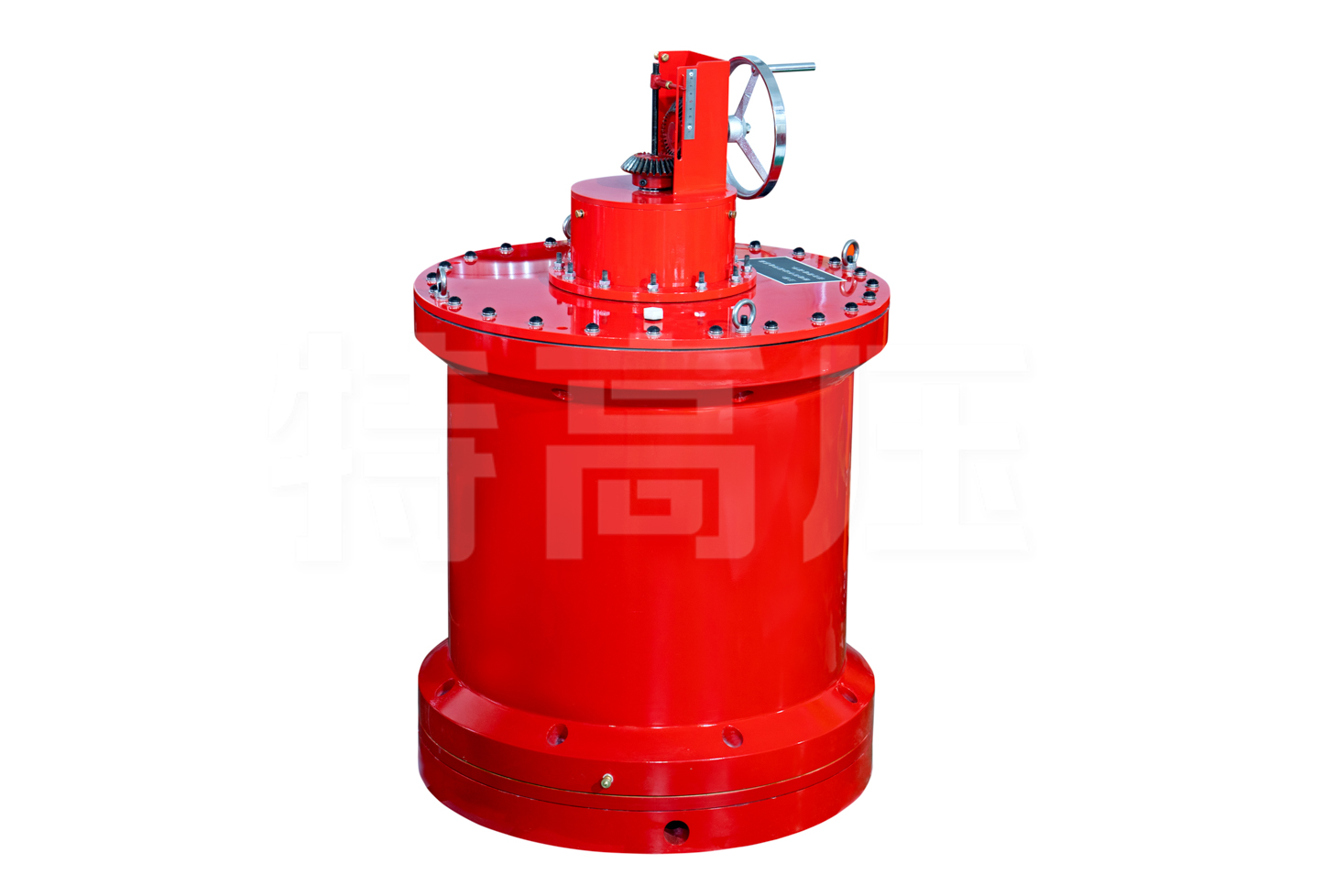

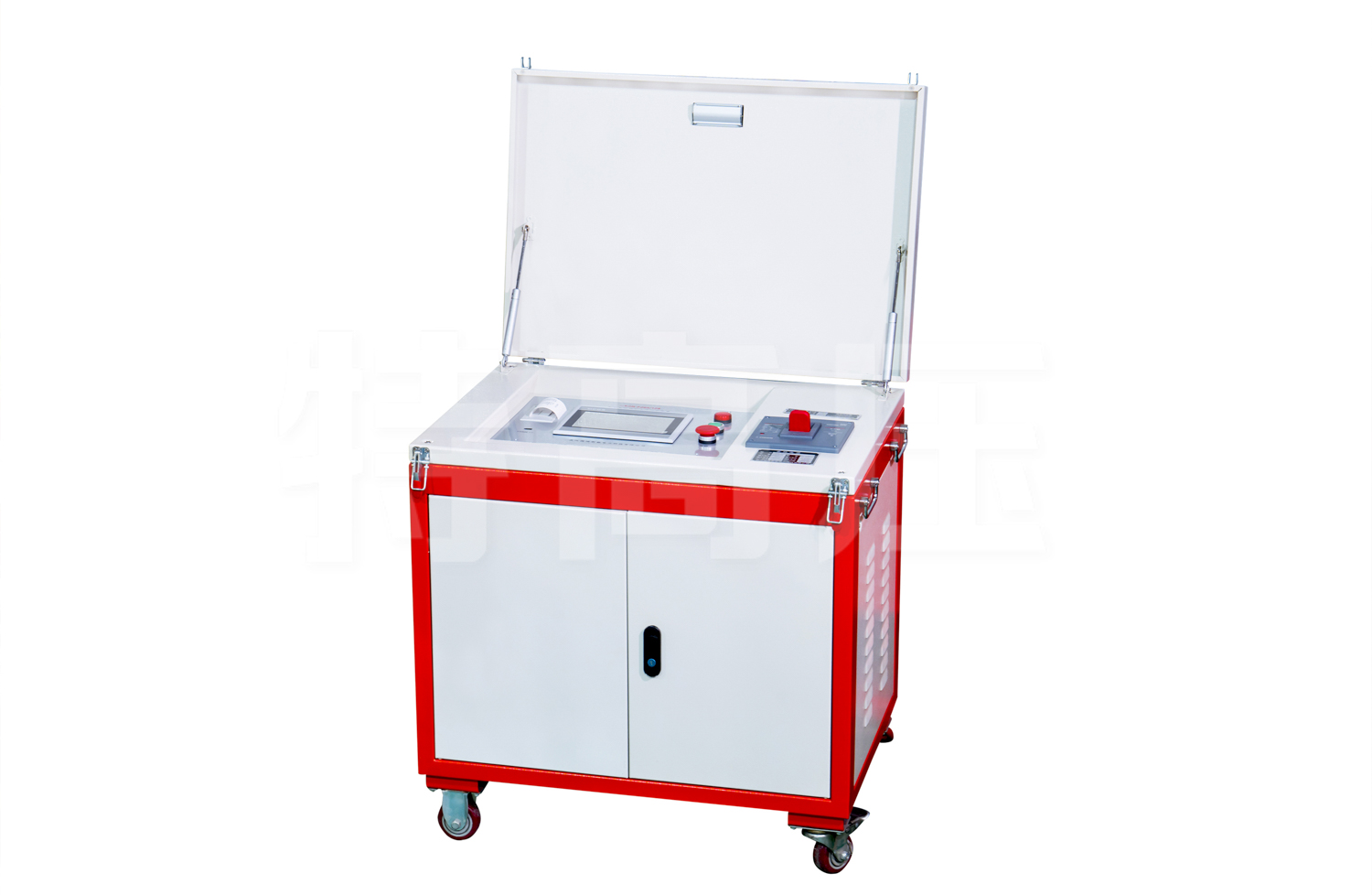

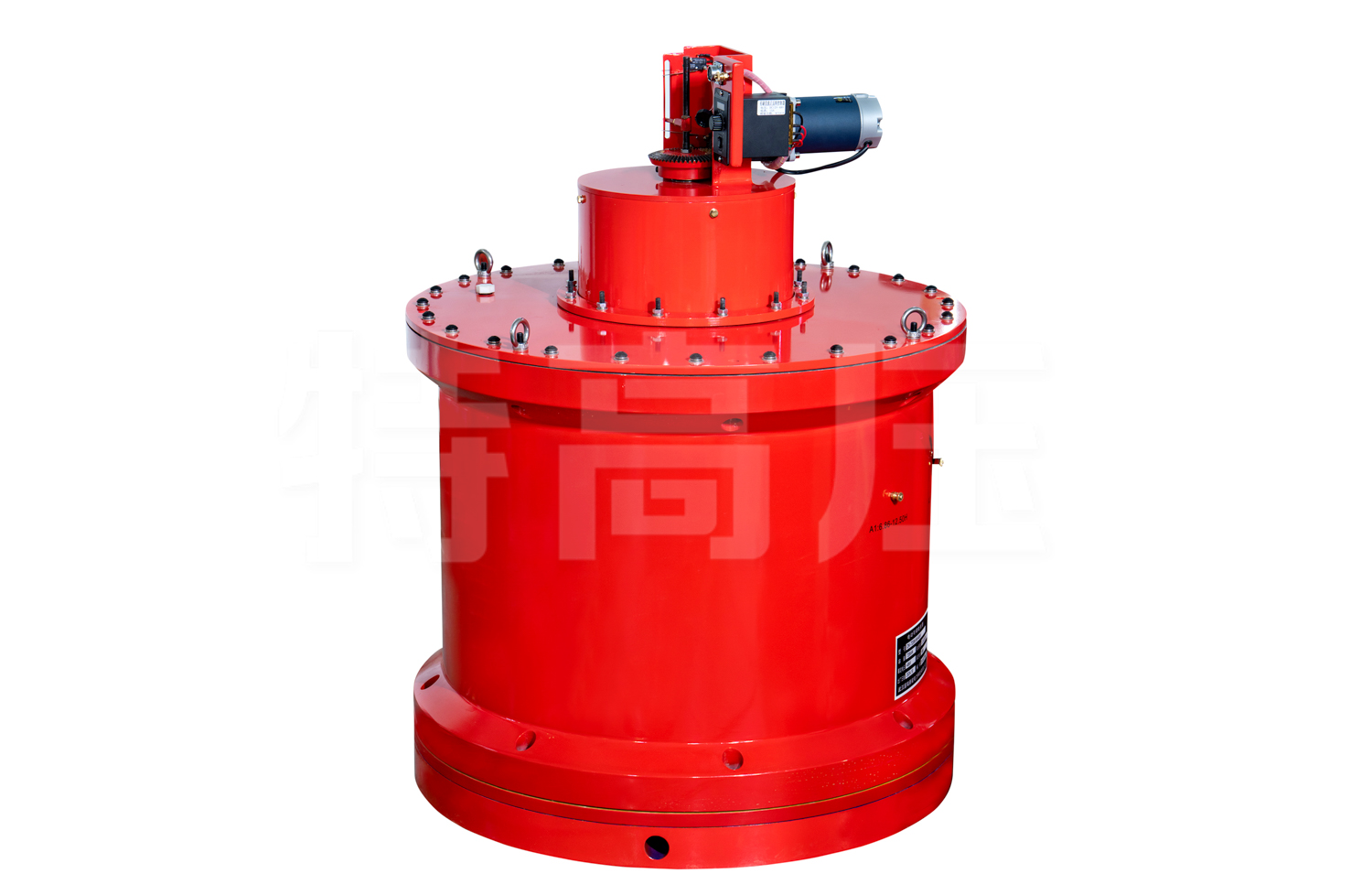

該裝置主要由電源主機、激勵變壓器、可調電抗器、電容分壓器、補償電容器組成。
產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置、串聯諧振裝置
產品參數
橡塑電纜線路交流耐壓試驗電壓和時間
| 額定電壓 U0/U(kV) | 試驗電壓 時間 | 時間(min) |
| 18/30 及以下 | 2U0 | 15(或 60) |
| 21/35-64/110 | 2U0 | 60 |
| 127/220 | 1.7U0(或 1.4U0) | 60 |
| 190/330 | 1.7U0(或 1.3U0) | 60 |
| 290/500 | 1.7U0(或 1.1U0) | 60 |
交聯聚乙烯電纜線路交流耐壓試驗電壓和時間
| 額定電壓 U0/U(kV) | 試驗電壓 | 時間(min) | |
| 新投運線路或不超過 3 年的非新 投運線路 | 非新投運線路 | ||
| 48/66 | 2u。 | 1. 6U。 | 60 |
| 64/110 | |||
| 127/220 | 1. 7U。 | 1. 36U。 | |
| 190/330 | |||
| 290/550 | |||
電力變壓器交流試驗電壓參考表
| 系統標稱電壓kV | 設備最高電壓kV | 交流耐受電壓 kV | ||
| 油浸式電力變壓器 | 干式電力變壓器 | |||
| <1 | ≤1.1 | —— | 2 | |
| 3 | 3.6 | 14 | 8 | |
| 6 | 7.2 | 20 | 16 | |
| 10 | 12 | 28 | 28 | |
| 15 | 17.5 | 36 | 30 | |
| 20 | 24 | 44 | 40 | |
| 35 | 40.5 | 68 | 56 | |
| 66 | 72.5 | 112 | —— | |
| 110 | 126 | 160 | —— | |
額定電壓 110(66)kV 及以上的電力變壓器中性點交流耐壓試驗電壓值(kV)
| 系統標稱電壓 | 設備最高電壓 | 中性點接地方式 | 出廠交流耐受電壓 | 交接交流耐受電壓 |
| 66 | -- | -- | -- | -- |
| 110 | 126 | 不直接接地 | 95 | 76 |
| 220 | 252 | 直接接地 | 85 | 68 |
| 不直接接地 | 200 | 160 | ||
| 330 | 363 | 直接接地 | 85 | 68 |
| 不直接接地 | 230 | 184 | ||
| 500 | 550 | 直接接地 | 85 | 68 |
| 經小電阻接地 | 140 | 112 | ||
| 750 | 800 | 直接接地 | 150 | 120 |
電力變壓器交流試驗電壓值
| 額定電壓kV | 最高工作電壓kV | 線端交流試驗電壓值kV | 中性點交流試驗電壓值 kV | ||
| 全部更換繞組 | 部分更換繞組或交接時 | 全部更換繞組 | 部分更換繞組或交接時 | ||
| <1 | ≤1 | 3 | 2.5 | 3 | 2.5 |
| 3 | 3.5 | 18 | 15 | 18 | 15 |
| 6 | 6.9 | 25 | 21 | 25 | 21 |
| 10 | 11.5 | 35 | 30 | 35 | 30 |
| 15 | 17.5 | 45 | 38 | 45 | 38 |
| 20 | 23.0 | 55 | 47 | 55 | 47 |
| 35 | 40.5 | 85 | 72 | 85 | 72 |
| 66 | 72.5 | 140 | 120 | 140 | 120 |
| 110 | 126.0 | 200 | 170（195） | 95 | 80 |
| 220 | 252.0 | 360 | 306 | 85 | 72 |
| 395 | 336 | （200） | （170） | ||
| 330 | 363.0 | 460 | 391 | 85 | 72 |
| 510 | 434 | 230 | 195 | ||
| 500 | 550.0 | 630 | 536 | 85 | 72 |
| 680 | 578 | 140 | 120 | ||
定子繞組交流耐壓試驗電壓
| 容量(kW) | 額定電壓(V) | 試驗電壓(V) |
| 10000 以下 | 36 以上 | (1000+2Un)*0.8，最低為 1200 |
| 10000 及以上 | 24000 以下 | (1000+2Un)*0.8 |
| 10000 及以上 | 24000 及以上 | 與廠家協商 |
定子繞組交流耐壓試驗
| 定子繞組交流耐壓試驗 | 1)大修前2) 更換繞組后 |
1)全部更換定子繞組并修好后的試驗電壓如下: | 1)應在停機后清除污穢前熱狀態下進行。處于備用狀態時，可在冷狀態下進行。氫冷發電機試驗條件同本表序號3的說明1) 2)水內冷電機一般應在通水的情況下進行試驗，進口機組按廠家規定，水質要求同本表序號3說明 5) 3)有條件時，可采用超低頻(0.1Hz)耐壓，試驗電壓峰值為工頻試驗電壓峰值的1.2 倍 4)全部或局部更換定子繞組的工藝過程中的試驗電壓請參考相關資料 |
||
| 容量 kW 或 kVA |
額定電壓 Un V |
試驗電壓 V |
|||
| 小于10000 | 36 以上 | 2 Un +1000 但 最低為1500 | |||
| 10000 及以上 | 6000 以下 | 2.5Un | |||
| 6000~ 18000 | 2 Un +3000 | ||||
| 18000 以上 | 按專門協議 | ||||
| 2)大修前或局部更換定子繞組并 修好后試驗電壓為: | |||||
| 運行20年及以下者 | 1.5Un | ||||
| 運行20年以上與架空線路直接連接者 | 1.5Un | ||||
| 運行 20 年以上不與架空線路直接連接者 | (1.3~1.5) Un | ||||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1/Q。
- 2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振勵磁電源只需試驗容量的 1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的 1/10-1/30。
- 3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿
- 4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的 1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。
- 5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
