適用于大容量，高電壓的電容性試品的交接和預防性試驗
參考標準：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
- 整個裝置單件重量很輕，便于現場使用
- 采用了DSP平臺技術
注：關于產品購買、技術維護等服務，歡迎致電!
變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

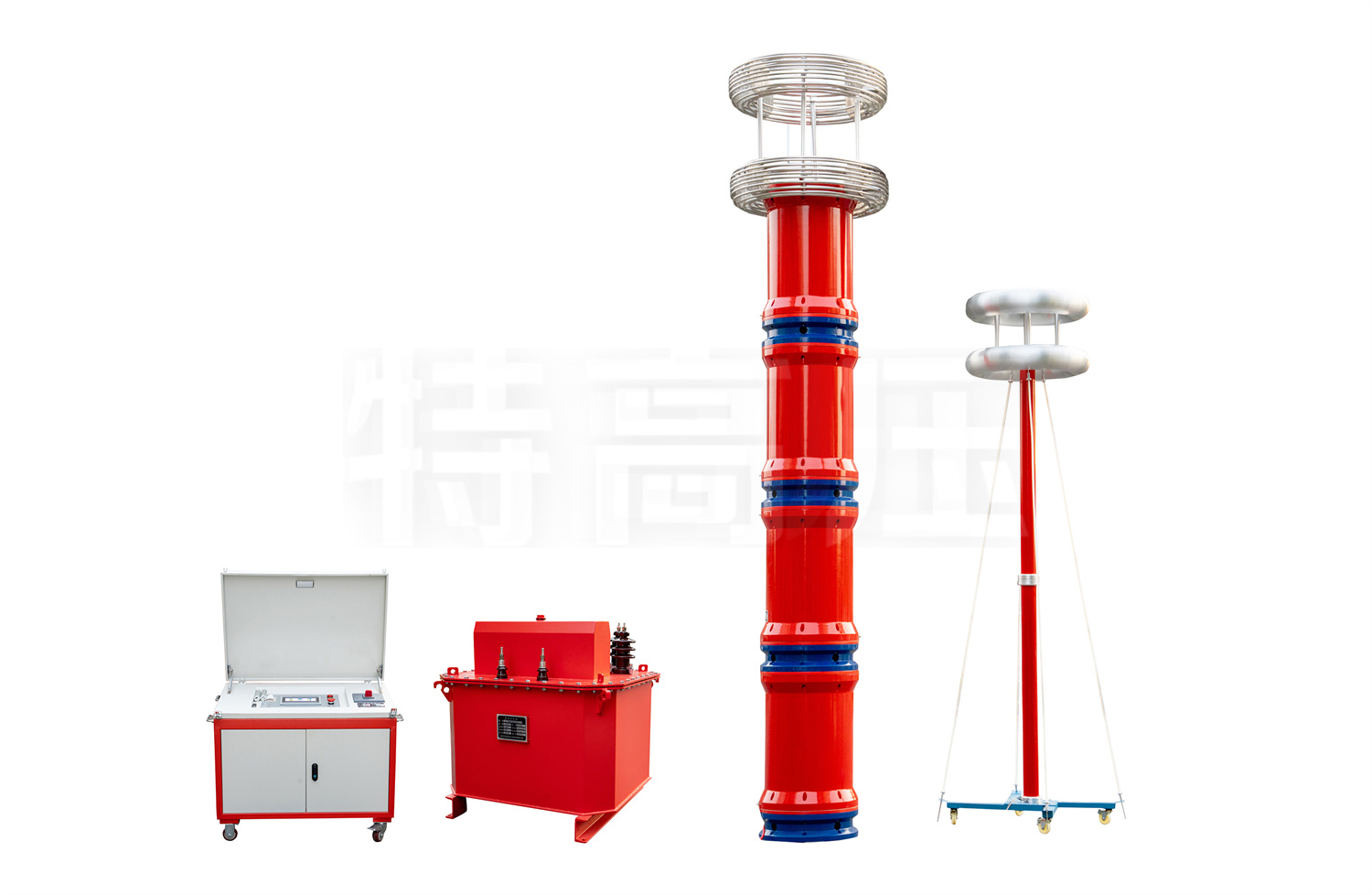

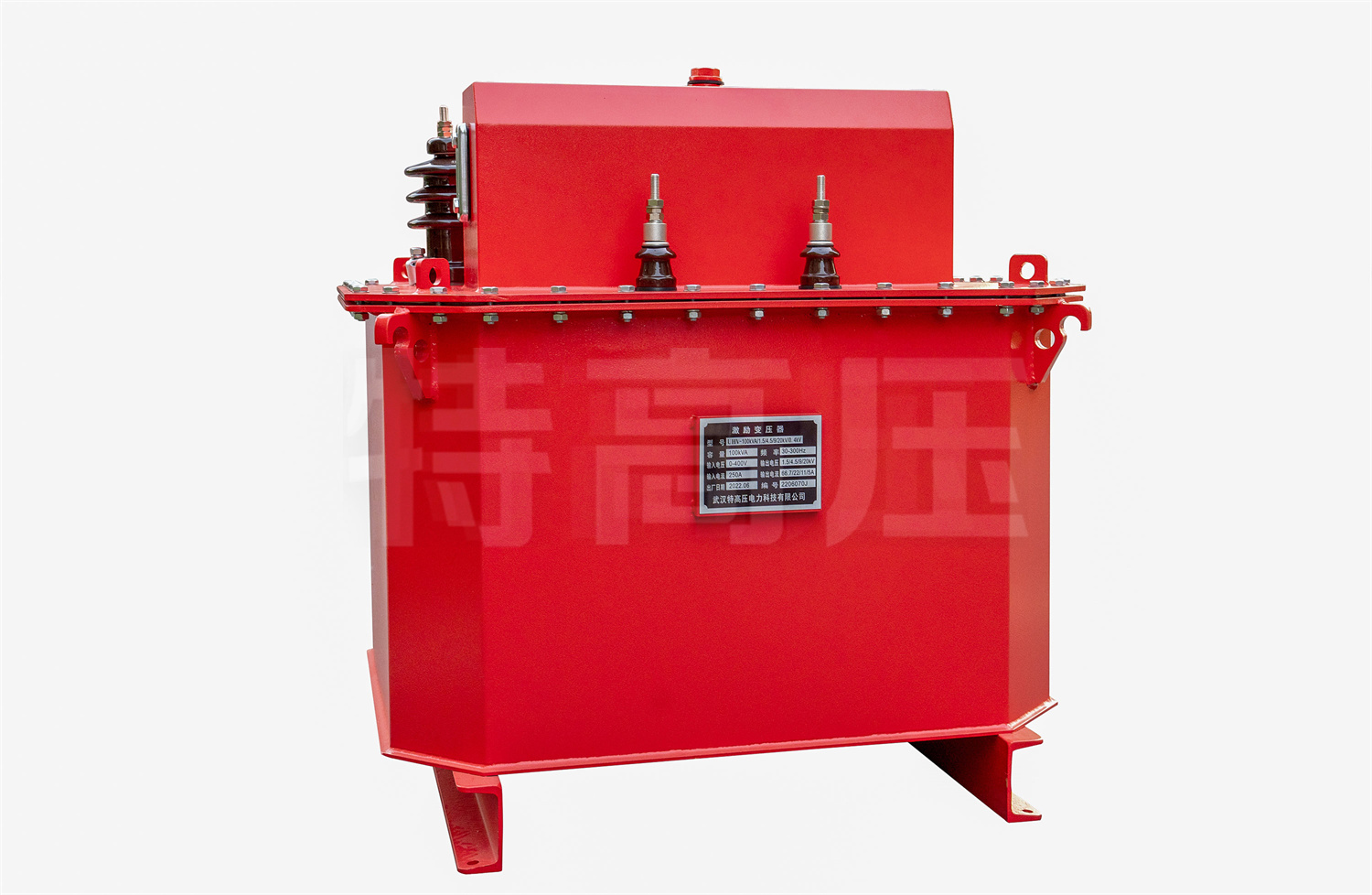

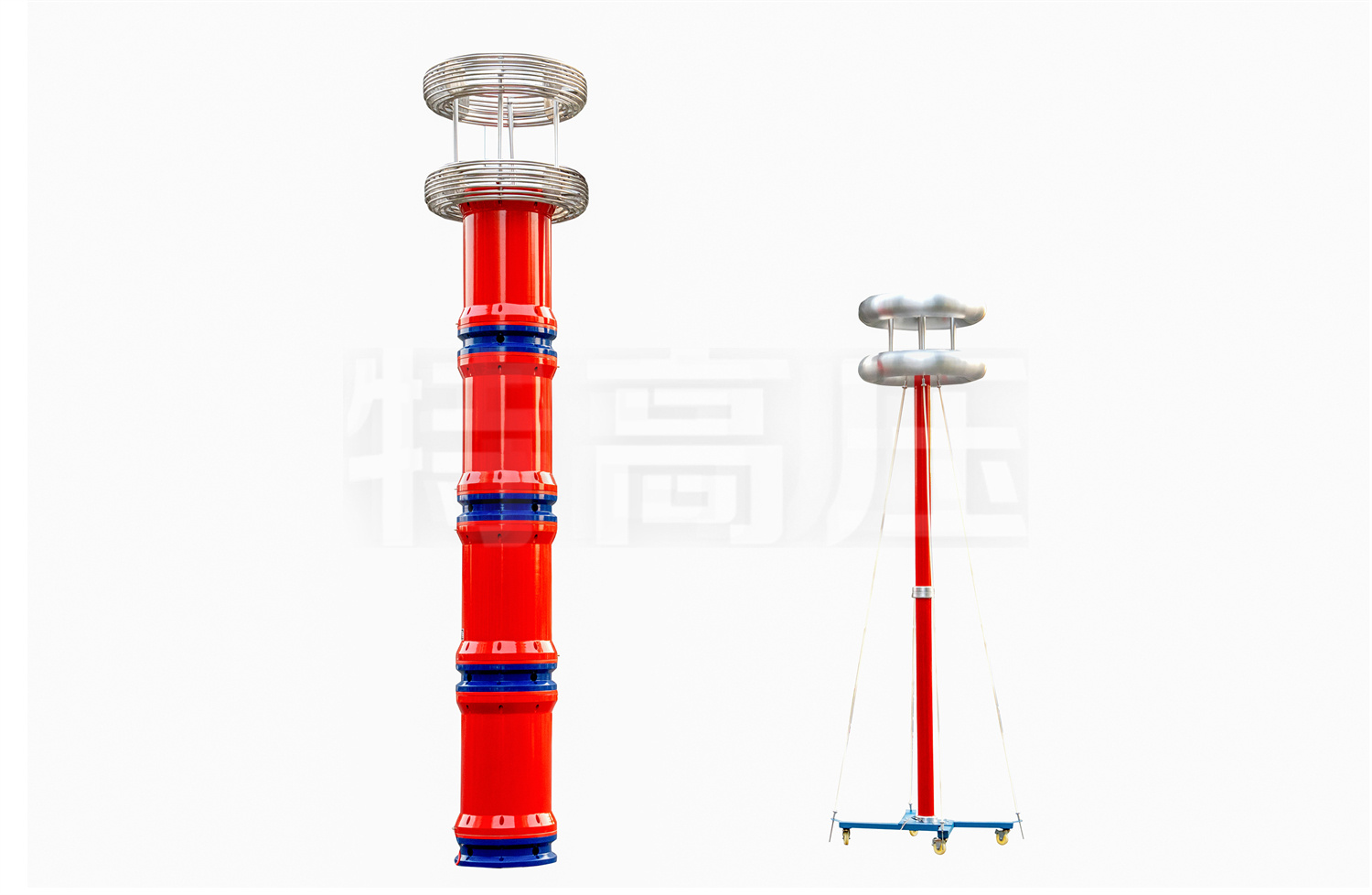

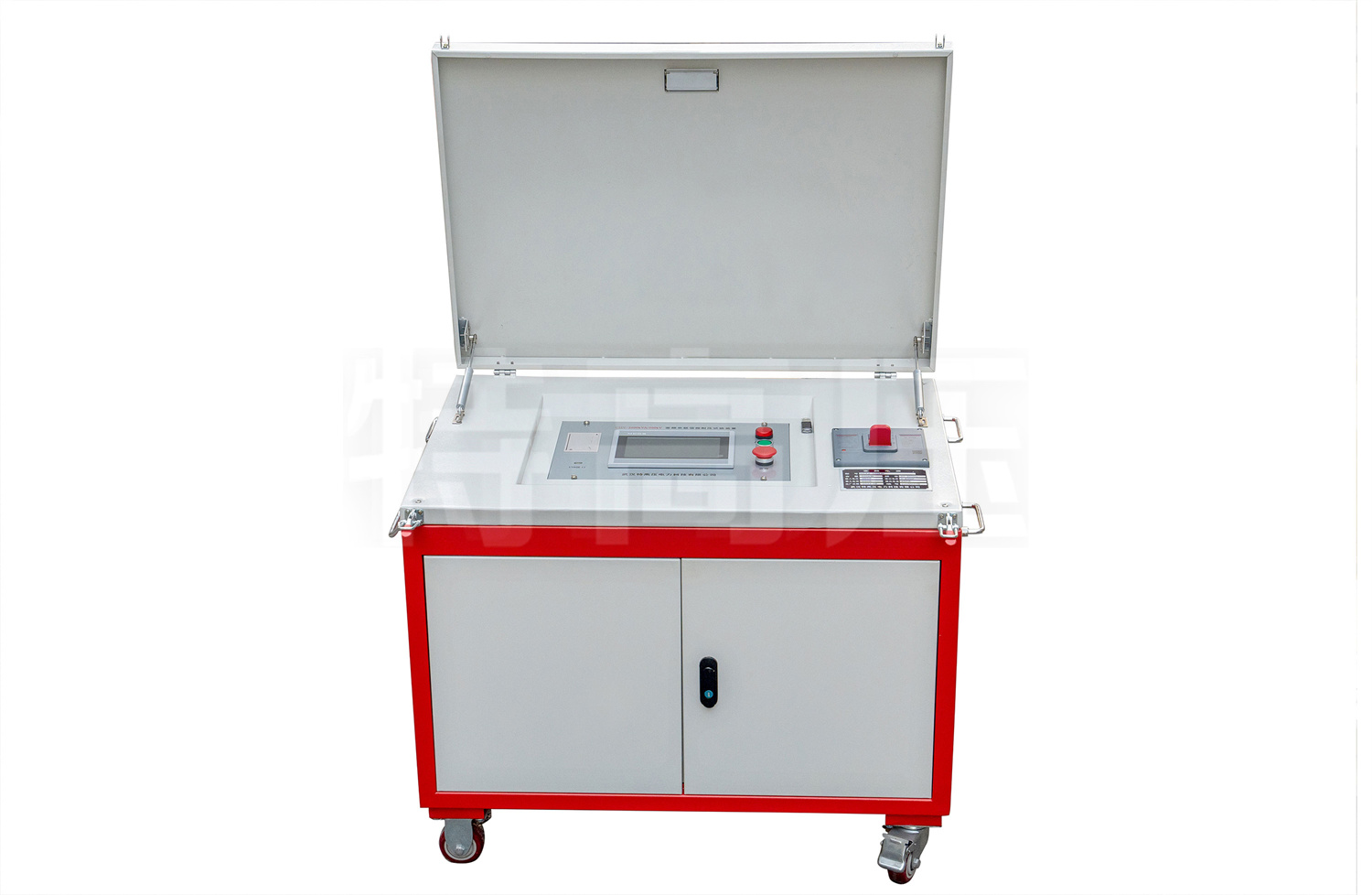

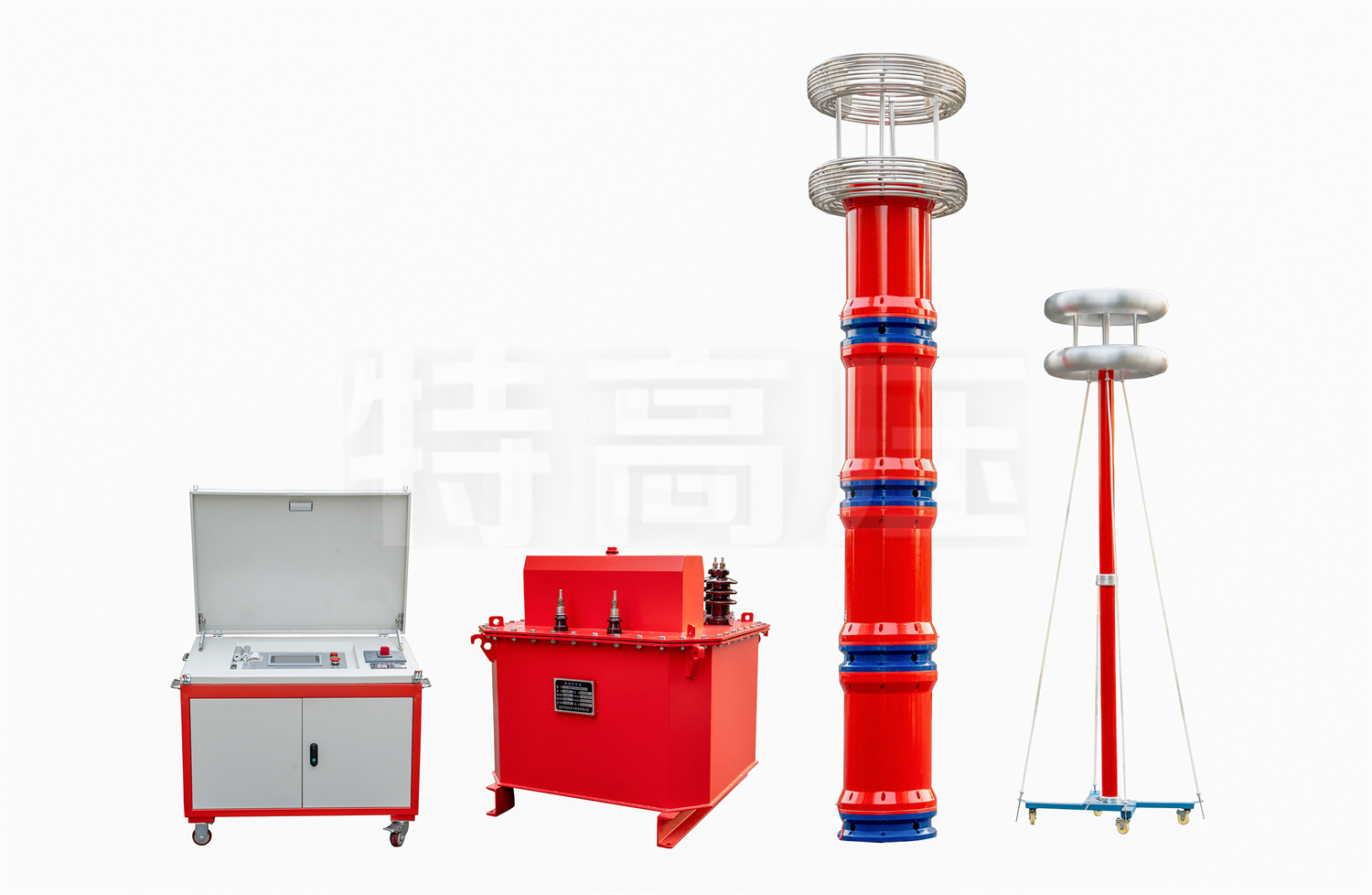

變頻串聯諧振試驗成套裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振勵磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置
產品參數
技術參數
| 額定輸出電壓 | 0～1000kV及其以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 工作時間 | 滿功率連續工作時間60min |
| 品質因數 | 30~90 |
| 頻率調節靈敏度 | 0.01Hz |
| 不穩定度 | ＜0.05% |
| 工作電源 | 單相220V或三相380V±10% |
| 工頻50Hz±5% |
系列產品配置(適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz))
| 產品型號名稱 | 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 |
| UHV-50/50 | 4kW | 25kV/1A二臺(干式) | 4kVA(干式) | 50kV | 1000kVA及以下10kV電力變。10kV開關、母線、PT、CT等。10kV(300mm2)電纜≤1.0km |
| UHV-108/108 | 6kW | 27kV/1A四臺(干式) | 6kVA(干式) | 110kV | 31500kVA及以下35kV電力變。35kV開關、母線、PT、CT等。10kV(300mm2)電纜≤2km。35kV (300mm2)電纜≤0.5km |
| UHV-200/200 | 10kW | 50kV/1A四臺(干式) | 10kVA(干式) | 200kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。35kV(300mm2)電纜≤1.0km。10kV (300mm2)電纜≤2.0km |
| UHV-270/270 | 15kW | 45kV/1A六臺(干式) | 15kVA(干式) | 300kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等。35kV(300mm2)電纜≤1.2km。10kV (300mm2)電纜≤3.0km |
| UHV-800/400 | 30kW | 50kV/2A八臺(干式); 100kV/2A四臺(油浸式) |
30kVA(干式); 30kVA(油浸式) |
400kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。110kV/220kVGIS、PT、CT等。35kV(300mm2)電纜≤2.0km。110kV (300mm2)電纜≤0.7km |
| UHV-1600/800 | 60kW | 200kV/2A四臺(油浸式) | 60kVA(干式) | 800kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。500kVGIS、PT、CT等。220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。220kV (400mm2)電纜≤1.0km |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式澆注，機械強度高，電氣絕緣性能好，美觀可靠。
- 2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
- 3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
- 4、操作界面支持語言切換功能，可同時支持多國語言自由切換，默認為中英文切換，其它語言可定制。
- 5、系統內置串聯諧振參數計算器，可一鍵快速計算出串聯諧振的電感、電容、頻率、諧振高壓電流，以及電纜電容量。
產品視頻
產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
