近日，武漢特高壓售后服務團隊接到北京電力工程公司發來的售后邀請，針對HTXZ串聯諧振試驗裝置、GM-5kV可調高壓數字兆歐表、ZGF直流高壓發生器、HTJF-8003局部放電檢測儀以及HTXL-H輸電線路故障距離測試儀等一批儀器提供技術支持。

隨后，武漢特高壓技術人員與客戶公司現場試驗人員楊工約定了時間，于當日上午到達河南省禹州市，下午到項目現場查看備試品的情況。備試品有110kV電纜和110kV氧化鋅避雷器。現場環境無法找到三相380V的電源，因此需要準備發電機，給諧振設備進行供電。

下午所有準備工作到位后，正式開始試驗。首先出場的是GM-5kV可調高壓數字兆歐表，對電纜、芯對地、愷對地、芯愷間測試絕緣，對氧化鋅避雷器測試絕緣。確認電纜絕緣值合格后武漢特高壓技術人員開始對電纜進行耐壓試驗。

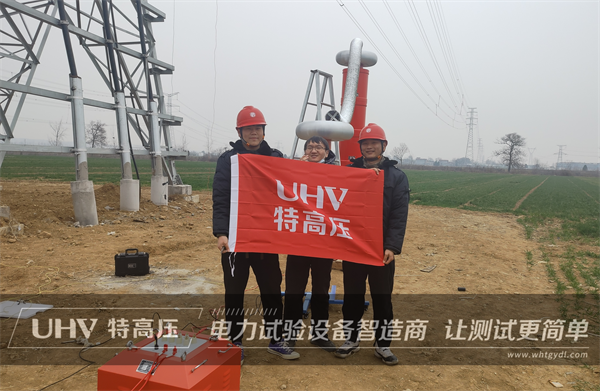

此次服務采用邊講解邊操作的模式進行，諧振由變頻源、勵磁激勵變壓器、電抗器以及分壓器組成。110kV電纜的試驗電壓為128kV，武漢特高壓的電抗器是27kV一節，有6節。裝置容量定為405kVA，分五節電抗器，電抗器單節為67.5kVA/2.5A/50H。

驗證：1、110kV/1200mm²長度0.35km電纜的交流耐壓試驗，電容量≤0.0847uF，試驗頻率30-300Hz，試驗電壓128kV，運行時間60min。

使用五節電抗器串聯，L=50×5×1.2=300H

試驗頻率：f=1/2π√LC=1/(2×3.14×√300×0.0847×10-6)=31.57Hz

試驗電流：I=2πfCU試 =2π×31.57×0.0847×10-6×128×103=2.02A

通過計算武漢特高壓技術人員得出至少需要5節電抗器即可完成試驗，這里實際用了6節電抗器，主要原因是順帶對其他測試設備進行檢測。接線完成后開機，選擇參數設置，只需要更改試驗電壓及耐壓時間即可，試驗電壓128kV，耐壓時間60分。進入手動試驗界面，再次確認接線及安全，確認后點擊開始試驗，點擊調諧，儀器將自動找頻率，當找到諧振點后點擊升壓直到128kV后等待試驗結束即可。

在耐壓中武漢特高壓技術人員使用HTJF-8003局部放電檢測儀對電纜進行局放檢測。耐壓完成后對電纜再次絕緣檢測及線參試驗，最后進行氧化鋅避雷器的直流特性試驗。

將所有設備依次完成試驗后，客戶的試驗人員再次使用設備對其它試驗點，獨立進行了各項試驗，均能夠很好的完成。至此，此次售后服務之旅順利結束！
