武漢特高壓旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。

這里我們將展示600kVA/120kV電纜交流諧振測試系統電抗器使用關系表

電動機、發電機、交流耐壓測試，電容范圍為0.0555~0.111uF，測試頻率60Hz，測試電壓120kV。

取頻率 60Hz

I=2πfCUtest=2π×60×0.111×10-6×120×103=5.0 A

相關電抗器電感L==1/ω2C=63.4H

※：根據上述測試電壓、電流、頻率和電感，12個電抗器電纜交流諧振測試系統串聯設計完成上述測試要求和用途，單電抗器為50kVA/20kV/2.5A/21H

驗證 1、

電動機，發電機，交流耐壓測試，電容范圍為0.0555uF，測試頻率60Hz，測試電壓120kV。

☆：電纜交流諧振測試系統的6個電抗器串聯時，電感為21*6=126H

測試頻率 f=1/2π√LC=1/（2×3.14×√126×0.0555×10-6）=60.2Hz

測試電流 I=2πfCUtest=2π×60.2×0.0555×10-6×120×103=2.5A

驗證 2、

電動機，發電機，交流耐壓測試，電容范圍為0.111uF，測試頻率60Hz，測試電壓120kV。

☆：6個電抗器串聯時，2組并聯，電感為（21*6）/2=63H

測試頻率 f=1/2π√LC=1/（2×3.14×√63×0.111×10-6）=60.2Hz

測試電流I=2πfCU試=2π×60.2×0.111×10-6×120×103=5.0A

結論：裝置容量為600kVA/120kV;12個電抗器，單堆容量為50kVA/20kV/2.5A/21H，通過組合使用滿足試驗要求。

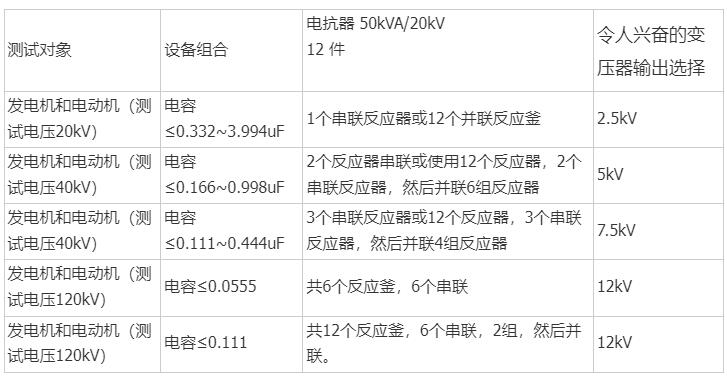

電纜交流諧振測試系統電抗器使用關系表
