絕緣電阻測試原理

絕緣電阻測試的原理是施加電壓測量穩態漏電流，然后用電壓除以電流（R=V/I）。如果 IR 滿足，否則超過必要的值，則 IR 測試成功。

測量的目標絕緣電阻可以通過在施加電壓“V”后測量流向目標的電流來計算，之后，施加的電壓“V”可以除以產生的電流“I”。

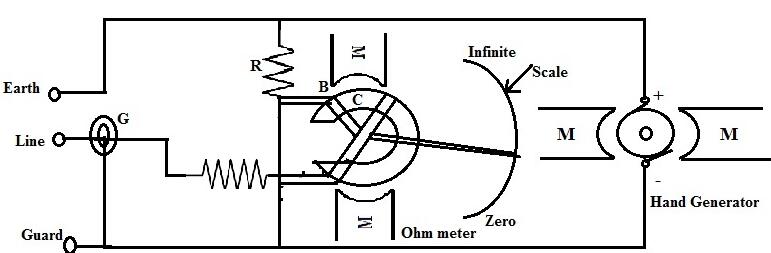

絕緣電阻測試電路圖

絕緣電阻可以用兆歐表來測量。該儀器可以通過內置直流發電機或更高電壓的電池供電。兆歐表也稱為兆歐表。該設備是一個高電阻歐姆表，包括一個發電機。該設備包括三個連接，如線路端子 (L)、接地端子 (E) 和保護端子 (G)。這三個端子在下圖中用 L、E 和 G 指定。

電阻可以簡單地在兩個端子之間測量，如 L&E，而保護端子用于其他測試目的，其中一個電阻必須與另一個電阻隔離。

儀器中的發電機是線路操作或手動破解的，它會產生高直流電壓，從而在整個和被測絕緣表面上產生少量電流。一旦測量了絕緣性，電阻值就可以顯示在指示器刻度上。

可以使用以下程序測試絕緣；

在使用兆歐表之前，我們需要檢查這個儀器是否在未連接時提供無窮大值，一旦兩個端子連接在一起則應提供零值并轉動手柄。

要執行絕緣電阻測試，您必須驗證電纜是否與任何設備分離，并確保設備內沒有渦流通過接地。儀器必須在正常工作溫度下，因為電阻與溫度有關。

確保電纜的兩端彼此分開。現在將兆歐表的兩個端子連接到要測試的導體上。如果讀數顯示無窮大，則導體絕緣良好。

本試驗的重要性在于檢驗導體間絕緣的可靠性。該測試有助于發現電路中的短路問題。
