特高壓電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。

重點是由電感器和電容器組成的電路，它們在外部交流電源的作用下會引起振蕩。每個振蕩電路都有自己的固有頻率。當外部交流電源的頻率等于電路的固有頻率時，振蕩（電壓或電流）的幅度最大。這種現象稱為共振。共振廣泛應用于現代無線電和電子技術。本文只分析了串聯諧振和并聯諧振。

一、串聯諧振原理

圖1是由電阻、電感和電容組成的串聯控制電路。在外角頻率為ω的正弦信號電壓保護作用下，R、L和C串聯設計電路中的感抗和容抗可以相互補償。當感抗和容抗不相等時，阻抗角≠0、電路為電容性（XC>XL）或電感性（XC<XL）；電路中的電流通過提前研究電壓或通過產生滯后和電壓來改變。如果電路的角頻率ω、L和C參數能夠滿足企業的特定條件，電感和電容電抗補償，無相互影響為XL=XC，電路電抗X=XL-XC=0，此時我們的電路阻抗角=0，電路中的電流和電壓與相位的問題將發生，這種電路的精神狀態稱為諧振，得到了不同的諧振頻率f=1/2πLC。因為它發生在知識序列的整個電路中，所以被稱為信息序列共振，其特征主要如下：

電路的阻抗為Z=R+（XL-XC=R，具有最小值，從而使電路中的電流I=U/R最大化。由于=為0，電路對電源具有電阻，只有電感器L和電容器C之間發生能量交換。在串聯諧振中，UC表示UL可能超過施加的電源電壓（因為XL=XC，UL=UC）。因此，當UL和UC相位相反時，電源電壓U=UR，但不能忽略UL和UC的單一影響：UL=UL=U/RXLUC=IXC=U/RXC當XL=XC>R時，UL和UC高于電源電壓U，等于交流電源電壓的Q倍（稱為電路的質量因數或諧振因數）是無量綱的，Q=UC/U=UL/UL/U1/CR=L/Rx，如果L=1/C>>R，則Q>>1，因此，當電路接近諧振時，電感器L和電容器C兩端的電壓將大大超過施加的電壓。

串聯諧振電路的總阻抗為純電阻，并減小到與電路電阻相等的最小值；電路中的最大電流；電感器兩端的電壓等于電容器兩端的電流，電容器兩端電壓等于交流電源電壓的Q倍。因此，串聯諧振也稱為電壓諧振。串聯諧振的相量圖如圖2所示。

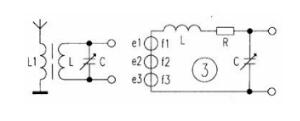

串聯諧振廣泛應用于無線電工程中。圖3是普通收音機的輸入電路。L和C形成串聯諧振電路。例如，當弱信號電壓被饋送到串聯諧振電路中時，可以在電容器或電感器的兩端獲得比輸入電壓大很多倍的電壓。其他不同頻率的信號沒有達到諧振，因此環路中的電流非常小，這在信號選擇和干擾抑制方面起到了作用。

二、并聯諧振原理

在電感器、電容器和外部學生交流電源并聯連接的振蕩信號電路中，電感傳感器線圈通常由電阻和電感的串聯組合表示。一般來說，電容器的損耗和漏電流非常小，在某些經濟條件下，企業可以忽略不計，如圖4所示。如果回路的電感和電容電抗都比電阻影響大得多，即ωL（ωC）>>R，則并聯控制回路的固有特征頻率可以近似為F=1/2πLC。如果Q、L、C達到我們的特定社會條件，則并聯系統電路等于適應BL＝BC BC＝1/（BL＝LΩ，ΩC）的感覺和能力，從而使輸入電納B等于零（B＝BL-BC＝0），將與電流和電壓相位（Ω＝0）一起工作，該發展可以稱為R、L、，并聯雙諧振技術原理的特點分析如下：

電路的阻抗最大，在外部電源電壓下，電路中的電流在諧振時達到最小值，I=U/ZO。由于電源電壓與電路中的電流相同（＝0），所以電路對電源具有電阻，并且電路ZO的阻抗等于電阻。

在諧振時，并聯支路的電流大致相等，并且比總電流大很多倍，如圖5.5所示。因此，當電路諧振時，電路兩端將有高電壓。根據這一特性，并聯諧振也稱為電流諧振。

共振在電力工程中經常是有害的。例如，380/220v電源線發生串聯諧振，盡管電壓UL和U位于l和C端子。它們相互抵消，但它們各自的影響不容忽視。它們通常遠高于所施加的電壓，該電壓可能在數千伏，這可能非常危險。當電力線路發生并聯諧振時，支路電流通常超過電路的總電流，導致保險絲斷開、開關跳閘或燒毀電氣設備。這就是電線避免共振的原因。

另一方面，諧振現象在無線電和電氣技術中有廣泛的應用，諧振通常是信號接收（如無線電調諧和if放大）、干擾消除以及一些振蕩器和濾波器電路中的主要成分。

諧振也廣泛用于感應爐電路。通常覆蓋電感器通過線圈到并聯或串聯電容器，以構成并聯系統諧振或串聯諧振控制電路，使感應爐工作在接近諧振網絡狀態，以獲得相對較高的功率影響因數和效率。
