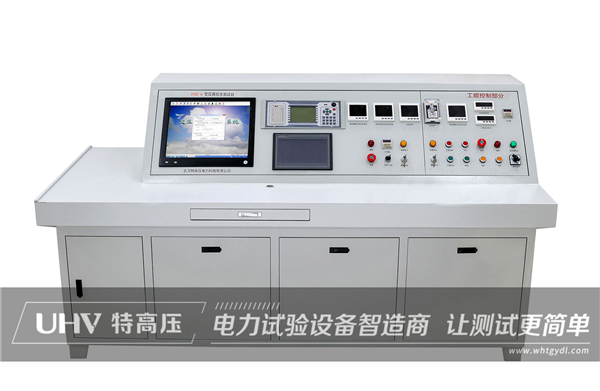

特高壓電力專業生產變壓器綜合測試臺可以幫助眾多電力工作者更加方便的進行各類電力測試。

一、 系統保護

1.緊急按鈕

為了在測試過程中檢測到緊急情況時快速斷開電源，操作面板上提供了緊急停止按鈕，按下該按鈕可快速斷開測試電路以供緊急使用。

2.警告燈

系統配有警告燈，測試開始后，警告燈亮起以顯示提醒；

系統配有警鈴，測試人員可以手動或自動控制系統發出提醒。

3.設備保護

為了保護設備運行的安全，系統提供了四級保護、輸入保護、輸出保護、測量保護和測試保護，以確保測試項目或測試設備在測試過程中能夠及時報警并快速實施。保護動作后，系統將給出相應的提示以確定故障原因。

3.1輸入保護

在電壓調節器的輸入端提供過流繼電器保護，根據電壓調節器輸入額定電流進行設置，以確保電壓調節器輸出端的電流不會過大，并可作為輸出保護的后備保護；

在發電機組牽引電機的啟動側安裝電機保護器，并根據電機的額定電流設置，以確保發電機組的安全啟動。

3.2輸出保護

在電壓調節器和發電機組的輸出端提供過電流繼電器保護，并分別設置電壓調節器與發電機組的額定輸出電流，以確保電壓調節器輸出端的電流不會過大；

在電壓調節器和發電機組的輸出端測量電壓和電流信號。電壓和電流信號通過數字傳感器轉換為RS/485信號輸入PLC，然后在PLC內設置電壓調節器和發電機組輸出端的額定電壓和電流。該保護用作過電流繼電器的備用保護。

3.3測量保護

測試軟件為測量設備提供保護。在測試過程中。如果測量的電壓或電流值超過精密測量變壓器或功率分析儀的電壓和電流范圍，系統將在第一時間處于一定的安全裕度。發出警告并暫停升壓操作。如果電壓和電流測量值超過該安全裕度，系統將立即執行緊急停止操作，并切斷所有回路控制部件并發出提示。

3.4零升壓保護

為了確保系統能夠從零升壓和通電，斷開輸出電源后，系統將自動將電壓調節器歸零（下限）。如果在電力傳輸之前電壓調節器不在零位置，則應將調節器降低到零位置，然后執行電力傳輸操作。如果電壓調節器無法到達零位，系統提示無法執行電力傳輸操作。

4.受試者保護

根據被測變壓器輸入端的額定電壓和電流值，設置過電壓和過電流保護。保護動作后，測試軟件給出相應提示。此保護屬于計算機程序中設置的保護。它在小型變壓器的測試中失敗，但不能達到更高級別的保護。固定值可作為保護被測變壓器的有效手段

5.其他防護措施

系統可為特殊目的預留多個觸點（用戶定義，如測試區域的防護門或緊急停止按鈕）。

二、注意事項

1.設備買方只需提供一個頻率為50Hz±0.1、電流不小于500A的三相配電柜；

2.安裝現場的接地電阻不得大于0.5歐姆；為了保持現場的完整性，最好在土建施工期間在控制室和設備區預挖電纜溝；

3.向買方交付設備時，應同時提供詳細的技術文件、操作說明、電氣安裝圖紙和相關材料；

4.未盡事宜由雙方協商解決。
