特高壓電力旗下的變壓器變比測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

變壓器匝數比測試用于確定變壓器一個繞組的匝數與變壓器同相其他繞組的匝數的關系。

變壓器極性測試確定了各種變壓器繞組的矢量關系。變比測試既用作驗收測試又用作維護測試 1，而極性測試主要是驗收測試。

使用的測試設備通常是為此目的設計的匝數比測試儀。如果不可用，可以使用至少 0.25% 滿量程精度的電壓表來測量輸入和輸出電壓，以進行近似。

變壓器匝數比試驗時 2執行時，應確定所有空載分接頭的比率。如果變壓器配備有載分接開關 (LTC) 1，應為每個 LTC 倉位確定該比率。如果變壓器同時具有 LTC 和空載分接開關，則應確定 LTC 的每個位置與空載分接開關的一個位置的比率，反之亦然。

該測試可用于確定變壓器是否有任何短路匝或不正確的連接，以及在驗收測試中驗證銘牌信息。

變壓器匝數比測試連接

在測試變壓器的匝數比時，連接是通過匹配平行向量來確定的。

變壓器匝數比測試儀有多種樣式和測試連接，但所有匝數比測試儀都至少有兩條高線和兩條低線?；驹O置程序如下所述，確保變壓器的所有端子都與變壓器的線路或負載斷開。如果需要，可以保留接地連接。在測試前通過初步檢查來驗證測試裝置的性能。

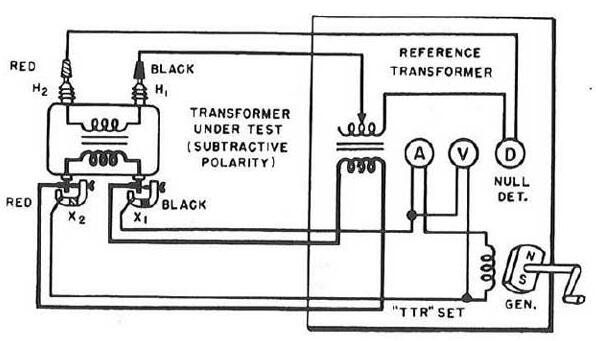

單相模型：將勵磁引線（X1 和 X2）連接到要比較的兩個繞組的低壓繞組。通過將 H1 次級引線連接到對應于 X1 連接的高壓端子來匹配變壓器極性。

將 H2 引線連接到另一個高壓端子。如果兩個繞組都在一側接地，則將 X1 和 H1 連接到接地側。

始終激勵整個低壓繞組。對于多相變壓器，在每組要測量的繞組上重復該過程。

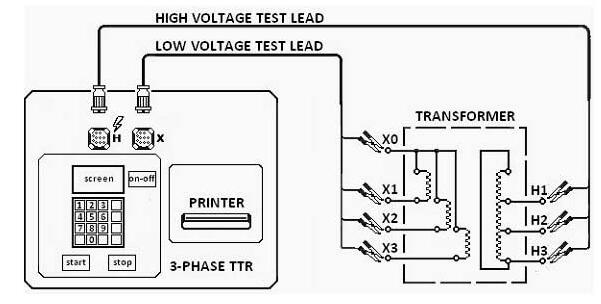

三相型號：將H0、H1、H2和H3測試電纜連接到被測變壓器相應的高壓繞組端子上。對于三角形連接繞組，不使用 H0將 X0、X1、X2、X3 測試電纜連接到被測變壓器相應的低壓繞組上。對于三角形連接的繞組，不使用 X0。

僅使用 H1、H2 和 X1、X2 引線就可以使用三相 TTR 測試裝置測試單相兩繞組變壓器。

變壓器匝數比測試值

匝數比測試結果與相鄰線圈或計算的匝數比的偏差不應超過半個百分點，超出此容差的測試值可能表明變壓器繞組短路或開路。檢查所有測試裝置連接并對 TTR 執行自檢并在必要時重新測試。
