絕緣電阻測試

電流互感器繞組和接地繞組之間的絕緣應檢查介電強度 1在進行全面的 CT 測試時。執行三個測試以確定被測 CT 的絕緣狀況：

初級到次級：檢查高低之間的絕緣狀況。

初級對地：檢查高對地之間的絕緣狀況。

二次接地：檢查低對地之間的絕緣狀況。

絕緣電阻讀數應在一段時間內保持相當穩定。絕緣電阻值趨勢的急劇下降表明絕緣退化，需要進一步調查來診斷問題。

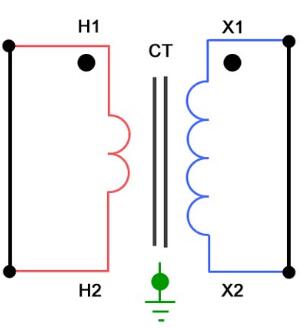

額定 600V 或以下的電流互感器的絕緣測試通常在 1000VDC下進行，測試前先將H1和H2短接被測CT的初級繞組，再將X1和X2-X5短接被測CT的次級繞組。
移除中性地線并將 CT 與任何相關負載隔離。繞組短路后，CT 將成為一個三端試樣。

絕緣電阻測試值 3應將 CT 的讀數與先前測試獲得的類似讀數進行比較。歷史讀數的任何大偏差都應要求進一步調查。

規定額定電壓為 600V 或更低的變壓器線圈在 1000VDC 下的最小絕緣電阻為 500 兆歐。有關詳細信息，請參閱第 7.10.1 節。

通常接受的最小絕緣電阻為 1 兆歐。任何以兆歐為單位的讀數都被認為是良好的絕緣，但是，絕緣測試結果的趨勢給出了 CT 絕緣的真實狀況。

絕緣讀數受樣品溫度的影響很大。如果將讀數與之前的讀數進行比較，則需要應用適當的校正因子，如果在得出任何結論之前是在不同的溫度條件下進行的。
