絕緣電阻測試原理

絕緣電阻測試原理是施加電壓測量穩態漏電流，然后將電壓除以電流（R = V/I）。如果 IR 滿足其他方面的要求，則 IR 測試成功。

測量的目標絕緣電阻可以通過在施加電壓“V”后測量流向目標的電流來計算，之后，施加的電壓“V”可以除以產生的電流“I”。

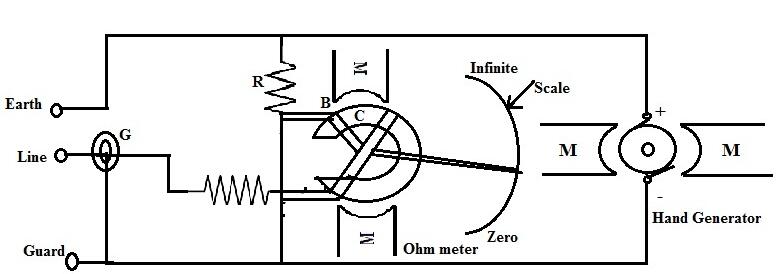

絕緣電阻測試電路圖

絕緣電阻可以用兆歐表來測量。該儀器可以通過內置直流發電機或更高電壓的電池供電。兆歐表也稱為兆歐表。該設備是一個包含發生器的高電阻歐姆表。該設備包括三個連接，如線路端子 (L)、接地端子 (E) 和保護端子 (G)。這三個端子在下圖中用 L、E 和 G 表示。

可以在 L&E 等兩個端子之間簡單地測量電阻，而提供保護端子用于其他測試目的，其中一個電阻必須與另一個隔離。

儀器中的發生器是線路操作的或手動破解的，它會產生高直流電壓，從而在被測絕緣表面和整個表面產生少量電流。測量絕緣后，電阻值可以顯示在指示刻度上。

絕緣可以使用以下程序進行測試；

在使用兆歐表之前，我們需要檢查一下這個儀表在不連接的時候是否提供無窮大值，一旦兩個端子連接在一起，它應該提供零值并轉動手柄。

要執行絕緣電阻測試，您必須驗證電纜是否與任何設備分離，并確保設備內沒有渦流通過接地。由于電阻與溫度有關，因此儀器必須處于正常工作溫度。

確保電纜的兩端彼此分開?，F(xiàn)在將兆歐表的兩個端子連接到必須測試的導體上。如果讀數顯示無窮大，則導體的絕緣良好。

該測試的重要性在于測試導體之間絕緣的可靠性。該測試有助于發現電路內的短路問題。
