一般情況下，變壓器的輸出電壓應保持在一定范圍內，電壓偏低或偏高都可能是電氣故障。查找此類故障，可從以下幾個方面入手。

1、電源電壓

電源電壓低或高，因此輸出電壓必須低或高。在這種情況下，只需測量電源電壓即可。如果電源是高壓的，可以通過電壓互感器測量比較。

2、分接開關位置不對

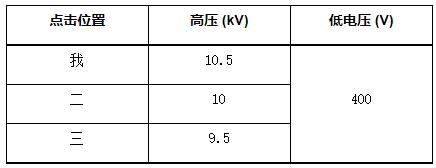

對于高壓電力變壓器，分接開關用于電壓調節。10kV配變分接開關有3檔，各檔電壓比見表。

如果電源電壓低，分接開關置于I檔，輸出電壓一定要低，否則輸出電壓高。

3、繞組匝間短路

匝間短路發生在變壓器的高壓或低壓繞組中，實際上改變了高壓和低壓繞組的匝數比，即電壓比。

(1)如果高壓繞組發生匝間短路，則原邊匝數N1減少，變比減小，輸出電壓升高。

(2)如果低壓繞組發生匝間短路，則次級側的匝數N2減少，變壓器的電壓比增加，輸出電壓降低。匝間短路故障可以通過測量繞組的直流電阻或變比來進一步發現。

4、鐵芯和繞組缺陷

有負載時，如果輸出電壓比空載時下降很多，說明變壓器內部電壓下降太多。這是由于鐵芯和繞組存在一些缺陷，增加了漏磁阻抗。當負載電流流過這個阻抗時，電壓下降很多。

5、三相負載不對稱

如果配電變壓器為照明、電焊機等許多單相負載供電，這些負載不是三相對稱的，三相電流不對稱，導致變壓器中的三相阻抗壓降為不相等，使三相輸出電壓不平衡。三相負載不對稱。最嚴重的情況是只有一相有額定負載，其他兩相空載。此時帶載相電壓顯著降低，其他兩相空載電壓顯著升高。嚴重時可將相電壓提高十倍。正是因為這種情況，經常看到當有焊機在某個階段工作時，其他兩相燈泡明顯變亮甚至燒壞，而電焊機工作相燈泡明顯變暗。就在這兒。

為了限制負載的不對稱性，有關規定規定變壓器中性線上的電流不得超過相線額定電流的25%。

6、變壓器高壓側一相故障

高壓側某一相功率不足會導致低壓側輸出電壓嚴重不平衡。假設w相斷電，此時iw=0，相同的電流iu=-iv流過u和v兩個繞組，鐵芯中的磁通量會發生變化。w相串聯繞組的磁通量為φu-φv。由于所通過的磁路φu和φv不同，它們的值不會完全相等，所以低壓側的w相電壓不為0。同樣，低壓側的電壓變化也可以是分析了。由于各種變壓器的鐵芯結構和繞組形式不同，如果高壓側缺一相，低壓側的電壓就會有所不同。

變壓器二次側的電位隨著一次側的電位而變化，所以在一次側的w相中斷后，二次側的電壓分別下降到正常值的0.866倍。當發生缺相事故時，u、v相連接的單相負載的工作電壓將下降14%左右。因此，在變壓器運行過程中，必須高度注意一次側或二次側的一相斷開。

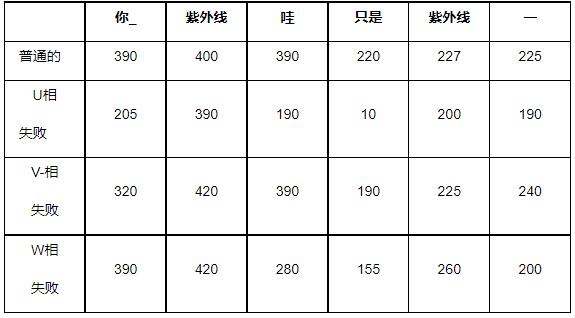

配電變壓器高壓側缺相時低壓側各相電壓分布：
