高壓開關機械特性的測試和測試方法及必要性

發布:2022-07-20 閱讀量:

特高壓電力旗下的斷路器測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。


只有保證合適的分合速度,高壓開關才能充分發揮其分斷電流的能力,減少合閘過程中因預擊穿引起的觸點電氣磨損,避免觸點燒毀、噴油。 甚至聯系。發生爆炸。以及剛合閘速度的降低,如果合閘發生短路故障,由于阻礙觸頭合閘電力的作用,觸頭會振動或處于停滯狀態,也容易引起爆炸。尤其是當自動重合閘不成功時更是如此。反之,如果轉速過高,運動機構會受到過大的機械應力,導致個別部件損壞或使用壽命縮短。同時,由于強烈的機械沖擊和振動,觸點彈跳時間會延長。真空斷路器和 SF6 斷路器的情況類似。

高壓開關在不同時期分合閘嚴重不同,會造成線路或變壓器的局部接通或斷開,從而產生危及絕緣的過電壓。高壓開關機械特性的某些方面以觸點動作時間和動作速度作為特征參數來表示。在機械特性測試中,最重要的一般是剛開速度、剛關速度、最大開速度、開時間。合閘時間、合礦時間、開合時間及開合同步等。

時間參數的定義

1開放時間

是指從斷路器分閘時刻(接到分閘命令的時刻)到各極觸頭分離的時刻的時間間隔。開放時間必須在規定的時間范圍內。如果分閘時間過短,系統短路時直流分量過大,可能造成分閘困難;開啟時間過長會影響系統的穩定性。

2. 關門時間

它是指從斷路器處于分閘位置,從合閘電路通電到所有極觸頭都接觸的時間間隔。它應該有一個很短的閉合時間,減少閉合時電弧的能量,并防止電弧焊接觸點。

3分鐘關閉時間

是斷路器自動重合閘時,從所有極觸頭分離到第一個觸極觸頭的時間間隔。

4組合分鐘時間

在重合閘不成功的合分閘過程中或單次合閘和分閘過程中,從第一個觸極的觸頭接觸時刻到隨后的分閘操作中各極的觸頭全部分離的時刻的時間間隔。斷路器的分閘操作。

5開閉操作同步

它是指斷路器分合閘時三相分斷和接觸瞬間的時間差,以及同相各滅弧單元觸頭的分斷和接觸瞬間的時間差。同步。

二、速度參數定義

1接觸剛點速度

它是指開關在分閘過程中動觸頭和靜觸頭分離瞬間的移動速度。技術條件未規定時,國標建議以第一分鐘后0.01s內的平均速度為第一分鐘瞬時速度,以標稱超行程計算點為第一分鐘計算點。

2觸點剛合閘速度

指合閘過程中動觸頭與靜觸頭接觸瞬間的開關動作速度。當技術條件沒有規定時,國標一般建議以剛合閘前0.01s內的平均速度作為剛合閘點的瞬時速度,以公稱超行程計算點作為剛合閘計算點。

3最大開啟速度

指開關分閘過程中段平均速度的最大值,但段的長度應根據技術條件規定。

斷路器的速度參數用其分合閘速度表示。由于斷路器在動作過程中每個時刻的速度都不一樣,所以一般關心的是剛分閘速度、剛合閘速度和最大速度。

三、斷路器時間參數的測量方法

在斷路器的現場試驗中,一般應進行分閘時間、合閘時間、分合閘同步性的測量。對于具有重合閘操作的斷路器,還需要測量分合閘時間和分合分斷時間。

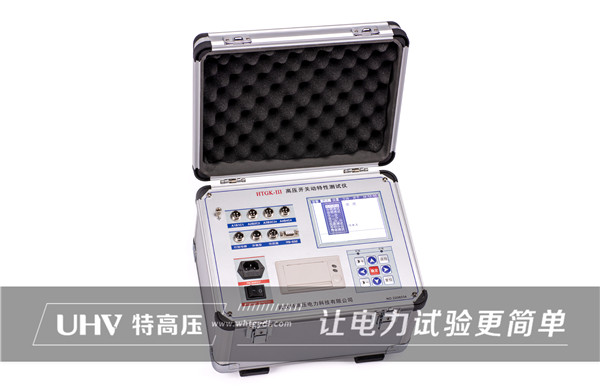

用高壓開關機械特性測試儀測量。具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外形美觀等優點。主要測試項目及功能:12條斷口固有開合時間;重合時間;(真空開關,預置開關行程);打開和關閉的平均速度。
