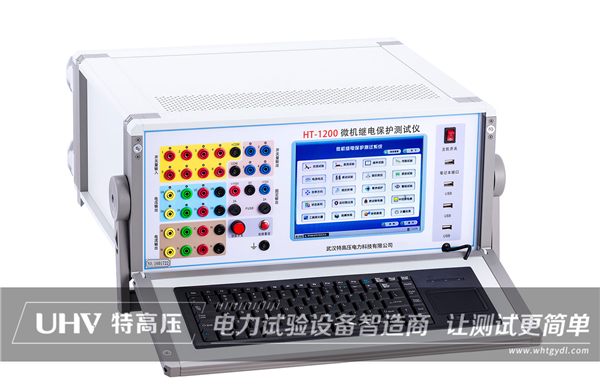

特高壓電力旗下的繼電保護測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

繼電保護測試儀諧波制動系數測試（變壓器差動保護）

測試接線：

接線方法1：（高低壓側同時加電流）：繼電保護測試儀IA接高壓側A相，IB接低壓側A相，高低壓側零線短接后接測試儀IN。

接線方法2、（只給高壓側加電流）：繼電保護測試儀IA接高壓側A相，高壓側零線接測試儀IN。

測試方法：

以接線方法2為例（僅在高壓側加電流）：

假設變壓器的二次諧波制動系數為20%。

在繼電保護測試儀的參數頁面，選擇基波百分比。然后在“諧波”頁面中選擇IA，將基波幅值設置為2A，在表中設置二次諧波為25%（大于諧波的制動系數為20%，這樣保護時不動作）測試開始）。

切換到“參數”頁面，變量選擇IA，波形設置為“二次諧波”，幅度步長設置為1%，選擇“手動更改”。然后開始測試，逐步減小變量保護動作。將動作時IA的二次諧波的百分比值與調整后的制動系數進行比較。
