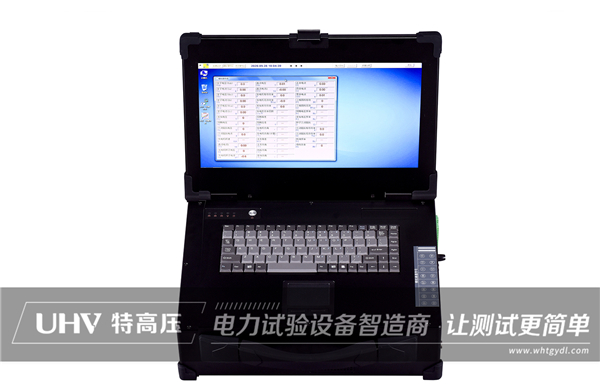

特高壓電力旗下的錄波儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

概述

甩負荷試驗的程序如下：

點擊主界面的負載抑制測試按鈕 -> 設置測試參數 -> 設置示波器環境 -> 通道校準 -> 開始測試 -> 測試結束 -> 測試數據分析處理

應用

甩負荷試驗模板用于汽輪發電機或水輪發電機系統甩負荷試驗過程的數據記錄和試驗結果參數的自動計算

測試連接

1> 將A相機端的電壓PT二次側接到儀器的CH1通道

2> 將單位頻率發射信號連接到儀器的CH2通道

3> 將無源斷路器的分閘信號接入儀表的開關通道SW1

測試參數設置

發電機負載抑制測試儀的采樣頻率為25kHz，示波器顯示頻率為25Hz，交流信號顯示有效值，直流信號顯示40ms內的平均值。在進行發電機甩負荷試驗時，需要輸入的參數包括空載端電壓額定值、空載額定條件下端電壓采樣波動幅度、額定頻率波動幅度采樣期間的信號。CH1通道是A相機端電壓PT的二次側。儀器顯示交流有效值和CH2直流值。這三個參數用于測試結果的自動計算，不影響測試過程。

示波器模板設置

在負載抑制測試模板中，示波器的環境是根據一次勵磁電壓的范圍、發電機頻率變送器的范圍及其測量單位來設置的。

設置示例：

對于10kV/100V PT，頻率變送器20Hz~100Hz對應4-20mA，端電壓單位為V，頻率變送器單位為Hz，則示波器設置如下：

1>通道1端電壓的名稱，坐標范圍為0~12000V，單位為V

2> 通道2名稱機器頻率，范圍20~100，單位Hz

顯示模擬通道 1、2 和開關通道 1，其余模擬通道和開關通道不顯示。設置完成后，點擊應用到模板保存設置

通道校準

根據連接的信號類型，設置通道 1,2 的信號類型和變比。

應用示例

例1：對于10kV/100V PT，頻率變送器20Hz~100Hz對應4-20mA，端電壓單位為V，頻率變送器單位為Hz，則通道校準設置如下：

1>通道1，選擇200V量程，設置速率定點1為0V->0V，100V->10000V

2>通道2，選擇20mA量程，設置速率定點1到4mA->20Hz，20mA->100Hz

測試程序

測試連接完成后，啟動發電機并網運行，啟動儀器記錄甩負荷測試數據，待檢查和準備就緒后，跳閘合閘斷路器斷開機組并等待機組恢復空載工作狀態，停止波形記錄。

測試結果及參數分析

儀器計算的參數包括最大頻率、頻率過沖、頻率波動次數、穩定時間、最大電壓、電壓過沖、電壓波動次數和穩定時間。超調量、波動次數和穩定時間均按照《大中型水輪機組試驗驗收規范》的定義計算。
