特高壓電力旗下的接地電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

1 接地電阻測試儀介紹

接地電阻測試儀，一般也是輸出一個空載電壓為6V的交流電源，在兩待測點之間加一個10A或25A恒流的交流電源。測試儀可以測試兩點之間的電壓降，并根據歐姆定律直接顯示被測兩點之間的電阻。

2 如何使用接地電阻測試儀

(1) 使用接地電阻測試儀的準備

1）閱讀接地電阻測試儀說明書，了解儀器的結構、性能和使用方法。

2) 準備和測量所需的工具和所有測試儀配件應清洗干凈，測試儀和接地探針應擦拭干凈，特別是接地探針，必須將測試儀表面的污垢和銹跡擦干凈。

3) 將接地干線與接地體連接點或接地干線連接點斷開，使接地體脫離任何連接，成為一個獨立的本體。

(2) 使用接地電阻測試儀的測量步驟

1) 兩個接地探頭沿接地體輻射方向分別插入大地20m和40m，插入深度為400mm，如下圖所示。

將接地電阻測試儀放置在接地體附近并進行接線。接線方法如下：

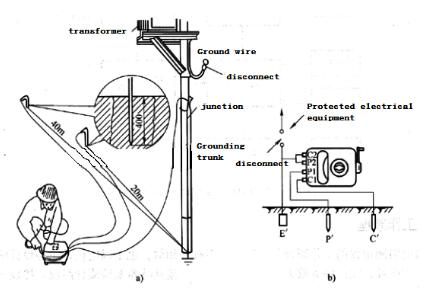

a) 接地電阻測試的實際操作

b) 接地電阻測試等效原理

① 用最短的專用線將接地體連接到接地測量儀“E1”（三端按鈕的測量儀）端子或“C2”短接公共端（四端旋鈕儀表）。

②用最長的專用線將測量探頭（電流探頭）從接地體40m處連接到測量儀的測量旋鈕“C1”上。

③ 將測量探頭（電位探頭）從接地體 20.m 處連接到測量儀器的端子“P1”，用專用線以剩余長度為中心

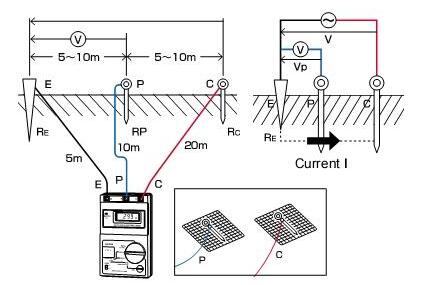

2)接地電阻測試等效原理

接線方法

3）測量儀表水平放置后，檢查振鏡指針是否指向中心線，否則調整“零位調節器”使儀表指針指向中心線。

4) 將“放大刻度”（或粗調旋鈕）置于最大處，一邊轉動“測量刻度”（或微調旋鈕），一邊慢慢轉動發電機桿（指針開始移動）以指向電流計指針指向中心線。

5）當振鏡指針接近天平（指針接近中心線）時，搖動曲柄使轉速達到120r/min以上，調整“測量刻度”使指針指向到中心線。

6）如果量度盤讀數太小（小于1），難以準確讀數，說明倍數刻度倍數太大。這時應將“放大刻度”放在小倍數處，重新調整“測量刻度”，使指針指向中心線，讀數準確。

7) 計算測量結果，即R=放大倍數×表盤讀數數。

3 接地電阻測試儀使用注意事項

(1)用接地電阻測試儀測量接地電阻時，產品說明書要求使用20-40米桿法。接地電阻測試儀配備20M和40M專用線。

(2)為消除互阻的影響，電壓接地極P與電流接地極C的距離不小于20M。如果電流接地電極C遠離電壓接地電極P，則不能設置電流接地電極C。

(3)電流接地極C和電壓接地極P可垂直于待測接地網G布置，或電流接地極C和電壓接地極P，形成待測接地網G成一個三角形，每邊長20米。

(4)當周圍地網G鋪有瀝青或混凝土路面時，可在路面上放置兩塊平板鋼板（250MM×250MM），并在其間澆水。測試夾夾在鋼板上。也可以在路面上放一塊能吸水的布材，帶水的布材圍繞輔助接地電極。

(5)也可以在路面上堆沙放水，輔助接地電極放置在沙坑中。
