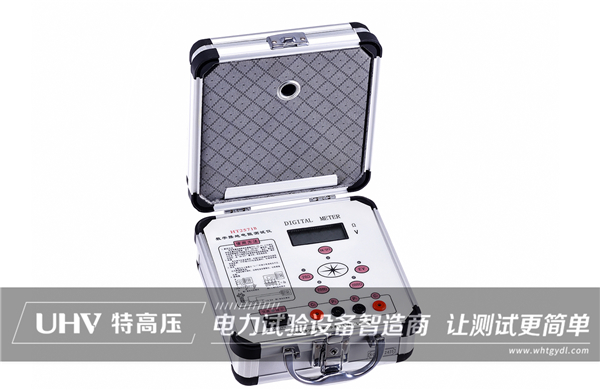

特高壓電力旗下的接地電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

什么是接地電阻

接地電阻是電流從接地裝置流向大地，然后通過大地流向另一個接地體或擴散到一定距離時所遇到的電阻。的接地電阻值反映了良好程度的電氣裝置與接“地”和接地網的規模之間的接觸。

接地電阻是衡量接地狀態好壞的重要參數。它是電流從接地裝置流向大地，然后流向另一大地體或遠端的電阻。并且包括地線與接地體本身的電阻、接地體與大地電阻之間的接觸電阻、兩個接地體之間的大地電阻或接地體對無限遠距離的接地電阻. 接地電阻的大小直接反映了電氣設備與“地”的良好接觸程度，也反映了接地網的規模。

接地電阻的概念只適用于小型接地網。但隨著接地網用地面積的增加和土壤電阻率的降低，電感分量對接地阻抗的影響越來越大，大型接地網的設計應具有接地阻抗。

電壓表-電流表法

(1)適用范圍：適用于測量小于0.5歐姆的接地裝置。

(2)使用單根接地極時，被測單根接地極、電流接地極、電壓接地極應布置在20M-40M的直線上。

(3)當接地裝置為接地網時，被測接地網G、電流接地極C、電壓接地極P也應布置在一條直線上。電流接地極C與被測接地極G邊緣的距離應為D GC  = (4-5) D，被測接地極G 與電壓接地極P之間的距離應為D GP  = 90.5-0.618)

(4) D為待測地網G的最大對角線長度。電壓接地電極P放置在接地電流場的實際零電位區域。為了找到大地電流場的實際零電位區域，電壓接地電極 P 可以在 GC 連接方向移動 3 次。每次移動的距離約為 DGC 的 5%。測量PG之間的電壓。

(5)電壓表指示的3次誤差不超過5%。中間位置可以作為測量電壓電極的位置。

(6)電壓表指示值與電流表指示值之商為待測地網G的接地電阻。
