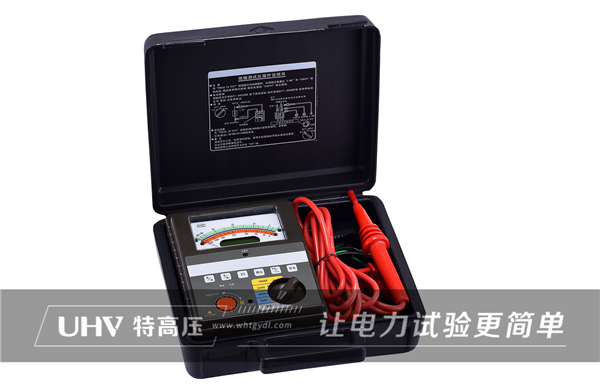

特高壓電力旗下的絕緣電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

一、測試原理：

a) 耐壓試驗：

基本工作原理是：將被測儀器在電壓測試儀測試輸出的高壓下產生的漏電流與預設的判斷電流進行比較。如果檢測到的漏電流小于預設值，則儀器通過測試。當檢測到的漏電流大于判斷電流時，切斷試驗電壓并發出聲光報警，從而確定被試件的耐壓強度。

對于第一個測試電路接地測試原理，耐壓測試儀主要由交流（直流）高壓電源、定時控制器、檢測電路、指示電路和報警電路組成。其基本工作原理是：將被測儀器在電壓測試儀輸出的測試高壓處產生的漏電流與預設的判斷電流之比。如果檢測到的漏電流小于預設值，則儀器通過測試，當檢測到的漏電流大于判斷電流時，瞬間切斷測試電壓并發出聲光報警，確定電壓被測部件的承受強度。

b) 絕緣阻抗：

我們知道絕緣阻抗測試的電壓一般為500V或1000V，相當于測試一次直流耐壓測試。在此電壓下，儀器測量一個電流值，然后通過內部電路計算將電流放大。最后，它通過歐姆定律：r = u/i，其中 u 是測試的 500V 或 1000V，I 是該電壓下的漏電流。根據耐壓測試經驗，我們可以了解到電流很小，一般小于1μA。

由上可知，絕緣阻抗測試的原理與耐壓測試的原理完全相同，只不過是歐姆定律的另一種表述。漏電流用來描述被測物體的絕緣性能，而絕緣阻抗則是電阻。

二、耐壓試驗目的：

耐壓試驗是一種無損檢測，用于檢測產品在瞬態高壓下絕緣能力是否合格。對被測設備施加一定時間的高壓，以保證設備的絕緣性能足夠強。這個測試的另一個原因是它也可以檢測儀器的一些缺陷，例如制造過程中的爬電距離不足和電氣間隙不足。

三、耐壓測試電壓：

測試電壓=電源電壓×2+1000V有一個一般規律。

例如：如果測試產品的電源電壓為220V，則測試電壓=220V×2+1000V=1480V。

一般耐壓測試時間為一分鐘。由于生產線上的電阻測試量很大，測試時間通常減少到只有幾秒鐘。有一個典型的實用原則。當測試時間減少到只有1-2秒時，測試電壓必須提高10-20%，以保證短期測試中絕緣的可靠性。

四、報警電流

報警電流的設置根據不同的產品而定。最好的方法是預先對一批樣品進行漏電流測試，取一個平均值，然后確定一個略高于該平均值的值作為設定電流。因為被測儀器的漏電流不可避免地存在，所以要保證報警電流設置足夠大，以免被漏電流誤差觸發，又要足夠小，以免通過不合格的樣品。在某些情況下，還可以通過設置所謂的低報警電流來確定樣品是否與電壓測試儀的輸出端接觸。

五、交直流測試的選擇

測試電壓，大多數安全標準允許在耐壓測試中使用交流或直流電壓。如果使用交流試驗電壓，當達到峰值電壓時，被測絕緣子將承受峰值為正或負時的最大壓力。因此，如果決定選擇使用直流電壓測試，必須保證直流測試電壓是交流測試電壓的兩倍，使直流電壓等于交流電壓的峰值。例如：1500V交流電壓，要產生相同電應力的直流電壓必須是1500×1.414即2121v直流電壓。

使用直流測試電壓的優點之一是在直流模式下，流經電壓測試儀報警電流測量裝置的電流是流經樣品的實際電流。使用直流測試的另一個優點是可以逐漸施加電壓。當電壓升高時，操作者可以在擊穿發生前檢測流過樣品的電流。需要注意的是，使用直流耐壓測試儀時，由于電路中的電容充電，必須在測試完成后對樣品進行放電。其實無論測試多大的電壓和產品的特性，在操作產品之前放電都是好的。

直流耐壓試驗的缺點是只能施加一個方向的試驗電壓，不能像交流試驗那樣在兩個極性上施加電應力，大多數電子產品工作在交流電源下。另外，由于直流測試電壓難以產生，直流測試的成本高于交流測試的成本。

交流耐壓試驗的優點是可以檢測所有電壓極性，更接近實際情況。此外，由于交流電壓不會對電容充電，因此在大多數情況下，無需逐步升壓，直接輸出相應電壓即可獲得穩定的電流值。而且，AC測試完成后，無需樣品放電。

交流耐壓試驗的不足之處在于，如果被測線路中存在較大的y電容，在某些情況下，會誤判交流試驗。大多數安全標準允許用戶在測試前不連接 Y 電容器，或者改為使用直流測試。當在Y電容處增加直流耐壓測試時，不會誤判，因為此時電容不允許任何電流通過。
