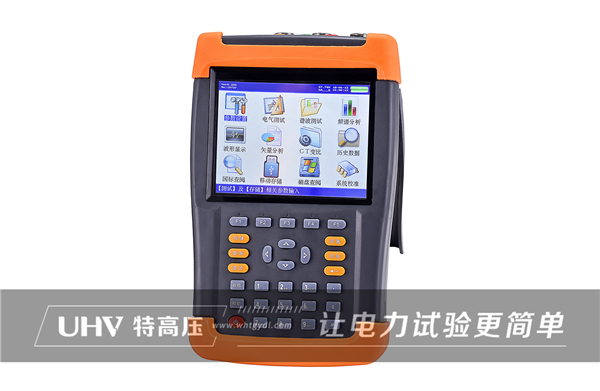

特高壓電力旗下的電能質量分析儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

主要用途

1、測量和分析公共電網提供給用戶的交流電能質量，包括頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。

2、利用小波變換測量和分析非平穩時變信號的諧波。

3、測量和分析公共電網在各種用電設備不同運行條件下的電能質量。

4、負載波動監測：定期記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等功率參數的變化趨勢。

5、電力設備調整運行過程動態監控，幫助用戶解決電力設備調整運行過程中出現的問題。

6、對電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因進行測試分析。

7、電力系統無功補償和濾波裝置的動態參數測試和分析，對其功能和技術指標進行定量評價。

8、電能質量分析儀具有便攜、多參數、大容量、高精度等特點，應用現代信號分析理論，可廣泛應用于輸配電、電力電子、電機驅動等領域。

主要功能和特點

1.安全可靠

電壓輸入采用高壓隔離模塊（2000V，響應時間≤2 μs），電流輸入采用交流電流鉗（0～50KHz，0～5arms），隔離輸入信號與測量系統。這不僅使其使用起來安全、可靠、方便，而且抗干擾能力也大大提高。

2. 易于使用

便攜式結構，體積小，重量輕，一個人可以攜帶儀器到現場測試；內置高性能鋰電池，在沒有外接電源的情況下可連續工作8小時。

3. 高精度

符合國標A級儀器要求。基準算法用于諧波和三相不平衡，無需近似計算。采用高精度A/D（16位），采樣率為12.8 kHz。

4.強大的軟件功能

采用DSP+arm+CPLD內核，處理速度快，軟件功能豐富，使得gd-pq1100適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

5. 通訊接口

電能質量測試儀提供USB接口，方便將數據存入U盤，與筆記本電腦通訊，傳輸數據。

6.實時打印

電能質量測試儀配備微型熱敏打印機，可隨時打印實時測試數據。

7. 測試參數多

系統頻率、電網諧波、三相電壓不平衡、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-50次諧波、真功率因數等電能質量五項國家標準規定的參數。

8、實時諧波數據判斷

實時判斷當前測試電壓諧波、電流諧波數據是否正常。

9、后臺管理分析軟件

電能質量管理分析軟件是一套電能質量后臺管理分析軟件，運行于操作系統，界面友好，具有圖形和曲線分析功能，并配備相關資料詢價、國標詢價等。
