雷電脈沖發生器主要部件介紹

發布:2021-11-11 閱讀量:

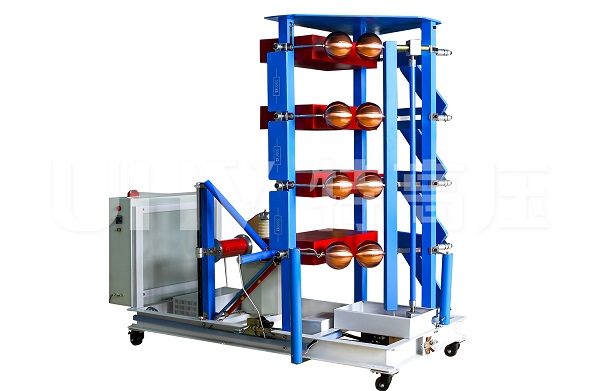

特高壓電力旗下的雷電沖擊電壓發生器可以幫助眾多電力工作者更加方便的進行各類電力測試。




雷電沖擊發生器主要用于測試電力設備等測試產品的雷電沖擊電壓全波、雷電沖擊電壓斬波和操作沖擊電壓波的沖擊電壓,以檢驗絕緣性能。沖擊試驗裝置主要由:發生器本體、斬波器、分壓器、四組件控制臺(控制臺分為微機和普通型)、數字波形記錄系統等組成



主要部件:



1、充電部分:



1 . 使用恒流充電裝置;



2、采用絕緣筒式油浸式充電變壓器,一次電壓220V,二次電壓80kV,額定容量5kVA,變壓器密封性好,無漏油現象;



3、采用2DL-200kV/100mA高壓整流硅堆;



4、充電極性由電機驅動自動切換;



5、高壓整流硅堆保護電阻采用漆包電阻絲感應纏繞在絕緣管上。



二、發電機本體



1、采用非對稱電壓雙充電方式,額定輸出電壓±150kV;



2、恒流充電裝置在額定充電電壓的20%~100%范圍內;



3、實際充電電壓與設定電壓偏差不大于±1%,充電電壓不穩定性不大于±1%,充電電壓可調精度1%;



4、直流電阻分壓器采用150kV、300MΩ的油浸金屬膜電阻,低壓臂電阻安裝在分壓器底部法蘭內,低壓臂上的電壓信號通過一個屏蔽電纜;



5、自動接地開關采用電磁鐵開合接地機構,試驗停止時主電容可通過保護電阻自動接地;



6、恒流充電的電感和電容安裝在控制臺上,充電變壓器、高壓整流硅堆、保護電阻、自動極性反轉裝置、自動接地開關和絕緣柱安裝在移動底盤上。
