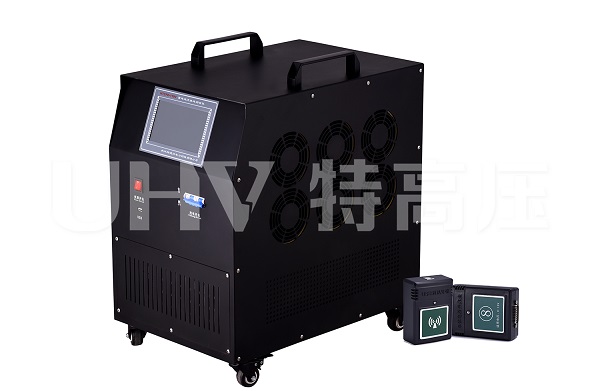

特高壓電力旗下的蓄電池充放電測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

每個正在維修的充電器都應進行例行的分步測試程序，以快速揭示故障原因。

甲。首先，拆下充電器外殼的一個或多個面板，目視檢查所有部件是否有任何明顯缺陷，例如燒毀的整流器、變壓器和電阻器。

乙。將電池夾彼此絕緣且未與電池連接，將交流電源線插入電池充電器所需的測試設備一文中圖 1-1 所示的輸入測試儀，并通過打開電源調整充電控制定時器和線路開關。輸入測試儀上的電壓表讀數應低于線路電壓，因為每一步都轉動速率開關。如果電壓表讀數為零，則表示短路。如果電壓表讀數沒有低于線路電壓，則初級電路中存在開路。如果沒有短路和開路，則將輸入測試儀調至全線電壓并執行步驟 c. 如果有短路，首先檢查整流器，或斷開它們。如果它們是好的，則繼續操作選擇開關、變壓器等，直到找到短路部分。如果有開路，首先在定時器和線路開關上放置跨接導線。如果仍然開路，將測試線（如電池充電器所需的測試設備一文中的圖 1-1 所示）連接到兩條電源線連接處，以測試電源線和插頭是否開路。

丙。將電池夾連接到電池上，注意極性正確。

如果夾子與電池接觸時有大火花，并且整流器沒有短路，請重新檢查夾子的極性。發現電纜夾被某人顛倒的情況并不少見。

在充電器打開的情況下，使用連接到夾子但未連接到電池的直流電壓表檢查極性。儀表正極是電池充電器輸出正極。極性保護器燈泡吸收的電流或通過整流器的非常低的反向電流可能會引起小火花。如果沒有火花，插入交流電源線并繼續測試設備。

丁。如果充電器有風扇電機，它應該正在運行。如果它以全速安靜地運行，只需清潔并上油即可。如果它不運行，請檢查電機線圈中是否存在綁定軸、彎曲的葉片或開路。運行緩慢的電機可能只需要清潔和上油。如果軸有過多的側隙或噪音，則應更換風扇電機。

戊。如果設備不充電，整流器正常導通，變壓器整流器兩端有直流輸出電壓，整流器和電池之間存在開路。檢查直流電纜、夾子、螺線管、斷路器、電流表等，包括所有連接。如果充電器裝有交流發電機保護器，并且指示燈顯示“反極性”，則檢查三件事：（1）電池夾的極性接反；(2)直流輸出電路開路、鉗位接觸不良、電纜開(斷)、電磁閥觸點燒毀、電流表開路、斷路器開路等；(3) 基極燈燒壞，如#313,43或基極電阻開路。

己。在配備保護器的充電器上，螺線管可能會“咔噠”一聲，但它可能已燒毀觸點，無法閉合直流電路。將充電器設置為充電并打開后，在觀察電流表的同時，在螺線管的兩個大端子上放置一根粗跳線。如果電流表指針向上移動任何可檢測的量，則應更換或修理電磁閥。電磁閥可以在重觸點中暫時接觸。它們可能在商店里工作得很好，但是當移動或運回給客戶時，螺線管內部的大銅墊圈觸點可能會旋轉到壞點，而不是每次都為客戶工作。因此，在沒有發現其他問題時更換或修理電磁閥，但充電器每次開機都不充電。

如果螺線管不工作，如熟悉的“咔嗒”聲所確定的那樣，還有其他幾種可能的原因，例如螺線管線圈開路、線圈兩端的二極管短路會導致鎮流燈比正常情況更亮、有缺陷晶體管，或燒壞的集電極或鎮流燈（或電阻器）。

庚。感受 AG 線和插頭以及 DG 線和夾子是否有任何溫暖或熱點。熱點表示由連接不良或電纜部分斷裂引起的高電阻區域，應予以糾正。如果充電器顯示出長時間使用的跡象，請移除應變消除裝置，將電源線移入充電器 2 或 3 英寸，然后重新安裝應變消除裝置。這為持續良好的服務提供了一個新的彎曲點，并防止過早失效。
