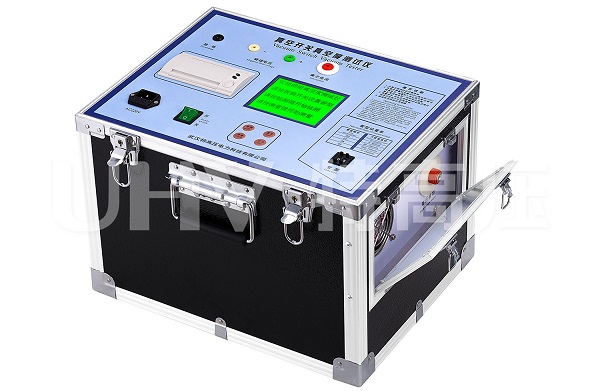

特高壓電力旗下的真空開關真空度測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

真空開關真空測試儀操作步驟：

1、關閉被測真空管兩端的電源。被測真空管無需從開關柜中取出，但真空管必須處于正常斷開狀態，并打開真空開關進出口閘刀開關；如果沒有安裝真空開關，應采取措施使真空開關的動、靜觸點處于恒定狀態。打開距離狀態并將其放置在絕緣良好的支撐框架上。同時要注意磁控管的安裝位置，磁控管應安裝在滅弧室的中間，使動觸頭的位置略有偏差。

2. 按照圖紙將被測真空管連接到儀器上。具體操作是：先將儀器的接地端接地，然后將正負高壓輸出通過磁控線圈的磁場電流線用高壓電纜接到真空管的靜觸點上。將離子電流通過離子電流線（Shield wire）輸入到真空管的活動接觸頭。

3. 功能選擇。接線完成后，打開儀器電源開關，液晶屏顯示如圖所示界面（約3秒），然后顯示界面。然后您可以使用“設置”鍵移動光標選擇要調整的年、月、日，然后按“寫入”按鈕將數字調整為與當前日期一致。調整后，按“確認”按鈕。輸入3界面完成后，可以通過“移動光標”按“寫入”或“設置”鍵選擇相應的功能儀器，并按“設置”或“設置”鍵執行管子設置、測量、查看歷史數據等任務。選擇的功能。

4. 設置管道類型。選擇“設置試管類型”功能，按“確定”按鈕，屏幕將進入設置試管類型界面。

5. 真空測量。在測量之前，必須進行高級線型設置（參見步驟 4）。按“確定”返回界面3，選擇“測量”，然后按“確定”測量真空度。儀器的顯示屏指示充電所需的時間。當充電時間從60秒減少到0秒時，儀器停止充電，儀器同時輸出脈沖高壓和脈沖磁場電壓。然后屏幕上會顯示被測真空開關的真空值。測量完成后，儀器會顯示界面5（2.3e-03pa為0.0023pa）。

選擇執行“Save”命令保存當前LCD顯示的數據，選擇“Print”命令打印出當前LCD數據，如果要再次測量，按“Reset”鍵或點擊“Write”或“設置” 按 鍵使光標在“返回”后，再按“回車”鍵。3 儀器可返回界面。

6、測量結束后，關閉儀器電源，等待5秒，然后斷開接線。先拔掉與儀器連接的測試線，再拔掉與真空管和磁控管的連接。

真空開關真空測試儀使用前后注意事項：

1、儀器外殼應可靠接地；

2、為提高測量精度，測試前應將真空開關外表面擦拭干凈。

3. 請選擇正確的真空管類型；

4、測試過程中，高壓輸出端會輸出20KV左右的高壓。請與人體和低壓線端保持絕緣距離（建議與人體保持0.5米的距離），磁場電壓的輸出端會輸出1600V左右的高壓。請注意安全！

5、測試儀器時，在連接儀器前，應將接線接到磁控管和真空管上。測試完成后，應先拆下與儀器相連的測試線，然后再拆下與磁控管和真空管的連接。如果在使用中忘記連接磁控線圈，直接按下測量按鈕，應立即關閉電源，重新連接磁控線圈。請注意磁場電壓的輸出端會有更高的電壓。接線時不要接觸導體，以免被電容上的殘余電壓損壞。

6、測量后磁場輸出端可能仍有40V左右的殘壓，請注意安全！
